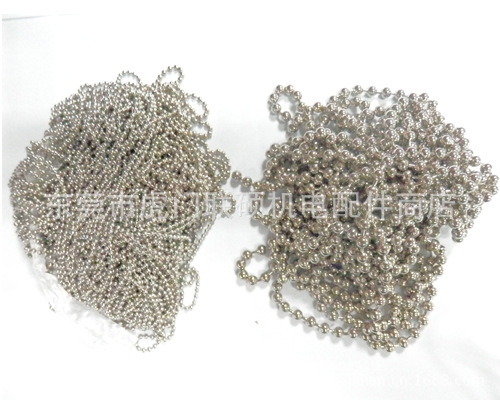

火花机珠链就是火花机电极头珠链,是电线电缆在线火花绝缘耐压,漏铜破皮等检测的电压接触点。其质量采用特殊不锈钢制作而成,以便经久耐用。铜质量的珠链因为容易折断而不再被火花机生产厂家选用。
火花机电极珠链标准根据相关的美国行业标准资料,电极应为链扣式或珠串式,且应与被试导线的表面在全长上密切接触。金属电极外壳的底部应为U形或V形,珠串的长度应明显大于外壳的深度,槽道的宽度(一般1-1/2in或40mm)应大于最大规格被试导线的直径。对于珠串电极,各串之间横向和纵向间距和每个珠子的直径,应满足表900.1的要求。部串中各珠子之间的垂直间距,不得大于一个珠子的直径。火花机珠链应具有接地的金属护罩或类似保护装置以防止操作人员因触及电极和有关带电元件而触电。电极长度不作规定。但导线穿过电极的速度应保证导线上任何一点与电极的接触时间总共不小于18个电源电压的正、负峰值(相当于电源电压的完整9周)。用下列之—合适的公式确定导线最大通过速度:
公式
英尺/分 =5/9 ×(频率赫兹)×(电极长度英寸)
或
米/分=1/150 ×(频率赫兹)×(电极长度毫米)

为了方便起见,表900.2列出了几种频率的公式答案。
以电极长度L为单位的最大导线通过速度
标称电源频率 Hz | 英尺/分 (L以英寸为单位) | 米/分 (L以毫米为单位) |
50 60 100 400 1000 3000 4000 | 27.8Lin 33.3Lin 55.6Lin 222Lin 556Lin 1667Lin 2222Lin | 0.333Lmm 0.400Lmm 0.667Lmm 2.67Lrnm 6.67Lrnm 20.0Lrnm 26.7Lrnm |
