一、绿色智能照明控制系统简介

随着科技技术的不断发展，人们生活水平的不断提高，对于灯光照明的控制要求也越来越高。传统的开关模式只能进行简单的开关控制，难以调控灯具亮度。传统的灯光控制也无法实现场景照明的智能控制，无法实现照明系统信息化的统一管理。鉴于此中科智达集合自身技术力量，研发出了基于CANbus总线的绿色智能照明控制系统。

中科智达的绿色智能照明系统利用计算机技术、自动控制技术、网络通信、无线通信组网、现场总线、嵌入式软件等多方面技术组成的分布式遥测、遥控、遥调控制系统，来实现对照明设备的智能化控制。系统具有灯光亮度的强弱调节、灯光软启动、定时控制、联动控制、场景控制、远程控制等功能，达到安全、节能、舒适、高效的特点。

中科智达的智能照明系统采用国际上得到认可并广泛使用的CANbus总线协议，是一种开放式、数字化、多点通信的底层控制网络。CANbus总线把所有单元串接在一根总线上，每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载，输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为CANbus信号在CANbus系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出，CANbus通过系统编程使控制开关与输出回路建立逻辑对应关系，因此在设计时更加简单、灵活。

作为一种技术先进、可靠性高、功能完善、成本合理的远程网络通讯控制方式，CANbus已被广泛应用到各个自动化控制系统中，从高速的网络到低价位的多路接线都可以使用CANbus。例如，在汽车电子、自动控制、智能大厦、电力系统、安防监控等各领域，CANbus都具有不可比拟的优越性。CANbus是一种单片机串口通讯方式，效率高，抗干扰性强，在EMI测试方面有较好的频谱特性，它被公认为是几种最稳定、可靠性最高的现场总线技术之一。

二、系统概述

2.1系统组成

中科智达绿色智能照明控制系统组成：电源、输出模块、输入模块、场景定时组成本地控制方式，加入通讯转换模块可实现远程控制，如电脑、手机、平板电脑等远程控制。

系统主要由三层结构组成，即“区域”层——“线路”层——“设备”层。整个系统最多支持14个区域，每个区域最多可支持62条线路，每条线路最多可支持62个不同类型的模块或面板，因此，整个系统配置可大可小，完全根据功能应用需求来配置，最小的系统可以只有一个区域一条线路，而大系统最多可支持近50000个不同类型的模块或面板。

系统元件分为三类：

u 系统单元：为系统提供电源，通信转换，跨区域通信，场景定时。

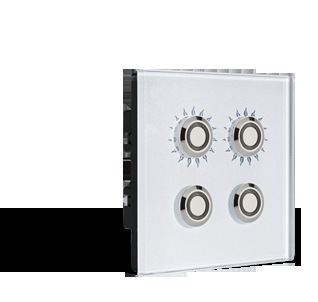

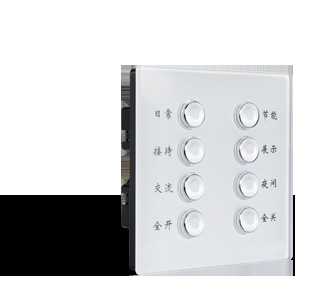

u 输入单元：轻触面板输入信号，输入模块（第三方面板输入，照度传感器输入，人体感应器输入）。

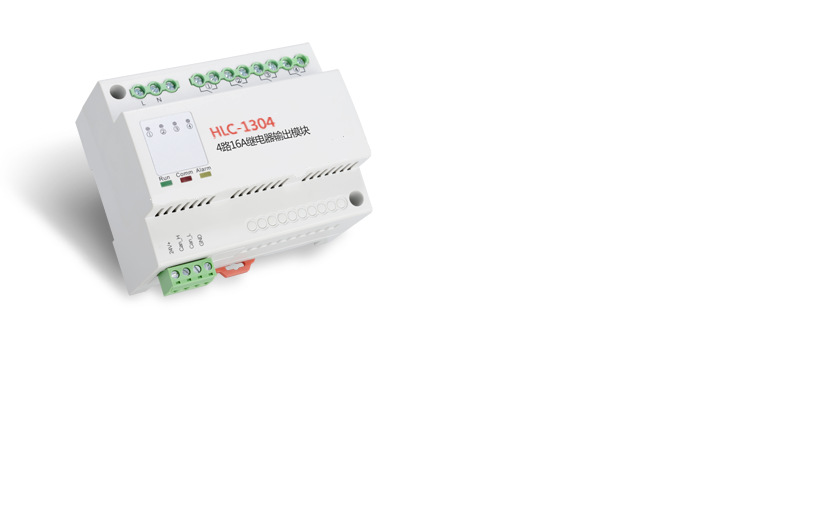

u 输出单元：负责接收输入单元及场景定时传送的信号执行相应的动作，如开关、调光、窗帘等。

2.2系统拓扑图

中科智达绿色智能照明控制系统采用CANbus通讯方式，设计为现场总线连接方式，即是手拉手接线方式组网非常方便，总线方式实现“即插即用”的便利条件。具体架构图如下图所示：

2.3系统功能

各回路的开关：通过合理管理，在需要的时候将需要的区域通过开关的方式将灯光控制回路开闭到合适的路数，以节约能源和降低运行费用。

定时开关：通过定时控制及集中控制的结合，保证公共通道如走廊、电梯厅的灯光在上班期间定时开启，下班定时关闭部分灯光，达到节能、便于管理的目的。

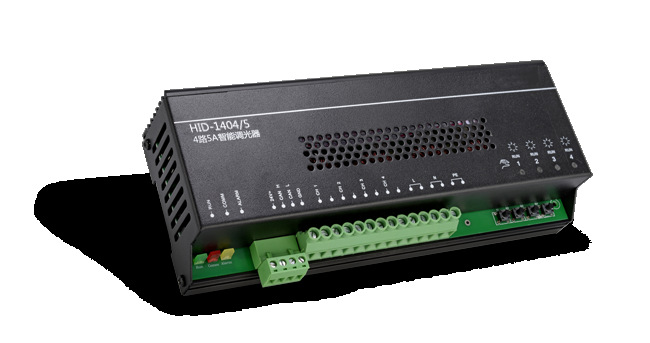

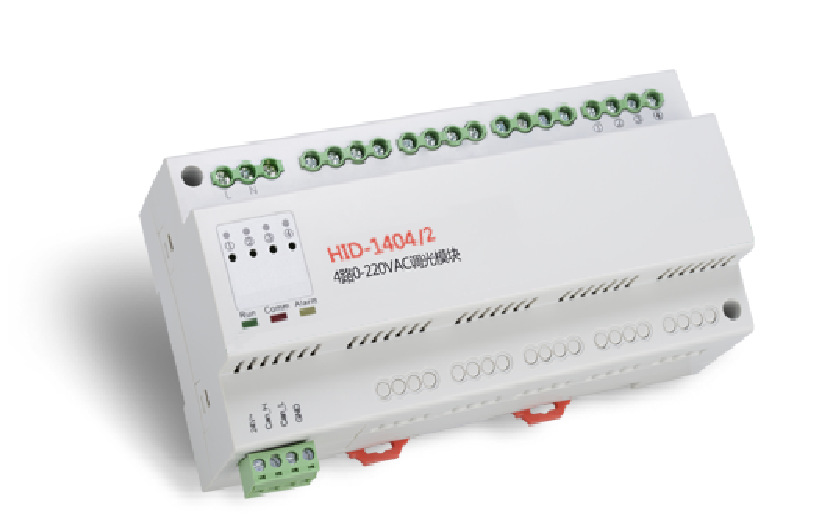

调光功能：通过调光模块，可在灯光开启时光线可以由暗到亮，灯光关闭时光线可以由亮到暗，直至关闭，有利于保护眼睛。

场景调制：通过场景调制模块，实现各个回路的统一联动。例如会议模式，打开室内相应的灯光、关闭窗帘，营造会场气氛。

不同的控制方式：通过面板或者本地计算机对室内灯光控制，适合于工作人员对现场灯光的控制。也可以通过手机或者平板电脑进行远程控制，以方便管理和查看

2.4系统特点

u 模块化：系统是全数字、模块化、分布式总线型控制系统，并将控制功能分散给各功能模块，以提高安全性，中央处理器、模块之间通过网络总线直接通信，以实现灵活控制。

u 集中控制和多点操作：系统实现单点、多点、区域、群组控制、场景预设、定时开关、亮度调节、红外探测、集中监控、远程控制等多种智能控制任务。在任何一个地方的终端均可控制不同地方的灯，或者是在不同地方的终端可以控制同一盏灯。

u 中控系统：系统不仅包括所有照明监控管理系统自身的硬件设备和底层系统，同时还可通过上层的监控管理工作站进行监控管理，有相关的图形化监控管理软件系统，能通过系统得到相关的时钟信号、以及其他信息等，同时也能返回相关的运行数据给上层的管理软件系统。

u 安全性：整个系统只有一条总线，没有大量的电缆附设和繁杂的控制设计，现场控制面板采用24V安全低电压供电方式，安全可靠，操作方便。

u 可靠性：每个模块均为智能元件，内置有CPU和储存器，可以独立工作运行，增加系统可靠性和安全性。

u 自保持功能：输出驱动模块均带有机械自锁装置，即使模块断电，也不会自行释放，从而保证突发断电后，模块能保持原有的状态，当电源恢复后使灯光也能即刻恢复到原开启状态，以减少可能产生的混乱。

u 电流检测功能：可以对灯光回路进行电量检测，坏灯检测，负载状态反馈功能。

u 紧急手动功能：继电器模块具备紧急手动开关功能，可以在紧急情况下去照明回路进行开关灯得手动操控，在线路及模块损坏的情况下仍不影响使用。

u 定时控制功能：可以对灯光的定时开闭进行定义，例如上班时可自动将灯光缓缓开启到一个合适亮度，下班后可自动关闭全部的灯光照明。

u 控制方式：本地可通过水晶面板、遥控器、平板电脑进行控制，远程通过手机、IPAD、电脑进行远程查看及控制。

u 软启功能：开灯时，灯光由暗渐渐变亮，关灯时，灯光由亮渐渐变暗，避免亮度的突然变化刺激人眼，而且避免大电流和高温的突变对灯丝的冲击，保护灯泡，延长使用寿命。灯光的亮度可以随意调节，即使将灯光亮度调制萤火状态，光线也不会闪烁，灯光的软启功能可记忆上次灯光亮度级别。

u 场景调节功能：能轻松的根据自己的喜好组合不同的场景模式，并能将这些场景实现“一键式”存储和开启，每个灯在不同场景中各自的状态和亮度均可设置并记忆，使用时只需轻轻一按，复杂的灯光效果即刻呈现。场景功能中，照明灯光还可以与其它设备（如插座、窗帘、电器等）配合组合成复杂的场景，如节能、会客、日常、夜间、离开模式等等。

u 无线遥控功能：用手持遥控器控制所有联网灯具的开关和调光、场景。

u 保护功能：对回路过载自动保护功能，不影响、不损坏任何设备及灯具。

u 互联互通：实现消防、门禁等进行联动，提供给第三方系统集成。

中科智达整合计算机技术、自动控制技术、网络通信技术、现场总线技术、嵌入式等多种技术与一体，完成了绿色智能照明控制系统的设计，为用户提供了高效、节能、环保的照明控制系统，满足了用户不同层次的需求，同时也符合国家低碳生活的方针政策。
