环形钢丝绳网-被动防护网
环形钢丝绳网-被动防护网是被动防护网系统的一个特殊的分支,它具有比普通被动防护系统强度更高的特点。同样适用于有缓冲地带的高山峻岭,有效拦截崩塌、落石、雪崩、滚木、泥石流等,避开灾害对建筑设施的毁坏。

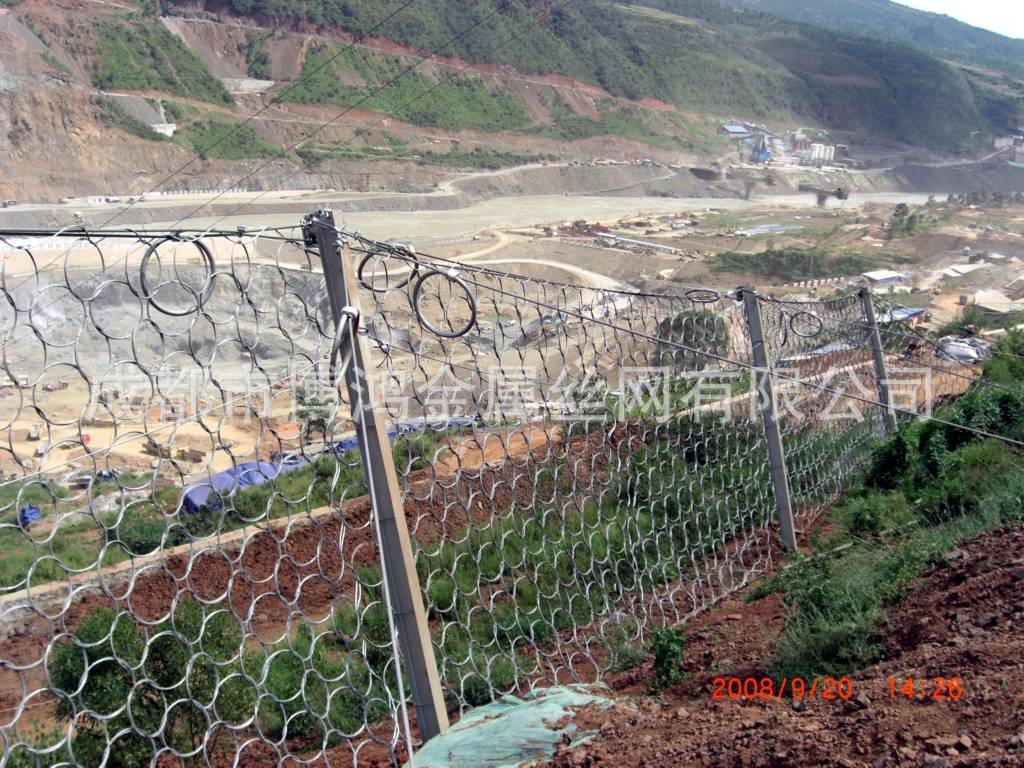

环形钢丝绳网产品特性:用数股钢丝盘结成环形相互套接而形成的网。
适用于建筑设施旁有缓冲地带的高山峻岭,把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外,避开灾害对建筑设施的毁坏。其作用是拦截落石防护能量一般为150kj--2000kj。


常用被动防护网结构配置及防护功能 (符合铁道行业标准:TB/T 3089—2004及"中华人民共和国交通行业标准 JT/T528-2004) |
| 型号 | 网型 | 结构配置 | 主要防护功能 |
| RX-025(常用简单型菱形网) | DO/08/350 | 钢柱+支撑绳+拉锚绳+缝合绳+减压环[钢柱(间距10M),带消能环的∮14双支撑绳和∮16“1”字形上拉锚绳(每跨3个消能环),∮14侧拉锚绳(单绳),◇/08/250/4*5㎡钢丝绳网,∮8缝合绳,格栅网 | 拦截撞击能250kj以内的落石 |
| ★RX-050(普通常用型菱形网) | DO/08/200 | 同RX-025[钢柱(间距10M),带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳(每跨6个消能环),∮16侧拉锚绳(单绳),◇/08/200/4*5㎡钢丝绳网,∮8缝合绳,格栅网] | 拦截撞击能500kj以内的落石 |
| RX-075(常用型菱形网) | DO/08/150 | 同RX-025[钢柱(间距10M),带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),◇/08/150/4*5㎡钢丝绳网,∮8缝合绳,格栅网] | 拦截撞击能750kj以内的落石 |
| RXI-025(环形网) | R5/3/300 | 钢柱+支撑绳+拉锚系统+缝合绳 | 同RX-025 |
| RXI-050(环形网) | R7/3/300 | 同RX I-025 | RX-050 |
| ★RXI-075(常用型环形网) | R7/3/300 | 同RX-025 | RX-075 |
| RXI-100(环形网) | R9/3/300 | 同RX-025[钢柱(间距9m),带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),◇/08/120/4*4.5㎡钢丝绳网,∮8缝合绳,格栅网[支撑绳(c+)、锚杆(L+)]] | 拦截撞击能1000kj以内的落石 |
| RXI-150(环网) | R12/3/300 | 同RX-025 | 拦截撞击能1500kj以内的落石 |
