TN20×50-S双轴气缸的特点：
1执行企业标准
2埋入式本体安装固定形式，节省安装空间
3具有一定的抗弯曲及抗扭转性能，能承受一定的侧向负载
4固定板三面均有安装孔，便于多位置加载 5本体前端防撞垫可调整气缸行程，并缓解冲击
6本系列气缸标准配置为附磁型，无不附磁型可选
TN20×50-S双轴气缸参数概述
| 内径mm | 10 | 16 | 20 | 25 | 32 |
作动方式 | 复动型 |
工作简介 | 空气 |
使用压力范围 | 0.1~1.0MPa（14~145Psi） |
保证耐压力 | 1.5MPa（215Psi） |
工作温度℃ | -20~70 |
使用速度范围 mm/s | 30~800 |
调整行程mm | -10~0 |
行程公差范围 | ﹢1.0/0 |
缓冲型式 | 防撞垫 |
不回转精度 | ±0.4℃ | ±0.3℃ |
接管口径 | M5×0.8 |
符号 |
|

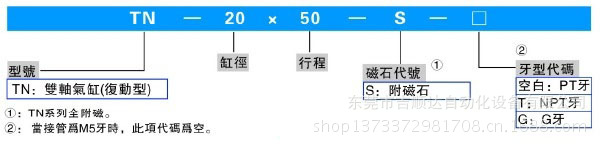

TN20×50-S双轴气缸订购图：
TN20×50-S双轴气缸订购图行程表：
内径（mm） | 标准行程（mm） | 最大最大行程 |
10 | 10 20 30 40 50 60 70 80 90 100 | 100 |
16
20
25
32 | 10 20 30 40 50 60 70 80 90 100 125 150 175 200 | 200 |
TN20×50-S双轴气缸(Ф10)规格图:
TN20×50-S双轴气缸(Ф10)规格表：
符号/行程 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
E | 30 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
TN20×50-S双轴气缸(Ф16-Ф25)规格图：
TN20×50-S双轴气缸(Ф16-Ф25)规格表：
内径/符号 | A | B | C | D | 行程≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 | 250 | F |
16 | 47 | 15 | 53 | 20 | E | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | - | 8 |
20 | 55 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | 150 | 10 |
25 | 66 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 105 | 117.5 | 130 | 155 | 10 |
内径/符号 | G | H | I | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
16 | 47 | 7 | 24 | M4×0.7深5 | 47 | 53 | 20 | 22 | 11 | 雨边：Ф7.5深7.2mm通孔：Ф4.5 | 雨边：Ф8深4.5mm通孔：Ф4.5 | 34 | 3 | 54 | 21 | 8 | 6.1 |
20 | 55 | 10 | 28 | M4×0.7深5 | 55 | 61 | 24 | 25 | 12 | 雨边：Ф7.5深7.2mm通孔：Ф4.5 | 雨边：Ф8深4.5mm通孔：Ф4.5 | 44 | 3.5 | 62 | 25 | 10 | 8.1 |
25 | 66 | 9 | 34 | M4×0.7深6 | 66 | 72 | 29 | 27 | 12 | 雨边：Ф7.5深7.2mm通孔：Ф4.5 | 雨边：Ф8深4.5mm通孔：Ф4.5 | 56 | 6 | 73 | 30 | 12 | 10.1 |
TN20×50-S双轴气缸(Ф32)规格图：
TN20×50-S双轴气缸(Ф32)规格表：
符号/行程 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 175 | 200 | 250 |
E | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 127.5 | 140 | 165 |
N1 | 35 | 40 |
