1、产品特点

• 遥控设置功能，10米范围内可进行遥控设置；
• 遥控按键少，操作简单，功能齐全；
• 4级音量可调，可针对不同场合设置音量；
• 外部喇叭报警，声音洪亮，音质好，报警声音可达120dB；
• 两种报警提示：超亮警灯、语音报警。
• 外置超亮报警灯对叉车超速进行灯光提示；
• 使用WTV系列语音芯片作为报警电路核心，报警语音可随意进行更换；
• 两级速度设定，超过不同级别速度，有不同的语音进行提示报警；
• 报警锁定时间0～99秒可调，叉车速度持续超过预设速度，在设定的锁定时间以上，就自动锁住报警；
• 防水等级为8级，可浸泡到水中进行工作；
• 使用金属传感器安装方式时，可使用通断油路功能；
• 使用无线传感器，极大简化了安装；
• 工作电压范围DC12V～24V；
• 工作小功耗，仅为5W。

• 主机工作电压：直流12V～24V
• 无线传感器工作电压：DC3V
• 主机消耗功率：5W
• 警灯负载：允许≤100mA/DC12V
• 警号输出响度：120dB

系统上电，数码管显示当前的速度，前提是：各种参数已经输入，如行走10米的脉冲数（通过学习自动采集）或者车轮的直径（通过遥控设置），两种报警的速度。

当叉车在设置的时间内持续超速后，叉车报警器持续发出一系列的报警语音，直到解锁停止报警。长按“3”键一秒钟（超过两秒则会自动退出设置状态），进入锁定时间设置，数码管显示“LC00”，扬声器发出“哔”一声进行音效提示，“LC”表示当前状态为锁定时间设置，后两位数字为锁定时间。单位为“秒”。按动“1”键和“2”键，可通过增加或减少来设置具体的报警锁定时间，时间范围为1～99秒，“--”为取消锁定时间设置。

长按遥控器上的“4”键1秒钟（超过两秒则会自动退出设置状态），可进入报警速度一级设置，数码管显示“A00.0”，扬声器发出“哔”一声进行音效提示，“A”表示当前状态为一级速度设置，后三位数字为一级报警的速度。单位为“公里/小时”。按动“1”键和“2”键，可通过增加或减少来设置具体的速度。短按“4”键，退出速度一级设置，系统自动保存设置的数据。再次长按“4”键一秒钟，可进入速度二级设置，数码管显示“B00.0”，扬声器发出“哔”一声进行音效提示，“B”表示当前状态为二级速度设置，按动“1”键和“2”键，可通过增加或减少来设置具体的速度。短按“4”键，退出速度二级设置，系统自动保存设置的数据。

速度一级设置和速度二级设置，可通过“4”键循环进行设置操作。

对叉车报警器输出的声音进行设置，音量共有四级可调。长按遥控器上“5”键一秒钟（超过两秒则会自动退出设置状态），进入音量设置，数码管显示“VL00”，扬声器发出“哔”一声进行音效提示，声音大小为当前设置音量的大小，按动“1”键可设置音量增大，“2”键设置音量减小。00为静音，03为最大音量。

系统优先硬件部分音量调节，当从主板上拨码开关处设置了音量时（表中的序号2、3、4状态），则遥控器上的音量调节为无效。拨码开关往ONDIP文字端拨动时为“H”，往数字端拨动时为“L”。拨码开关的动作状态以及相关的动作效果如下表所示。

注：刚进入系统的设置流程时，必须在3秒内按下遥控器“1”增加键或“2”减少键进行设置，否则3秒后系统回自动退出设置流程。

使用金属传感器时，产品有自动学习功能，使用无线传感器可参阅4.4.3车轮直径设置。

在一个10米距离道路上，长按遥控器上“6”键一秒钟，蜂鸣器发出“哔”一声进行音效提示，数码管显示显示前一次读取到的10米脉冲数，叉车开始行走，期间数码管显示当前读取到的相应的脉冲，10米到达后，叉车停止行走，数码管显示为当前读取到的脉冲数，再按下“6”键，直到数码管全部熄灭后松开，系统自动保存该脉冲数，蜂鸣器同时发出“哔”的一声提示音，数码管重新显示当前的速度。（注释：10米脉冲数的输入是否准确决定了超速报警器测速的准确性，所以10米的距离一定要准，叉车要直线行使完10米路程）

当在其他同型号的叉车上已经学习好10米脉冲后，可以通过遥控手动设置直接输入10米脉冲。长按遥控器上的“6”键一秒钟，蜂鸣器发出“哔”一声进行音效提示，按动按键“1”或按键“2”设置脉冲数，“1”键为增加，“2”键为减少。设置完毕后，长按“6”键一秒，数码管全部熄灭，系统退出设置状态并保存已设置的数据。

使用无线传感器时，产品能够自动识别传感方式，可以通过遥控手动设置车轮直径。长按遥控器上的“6”键一秒钟，蜂鸣器发出“哔”一声进行音效提示，按动按键“1”或按键“2”设置车轮直径大小（单位：厘米），“1”键为增加，“2”键为减少。设置完毕后，长按“6”键一秒，数码管全部熄灭，系统退出设置状态并保存已设置的数据。

叉车的速度达到设定的报警速度时，系统发出持续的报警音。

叉车的速度超过设定的一级报警的速度而且维持了2秒时，系统会启动警灯不断闪烁进行报警。这过程会一直维持到速度降到设定的低速报警速度以下，期间如果速度继续增加，达到设定的二级报警速度时，系统立即启动二级报警。

叉车的速度超过设定的二级报警的速度而且维持了2秒时，系统立即发出持续的“哔，哔”声进行报警，这过程会一直维持到速度降到设定的二级报警速度以下。当超速的时间超过设置的锁定时间时，报警器锁定了当前超速的最高速度，当速度降下来后，报警器仍处在报警状态，数码管显示超速时的最高速度，即使拔掉电源再插上也会报警并显示超速时最大速度，直到管理人员用遥控器解锁才退出报警状态。

通断油路功能是选购的，只有客户指定购买此功能的叉车报警器上才带有通断油路功能。使用无线传感器的产品没有通断油路功能。

当叉车的行驶速度达到或者超过二级报警速度，且达到或超过锁定时间，系统在持续报警并锁定时，自动断掉油路电路。在解除锁定报警后，油路自动接上。接线部分详见第7节的接线方法。

在叉车报警器被锁定进行持续报警的状态下，长按遥控器上的“6”键10秒钟，就可对叉车报警器解锁，报警声停止。

图中，带有控制通断油路功能的叉车报警器是可选购的。

   金属传感器安装实例

（1）

（2）

图一 金属传感器的安装位置

（1）

（2）

图二、警灯、喇叭的位置

图三、主机的位置

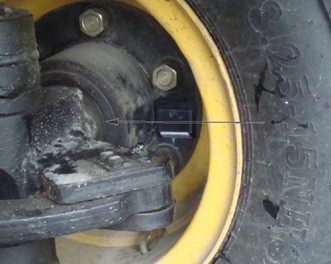

无线传感器正确安装实例

图一 无线传感器的安装

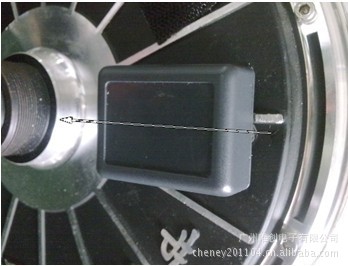

特别说明：无线传感器的中轴线必须经过轮轴中线（图上箭头所示方向），安装位置不正确将导致测量数据不准确。

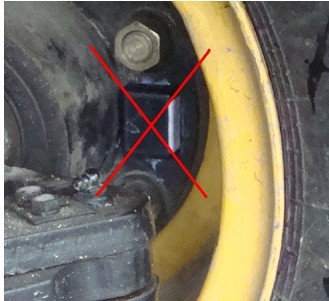

无线传感器错误的安装示例：

1．无线发射器方向不正确，正确的方向是长方体的长垂直于轮轴。

2．无线发射器方向与轮轴不在同一直线上。

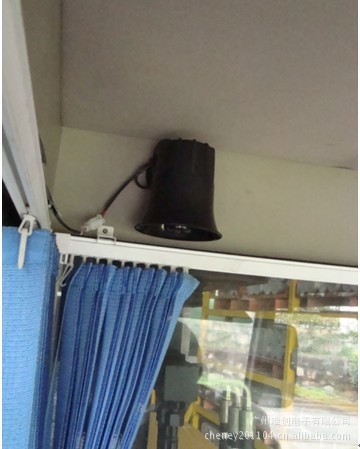

图二 喇叭安装位置

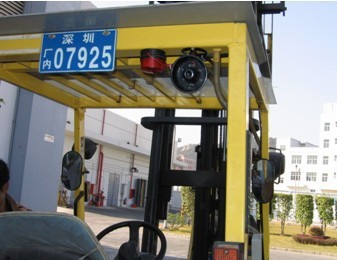

图三 主机、警灯安装位置

无线传感器对码操作实例

当叉车的无线传感器发生故障或损坏,更换无线传感器的接收端或发射端后,均需要重新进行对码。对码操作如下：

1． 开启无线传感器接收端，按下重新对码按键，

2． 按下对码按键后，摇动欲对码的无线发射端，已安装到车轮上的客户可使车轮转动一下。请注意，为避免记录到错误的对码信息，请确保对码时周围没有其它无线发射端在工作。

3． 对码成功后，可以在无线接收端看到两个LED在交替闪烁，如果不闪烁请重新对码一次。

为了使得系统的正常安装和运行，应注意以下事项：

◎“测速轮”要安装在车轮正中，位置可以根据需要适当的调节，如在车轮的前部或后部等；

◎ 安装时，必须使得安装牢固，要充分考虑它的防震性；

◎ 要将控制器放置在安全的位置，避免其它物体撞击；

◎ 报警喇叭要安装在管理人员容易听到的地方；

◎ 超速报警灯要安装在管理人员容易看到的位置；

◎ 使用无线传感器时应避免将发射器和接收器置于信号不好或有屏蔽的地方。

要定期的对系统进行维护，具体措施有：

◎ 对“测速轮”的“轴轮”要定期的清洗、清理沉积物及加润滑油等(特别防止铁渣被吸附在测速轮上)；

◎ 系统应工作在干燥的地方，如果测速轮及控制主机内部进水，应用合理的方法将水烘干后再使用（如用电吹风等吹干）；

◎ 如在使用过程中，发现系统有故障，应由专业人员打开，非专业人员切勿开启。

◎ 电源、警灯、喇叭线的红色线为‘+’线，白线为GND；

◎ 信号线的红线为传感器的电源正极，黄线为信号线，外屏蔽线（白）为GND；

◎ 金属近接触传感器:棕线为电源,黑线为信号线，蓝线为GND。

◎ 油路线没有正负极之分，串接到油路电路的电源正极端，正常状态下油路线的输出是常闭的，在报警锁定后为断开状   态，从而断掉油路。油路线的负载为10A/DC24V。使用无线传感器的产品没有油路线。

★ 带有油路线的电缆线不能跟不带油路线的电缆线通用。电缆线上的末端都贴有标签纸，指明分线的功能，没有描述的那条为油路线。附有通断油路功能的叉车超速报警器是需要选购的。
