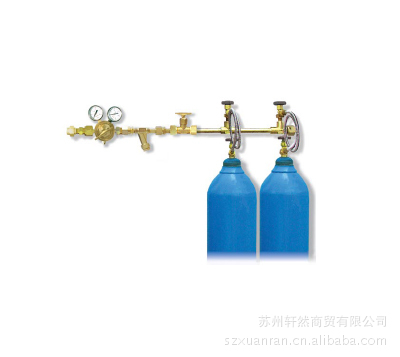

轩然 美国GENTEC捷锐减压器 汇流排 5200系列单侧式气体汇流排
- 开放式结构设计
- 分为左侧式气体汇流排，右侧式气体汇流排
- 管路系统采用银焊，可有效防止泄漏
- 管路端部采用盲塞，可满足扩展需要
- 系统设有气体过滤装置，可有效过滤气体中的尘埃
- 预留压力开关接口
- 整个系统经耐压测试，安全可靠
- 可靠墙安装或水平安装
高压软管采用36" (914mm) 金属软管或36" (914mm) 紫铜管
乙炔、丙烷气体汇流排在输出端配置回火防止器(FA30PF)
二氧化碳气体汇流排配置155CG电加热减压器，该汇流排不可使用虹吸式钢瓶
- 采用155M-A系列超大流量减压器
系列
Serier
Number | 适用气体
Gas
Service | 最高输入压力
Max.Inlet
Pressure
(MPa) | 输出压力
Delivery
Pressure
(MPa) | 最大输出压力
Max.Delivery
Pressure
(m3/h) | 出气连接
Outlet
Connection | 高压软管规格说明
Inlet
Description |
| 5200X | 氧气 O2 | 15 | 0.07~1.4 | 100 | 3/4" Union (螺纹: Rc 3/4) | 36" 金属软管配防逆阀, G5/8"-RH (F) |
| 5200Y | 乙炔 C2H2 | 3 | 0.01~0.1 | 20 | 3/4" Union (螺纹: Rc 3/4) | 36" 金属软管配回火防止器, 接瓶架 |
| 5200F | 丙烷 C3H8 | 3 | 0.03~0.85 | 30 | 3/4" Union (螺纹: Rc 3/4) | 36" 金属软管配防逆阀, M22-1.5LH (M) |
| 5200C | 二氧化碳 CO2 | 15 | 0.03~0.85 | 60 | 3/4" Union (螺纹: Rc 3/4) | 36" 金属软管配防逆阀, G5/8"-RH (F) |
| 5200IN | 氩气、氦气、氮气 Ar,He,N2 | 15 | 0.07~1.4 | 100 | 3/4" Union (螺纹: Rc 3/4) | 36" 金属软管配防逆阀, G5/8"-RH (F) |
| 5200Q | 空气 Air | 15 | 0.07~1.4 | 100 | 3/4" Union (螺纹: Rc 3/5) | 36" 金属软管配防逆阀, G5/8"-RH (F) |
| 5200H | 氢气 H2 | 15 | 0.07~1.4 | 300 | 3/4" Union (螺纹: Rc 3/4) | 36" 紫软管配防逆阀, W21.8-14LH (F) |
| 52 | 1 | 2 | X | - | 3 | R | - | 1 |
| 单侧式系列号Series | 布局编号
Layout | 钢瓶间距
Cylinder Spacing | 适用气体
Gas Service | - | 钢瓶数量
Cylinder Quantity | 汇流管延伸方向
Extension Direction | - | 安装方式
Type Of Mounting |
| | 1: 标准直线型 | 1: 5" (127 mm) | X: 氧气O2 | | 1: 1 瓶 | L: 左侧汇流管 | | 1: 靠墙安装 （常规） |
| 2: L型 | 2: 10" (254 mm) | Y: 乙炔C2H2 | | 2: 2 瓶 | R: 右侧汇流管 | | 2: 水平安装 |
| 3: --- | 3: 13" (330 mm) | F: 丙烷C3H8 | | 以此类推 | | | |
| 4: 双边直线型 | 4: 18" (457 mm) | C: 二氧化碳 CO2 | | | | | |
| 5: 特殊型 | | IN:氩气 Ar、氦气He、氮气 N2 | | | | | |
| | | Q: 空气 Air | | | | | |
| | | | H: 氢气 H2 | |
