ZW8-12/630-20
ZW8-12G/630-20
ZW8-12/1250-20
ZW8-12G/1250-20

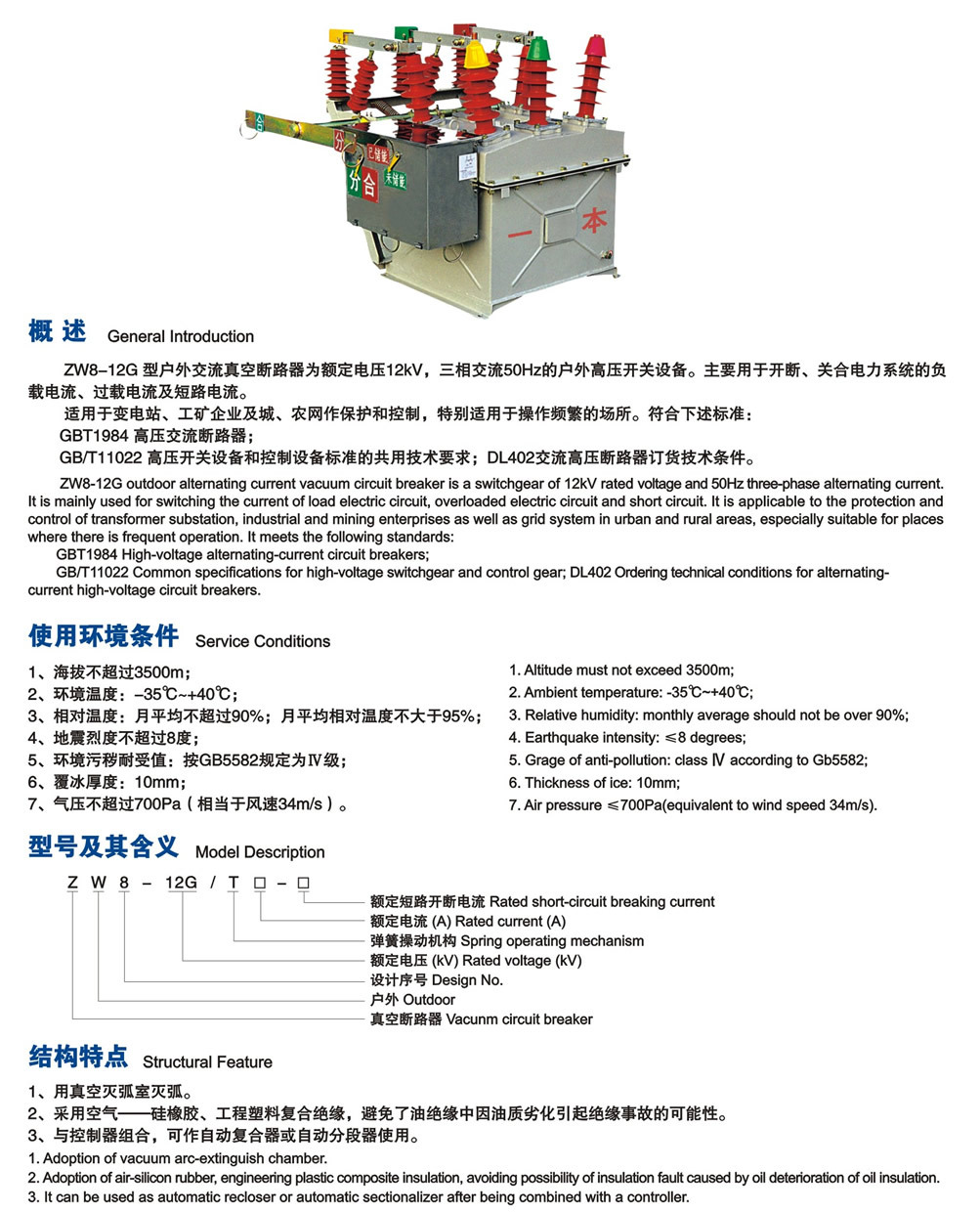

  ZW8-12高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。ZW8高压柱真空断路器是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。
   ZW8-12高压柱真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在ZW8真空断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，ZW8高压柱真空断路器可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。
ZW8-12高压柱上真空断路器使用条件：
  (1)海拔高度不高于1000m
  (2)环境温度上限+40℃、下限-30℃
  (3)风压不超过700Pa(相当于风速34m/s)
  (4)无经常性的剧烈震动
  (5)防污秽等级Ⅲ级
若有特殊使用条件，请申明协商特殊处理。

一、应用与特点：
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。适用于额定电压12KV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。
ZW8-12G户外高压真空断路器——隔离开关组合电器,是由ZW8-12高压真空断路器与高压隔离刀组合而成的，称为组合断路器，可作为分段开关使用。隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点,保障施工人员及线路运行安全。 断路器在使用中简称为“开关”，隔离开关在使用中简称为“刀闸”，二者常联合使用。
二、使用环境条件：
    环境温度：上限+40t下限-30。C
　　海拔高度：《1000m
　　风压：≤700Pa（相当风速34m／s）
　　空气污秽程度：III级
　　无经常性剧烈震动
三、ZW8-12真空断路器组成结构：
　　1）整体结构为三相共箱式
　　2）真空灭弧室
　　3）弹簧操动机构
　　4）绝缘系统
　　5）导电回路
　　6）箱盖、箱体
　　7）密封件
四、ZW8-12真空断路特点：
　　1）根据用户需要可安装50——1000／5电流互感器,外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
　　2）内置多抽头电流互感器可作为过电流保护之用
　　3）采用双绕组电流互感器可作为保护和计量用
　　4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥”  （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
　　5）可加装隔离开关
五、ZW8-12真空断路订货须知：
　　订货时用户需提供下列技术资料：
　　1）断路器型号、名称、数量。
　　2）额定电流，额定短路操作电流。
　　3）操作方式、操作电压。
　　4）配备电流互感器电流比。
　　5）使用场合。
