一、产品性能简介

    MH912系列模块是一款智能型多路单相电参数数据综合采集模块，在一个模块内集中了6-21路单相交流电参数采集功能，能准确测量输入的三相电压、频率和模块工作温度；也能准确测量每一路的电流、有功功率、视在功率、功率因数、有功电能等电参数。 其输入为三相交流电压直接输入（0-500V）、每路电流（0-63A）直接穿过模块内互感器输入；输出为RS-485或RS-232接口的数字信号，支持MODBUS-RTU协议。
    MH912模块是一款高性价比的智能电参数变送器，它能替代过去的电流、电压、功率、 功率因数、电量等一系列变送器，可大大降低系统成本, 方便现场布线，提高系统的可靠性；如一个21路的MH912-21模块就相当于三个电压变送器、21个电流变送器、21个功率变送器、21个功率因数变送器和21个电能表，而且这些设备都是带有数字接口的。
    MH912模块体积小、安装方便，电流互感器的间距为18mm标准间距，同小型断路器的宽度相同，方便接线；有功电能的计量完全达到GB/T17215-2002国家标准1.0级电能表的要求，可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统，尤其适用于各种能耗监测和节能监控系统。

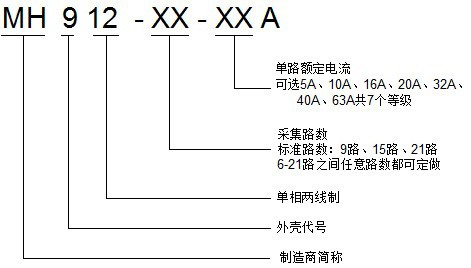

    二、型式说明

    三、主要用途

    MH912模块广泛适应于各种对交流电参数有需求的场合，尤其是交流单相多回路需要测量的场合，如：

• 各种工业控制与测量系统
• 各种集散式/分布式电力监控系统
• 各种能耗监测和节能监控系统
• 各种精密配电柜
• 各种数据机房用列头柜、列尾柜、电源柜
• 各种政府大楼、公用建筑、单位内部的办公室电量检测
• 各种形式的路灯用电监测系统

    四、功能特点

• 高集中、小体积、低成本、微功耗；
• 支持一路RS485或RS232串行总线，支持通用的MODBUS协议；
• 支持各相电压、电流、有功功率、功率因数上下限报警；
• 工业级设计，稳定可靠，坚固耐用；

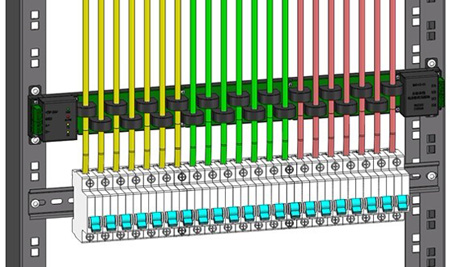

• 21路模块外形和安装尺寸完全按19英寸标准机柜设计，电流互感器都采用穿心互感器，间距为标准的18mm，安装接线后美观漂亮（见下面典型应用图片）；
• 能准确测量输入的三相电压、频率和模块工作温度；也能准确测量每一路的电流、有功功率、视在功率、功率因数、有功电能等电参数；
• 穿过电流互感器的方向既可以是正向也可以是反向，极大的方便电源柜内布线，能使柜内布线整齐美观；
• 输入-输出隔离，电流输入、电压输入、电源输入、通讯接口输出之间均相互隔离；
• 按所需分支回路数量不同，分别有9路、15路、21路可供选择；
• 根据不同的应用场合，提供5A、10A、16A、20A、32A、40A、63A 等7个额定电流规格

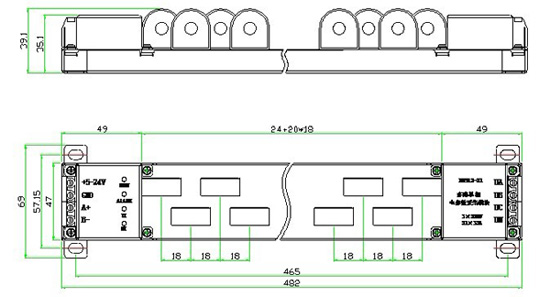

    五、外形尺寸及端子定义     21路模块外形尺寸：482 × 69 × 39 ，安装孔位按标准19英寸机柜设计，特别适合于在19英寸机柜水平横装。

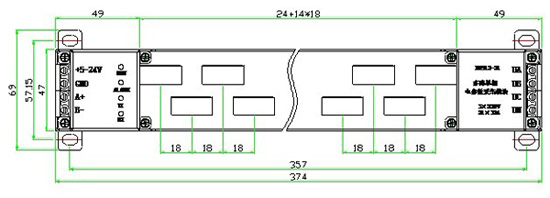

    15路模块外形尺寸：374 × 69 × 39

    9路模块外形尺寸：266 × 69 × 3

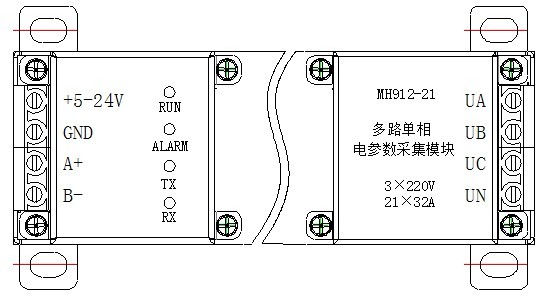

端子定义图

          六、技术参数

输入：
模块工作电源输入：DC5-24V  功耗≤0.1W
额定测量电压输入：电压220V直接输入
额定测量电流输入：穿心互感器直接接入，5A、10A、16A、20A、32A、40A、63A共7个等级
输入频率：45-70Hz
信号处理：
数据更新时间：0.5秒-8秒 可编程
电压测量：2％ - 120％ 额定电压     5％ - 120％ 额定电压范围内，精度0.5级
电流测量：0.5％ - 120％ 额定电流    5％ - 120％ 额定电流范围内，精度0.5级
有功功率测量：0.1％ - 144％ 额定功率   1％ - 120％ 额定电流范围内，精度1.0级
有功电能测量：启动电流 ≤0.1％额定电流  1％ - 120％ 额定电流范围内，精度1.0级
频率测量：25 - 100Hz   45 - 70Hz 范围内，最大误差0.1Hz
功率因数测量：0.1 – 1.0   0.5 – 1.0 范围内，精度1.0级
输出：
输出接口：RS-485 二线制? ±15KV ESD保护
通讯波特率：2400、4800、9600、19200、38400bps可选
通讯数据格式：10位无校验、11位奇校验、11位偶校验、 11位无校验（2停止位）可选
通讯协议：标配MODBUS-RTU协议和DLT645-2007协议，需要其他协议可定制。
输出数据：
三相电压UA、UB、UC；
每路电流I、每路有功功率P、每路视在功率S；
每路功率因数PF、每路有功电能W；
频率f、模块温度T
安全：
隔离电压：1500VDC，电流输入、电压输入、AC电源输入、通讯接口输出之间均相互隔离。
工作环境：工作温度：-20℃～70℃；存储温度：-40℃～85℃； 相对湿度：-5%～95%不结露
过载能力：瞬间(<10周波)电流5倍，电压2倍量程不损坏

    七、模块典型应用说明

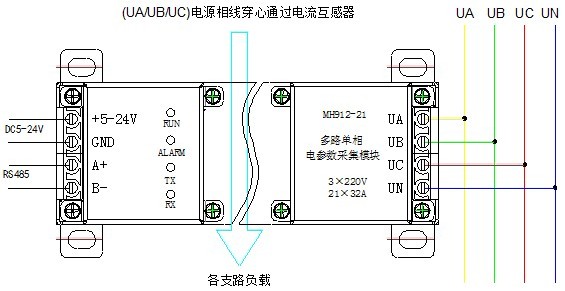

1、按下面接线图，电压信号直接接入，电流信号通过电流互感器接入
2、选择模块工作电源，DC5-24V
3、将模块RS485接口通过转换器接入电脑，用我公司的专用软件进行初始化设置，设置好后就可以接入测控网进行数据采集
