1、1000系统特点：
1、32级—65536级灰度控制，软件Gamma校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器单个端口输出，可带2048灯。
4、可多台级联同步脱机控制，播放内容存放在SD卡中。
5、1000最多存放16个文件，将多个文件依次拷贝到SD卡即可。
6、存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.
7、兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。
备注：1. 1000端口带载512灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随
灯数的增加而自动降低。
2.控制 32级灰度的IC，单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。
2、支持芯片：
支持芯片 | LedEdit软件对应型号 | 单台带载灯数 | 备注 |
LPD6803,D705,1101,6909, 6912 | 1000-6803 | 2048像素 | |
LPD8806,LPD8809 | 1000-8806 | 2048像素 | |
TM1803,TM1804,TM1809,TM1812 | 1000-TM | 2048像素 | TM1804和TM1809有高低速之分 |
TM1903，TM1904，TM1909，TM1912 | 1000-TM19 | 2048像素 | |
UCS6909，UCS6912，UCS7009，UCS5903 | 1000-UCS-32 | 2048像素 | |
UCS1903，UCS1909，UCS1912 | 1000-UCS-256 | 2048像素 | 有高速和低速之分 |
UCS3903 | 1000-UCS-1024 | 2048像素 | |
WS2801,WS2803 | 1000-WS | 2048像素 | |
WS2811 | 1000-WS2811 | 2048像素 | 有高速和低速之分 |
DS189 | 1000-DS189 | 2048像素 | |
P9813 | 1000-P9813 | 2048像素 | |
SM16715 | 1000-SM16715 | 2048像素 | 有高速和低速之分 |
SM16716 | 1000-SM16716 | 2048像素 |
3、 丝印含义：
按键含义：
按键 | 含义 | |
保存SET | 保存设置（若按SET键，则当前设置文件和播放速度被保存，下次开机后仍按此播放）。 | |
模式MODE | 切换文件 | |
速度SPEED+ | 速度加快 | 同时按下SPEED+和SPEED-，则进入文件循环播放模式 |
速度SPEED- | 速度减慢 | |
DC5V | +5V电源输入 |
GND | 控制器电源负极输入 |
7．5-24V | +7.5-24V电源输入 |
电源灯POWER | 电源指示灯 |
错误灯ERROR | 错误指示灯 |
SD卡SD CARD | SD卡插槽 |
TTL信号（245信号）： 差分信号（485信号）:
CLK | 时钟线 | B | 信号A |
DAT | 数据线 | A | 信号B |
GND | 地线 | GND | 地线 |
备注：针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯
具的地线连接到一起),使用差分信号进行传输时，要灯具的这一端必须接差分接收器。
1. 1000控制器可以多台级联使用；
2. 1000为单口输出，最多可带1024/2048个点像素；
3. 当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。
4. 当使用差分信号（485信号）时，控制器的输出信号A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）相对应的连接起来即可。
5. 当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电。
6. 在效果编辑软件中新建项目时候，选择控制型号为：C-1000-IC型号
4、 文件存储：
文件命名规则：
单台控制器效果命名规则
“00_1.led” ---------第一台控制器第1个效果
“01_1.led” ---------第一台控制器第2个效果
“02_1.led” ---------第一台控制器第3个效果
“03_1.led” ---------第一台控制器第4个效果
“04_1.led” ---------第一台控制器第5个效果

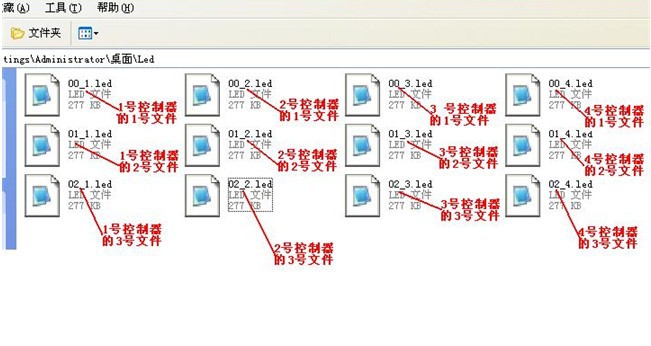

多台控制器效果命名规则
“00_1.led” ---------第一台控制第1个效果 “01_1.led” ---------第一台控制第2个效果…
“00_2.led” ---------第二台控制第1个效果 “01_2.led” ---------第二台控制第2个效果…
“00_3.led” ---------第三台控制第1个效果 “01_3.led” ---------第三台控制第2个效果…
“00_4.led” ---------第四台控制第1个效果 “01_4.led” ---------第四台控制第2个效果…
“00_5.led” ---------第五台控制第1个效果 “01_5.led” ---------第五台控制第2个效果…
………
如图
七、具体参数：
储存卡：
类型：SD卡（如控制灯数多时推荐使用高速SD卡）
容量：128MB—2GB
格式：FAT格式
储存文件：*.led
物理参数：
工作温度 ：-30℃—85℃
工作电源：85V—260V
功耗：2W
数据传输端口：3pin 接线端子
重量：0.3KG
注意事项：
将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成“FAT“格式。
控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。
八、常见问题处理：
问题1：单台使用时，上电后，发现C-1000的错误指示灯ERROR一直在闪烁，并且没有效果输出
答：单台使用时错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有：
①SD卡里面为空，没有效果文件。
②SD卡里面效果文件*.led文件和控制器型号不匹配，请在LedEdit里面正确选择控
制器的型号C-1000-芯片型号，并重新制作效果文件*.led.
③SD卡在拷贝效果文件之前没有格式化成FAT各式。
④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。
⑤更换SD卡后再进行测试，排除SD卡坏的可能性。
问题2：控制器上电后，指示灯正常，但灯具无效果变化
答：这种情况的原因有以下几点：
①请检查灯具的信号线和控制器有没有正确连接。
②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接
到一起。
③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。
问题3：控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。
答：①控制器与灯具之间的地线没有连接。
②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。
③灯具的供电电压不足。
问题4：SD卡无法格式化。
答：①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。
②保护锁已经按要求设计，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读书器。
③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。
