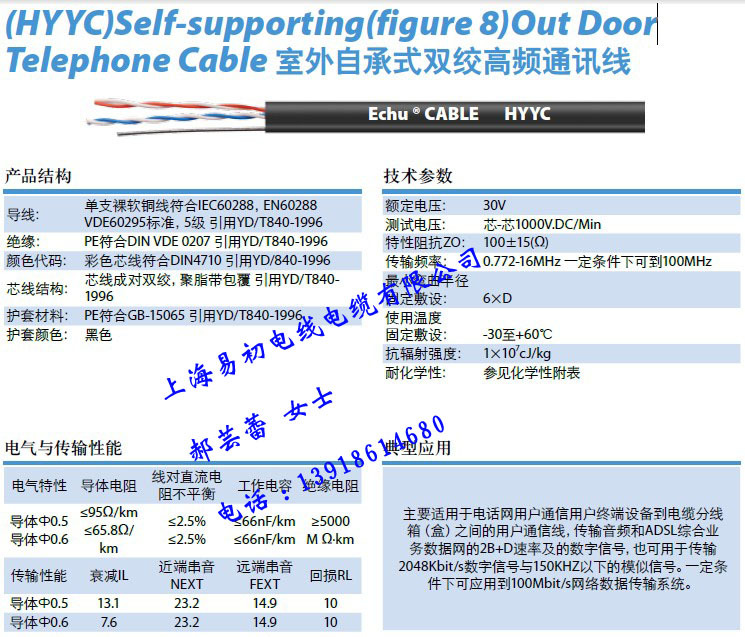

产品结构技术参数
典型应用
主要适用于电话网用户通信用户终端设备到电缆分线
箱（盒）之间的用户通信线，传输音频和ADSL综合业
务数据网的2B+D速率及的数字信号，也可用于传输
2048Kbit/s数字信号与150KHZ以下的模似信号。一定条
件下可应用到100Mbit/s网络数据传输系统。
物料编号
Part-No.
型号
Type
规 格
Speci cation
导体直径×对数+钢丝规格
近似外径
External Diaeter
mm
近似重量
Weight
kg/km
772121603601B HYYC Ф0.5×1P+G1.0 3*2 23.96
772121603611B HYYC Ф0.5×2P+G1.0 3.4*2 30.76
772121603621B HYYC Ф0.5×3P+G1.0 3.9*2 38.76
772121603631B HYYC Ф0.5×4P+G1.2 4.2*2.2 48.53
772121603641B HYYC Ф0.5×5P+G1.2 4.8*2.2 58.63
772121604601B HYYC Ф0.6×1P+G1.0 3.4*2 29.45
772121604611B HYYC Ф0.6×2P+G1.0 3.8*2 37.95
772121604621B HYYC Ф0.6×3P+G1.0 4.3*2 47.75
772121604631B HYYC Ф0.6×4P+G1.2 4.6*2.4 59.31
772121604641B HYYC Ф0.6×5P+G1.2 5.2*2.4 65.71
电气与传输性能
电气特性导体电阻线对直流电
阻不平衡工作电容绝缘电阻
导体Ф0.5
导体Ф0.6
95Ω/km
65.8Ω/
km
2.5%
2.5%
66nF/km
66nF/km
5000
M Ω·km
传输性能衰减IL 近端串音
NEXT
远端串音
FEXT 回损RL
导体Ф0.5 13.1 23.2 14.9 10
导体Ф0.6 7.6 23.2 14.9 10
导线： 单支裸软铜线符合IEC60288，EN60288
VDE60295标准，5级 引用YD/T840-1996
绝缘： PE符合DIN VDE 0207 引用YD/T840-1996
颜色代码： 彩色芯线符合DIN4710 引用YD/840-1996
芯线结构： 芯线成对双绞，聚脂带包覆 引用YD/T840-
1996
护套材料： PE符合GB-15065 引用YD/T840-1996
护套颜色： 黑色
额定电压： 30V
测试电压： 芯-芯1000V.DC/Min
特性阻抗ZO： 100±15(Ω)
传输频率： 0.772-16MHz 一定条件下可到100MHz
最小弯曲半径
固定敷设： 6×D
使用温度
固定敷设： -30至+60℃
抗辐射强度： 1×107cJ/kg
耐化学性： 参见化学性附表
