磁保持继电器
|
产品特征
l 80A高触点负载能力
l 符合IEC62055的短路电流UC2标准
l 灵敏度高、线圈功耗小
l 转动式结构，抗振、耐冲击性能优秀
l 环保产品（符合RoHS）
l 抗工频干扰
应用范围
★ 智能电表
★ 路灯系统
★ 无人充电站
★ 电力复合开关
★ 电气设备
★ 工业机器
EVE8 – A产品规格
触点参数 性能参数
触点形式 1A或1B 绝缘电阻 ≥1000MΩ（500VDC）
触点材料 银合金 介质耐压-线圈与触点间 4000VAC
最大切换电流 80A 介质耐压-断开触点间 1800VAC
最大切换电压 250VAC 爬电距离 ≥8mm
最大切换功率 20KVA 动作时间（额定电压下） ≤20ms
接触压降 80mV Max 复归时间（额定电压下） ≤20ms
电气寿命 80A250VAC，1x104time 冲击-稳定性 98m/s²
机械寿命 1x106times 冲击-强度 980m/s²
振动 10Hz～55Hz 1.5mm双振幅
环境温度. -40℃～70℃
湿度 98%Rh，40℃
引出端方式 快连接式
重量 45g
封装样式 防尘罩型
线圈参数
额定电压 （VDC） 9V/12V
动作、复归电压 （VDC） 80% rated Vol.
脉冲宽度 （ms） 100
线圈电阻±10% （Ω） 80/145
线圈功耗 （W） 1
安装孔尺寸 接线图
线圈脚部折弯 线圈脚折弯成L型
备注：
（1）产品部分外形尺寸未注明尺寸公差，当外形尺寸≤1mm，公差为±0.2mm；当外形尺寸在1～5mm之间时，公差为±0.3mm，
当外形尺寸＞5mm，公差为±0.5mm。
（2）安装孔尺寸中未注尺寸公差均为±0.1mm。
（3）引出脚尺寸为预焊前尺寸。

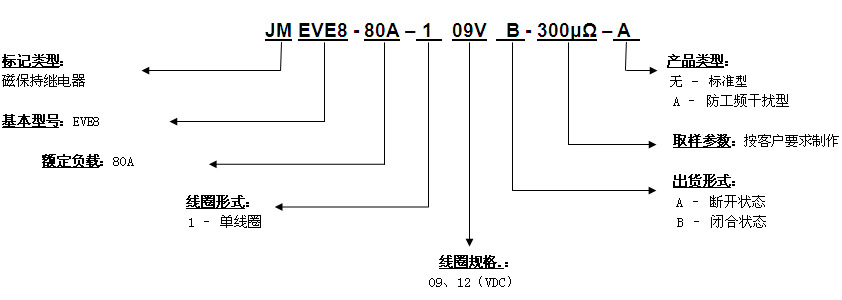

代码备注
注意事项：
1.磁保持继电器出厂状态为动作或复归状态，但因运输或继电器安装时受到冲击等因素的影响，可能会改变状态，因而使用
时（电源接入时）请根据需要采取措施将其复位；
2.为了确保磁保持继电器可靠动作，施加到线圈上的额定电压须达到额定值，且脉冲宽度设置需达动作电压的5倍以上；对
于双线圈继电器，不要同时向两个线圈施加电压，也不要长时间（大于一分钟）向线圈施加电压；
3.不带软铜编织线的磁保持继电器，负载引出端不能焊锡，不得随意扳动，且不能同时刚性固定两只引出脚。
