测量原理
导波是基于时间行程原理的测量仪表，波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离d与脉冲的时间行程t成正比：
d=c×t/2
其中c为光速

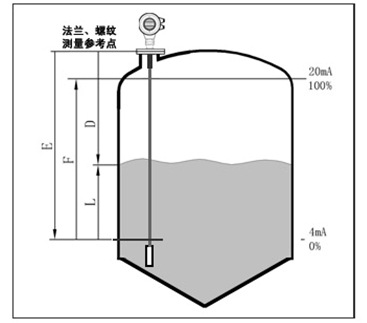

因空罐的距离e已知，则物位l为：
l=e-d
输出
通过输入空罐高度e（=零点），满罐高度f（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20ma输出。
产品简介：
ell-rl400系列导波物位仪表 |  |  |  |
类 别 | ell-rl401 | ell-rl402 | ell-rl403 |
防爆认证 | 防爆认证 | 防爆认证 | 防爆认证 |
测 量范 围 | 30米 | 6米 | 6米 |
过 程 连 接 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 |
过 程 温 度 | -40-250℃ | -40-250℃ | -40-250℃ |
过 程 压 力 | -1.0-40bar | -1.0-40bar | -1.0-40bar |
精 度 | ±1mm | ±1mm | ±1mm |
频 率 范 围 | 100mhz-1.8ghz | 100mhz-1.8ghz | 100mhz-1.8ghz |
防爆/防护等级 | exiaiict6/ip68 | exiaiict6/ip68 | exiaiict6/ip68 |
信 号 输 出 | 4…20ma/hart(两线) | 4…20ma/hart(两线) | 4…20ma/hart(两线) |
