波纹管用于后预应力混凝土结构，作为预应力筋的成孔管道，按形状分有有圆管、扁管两种，每种形式有多种规格选用，满足钢筋、钢绞线、钢丝等不同规格和形式的预应力筋的配套要求。
一、产品规格和型号含义：
如：SBG-50、SBGB-50
SBG：塑料波纹管，50表示波纹管内径，B表示扁管，50表示扁管内径长轴方向
二、特点：
塑料波纹管采用高密度聚乙烯制成，具有如下特点：
1）具有良好的耐腐性，提高预应力筋的防腐性能。
2）具有良好的物理性能，不导电，可防止杂散电流腐蚀，密封性能好，不生锈；荷载下，不渗透：强度高，刚度大，抗冲击性好，不怕踩压。
3）摩擦阻力小，可减少张拉过程中的预应力摩擦损失。
三、外形结构示意图及技术参数（以下参数如有变动，以公司最新资料或合同规定为准）：
1、塑料波纹管圆管：
型号 | 内径d | 外径D | 壁厚s | 配套使用锚具型号 |
SBG-50 | Φ50 | Φ61 | 2 | QMV.M15（13）-2～5 |
SBG-55 | Φ55 | Φ68 | 2 | 根据用户需要可配M15（13）-4～5 |
SBG-70 | Φ70 | Φ81 | 2 | QMV.M15-6～9 |
SBG-75 | Φ75 | Φ92 | 2 | 根据用户需要可配M15-8～12，M13-13～19 |
SBG-80 | Φ80 | Φ97 | 2 | 根据用户需要可配M15-10～12，M13-13～19 |
SBG-85 | Φ85 | Φ99 | 2 | QMV.M15-10～12 |
SBG-90 | Φ90 | Φ106 | 2 | 根据用户需要M15-13～17 、M13-20～22 |
SBG-95 | Φ95 | Φ112 | 2 | 作SBG85的连接管 |
SBG-100 | Φ100 | Φ114 | 2 | QMV.M15-13～19 |
SBG-110 | Φ110 | Φ132 | 2.5 | 作SBG100的连接管 |
SBG-120 | Φ120 | Φ136 | 2.5 | QMV.M15-20～-22 |
SBG-130 | Φ130 | Φ146 | 2.5 | QMV.M15-23～31 |
SBG-140 | Φ140 | Φ157 | 3 | QMV.M15-32～37 |
SBG-160 | Φ160 | Φ177 | 3 | QMV.M15-38～58 |
2、塑料波纹管扁管:
型号 | 长轴方向u1 | 短轴方向u2 | 壁厚S | 配套使用锚具型号 |
SBGB-50 | 50 | 20 | 2 | QMV.BM15-2～3 |
SBGB-60 | 60 | 22 | 2 | 根据用户需要BM15-2～3 |
SBGB-72 | 72 | 23 | 2 | QMV.BM15-4 |
SBGB-90 | 90 | 23 | 2 | QMV.BM15-5 |

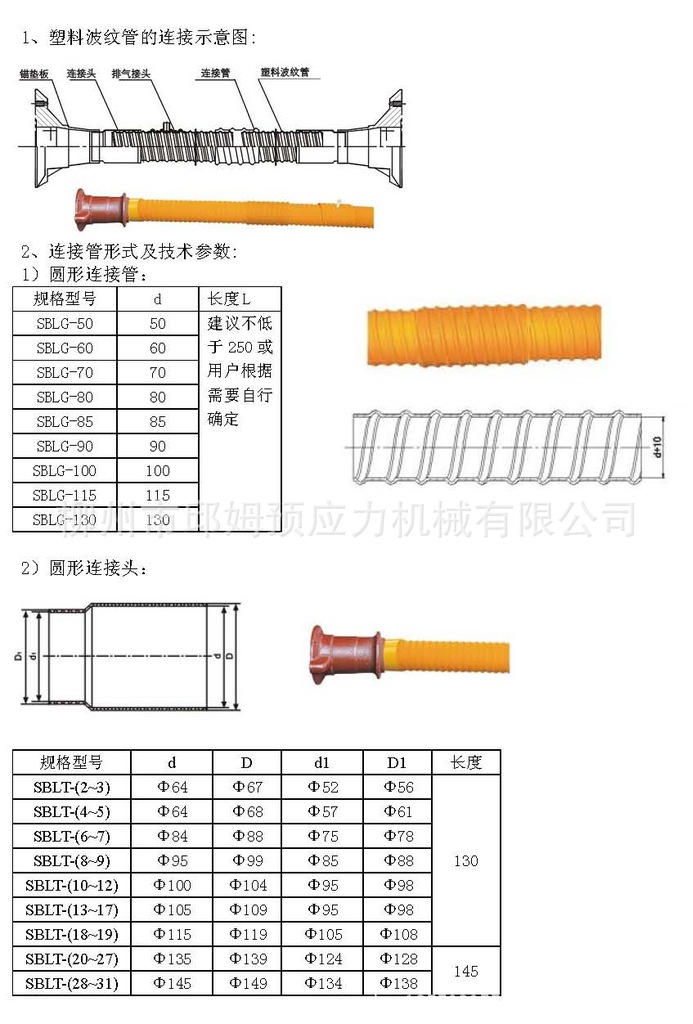

四、塑料波纹管的连接可采用专用连接套连接，也可在施工工地用塑料焊机现场焊接。
温馨提示：
产品规格可按要求定制，因市场价格波动大，详情请旺旺咨询！
