一、概述
◆ 放电计数器
避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造是由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器小动作，当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁计数器线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等等进行卡装密封，高压出线端从底版中心引出。
JS-8型放电计数器采用Sic电阻片，适用于5KA系统35kv及以下电压等级的避雷器。
JSY-10/600、JSY-10/800型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5-10KA系统220kv及以下等级的氧化锌避雷器，并可适用于避雷器的在线监测。
◆ 监测器
避雷器用监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据。JCQ-A、B、C型监测器采用ZnO电阻片，适用于5~10KA系统220KV及以下等级的氧化锌避雷器。
放电计数器，监测器产品性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。
二、放电计数器、监测器技术参数
|
名称 |
型号 |
适用电压KV(r.m.s) |
8/20uS标称放电电流等级KA |
标称放电电流残压&KV |
2ms方波耐受电流&A |
4/10Us冲击大电流<KA |
最大长度mm |
重量kg |
|
放电计数器 |
JS-8 |
6-35 |
5 |
2.5 |
400 |
65 |
185 |
2.84 |
|
JSY-10/600 |
6-110 |
10 |
2.0 |
600 |
100 |
185 |
2.95 |
|
JSY-10/800 |
6-220 |
10 |
1.5 |
800 |
100 |
185 |
3.00 |
|
监测器 |
JCQ-A, B, C |
6-220 |
10 |
1.5 |
600-800 |
100 |
185 |
3.20 |
三、外形
| 三相组合式过电压保护器的使用选择
三相组合式过电压保护器分为无间隙型和有串联间隙型，使用上的区别为：对无间隙型过电压保护器而言，只要系统上有过电压，都能很好的吸收和抑制；而有间隙型过电压保护器，只有系统上过电压的能量达到击穿过电压保护器中串联间隙型而使其放电时，有间隙型过电压保护器才会动作。
所以在选型上建议用户：常规情况下选择无间隙型过电压保护器，系统扰动电压过大或开关频繁分合的场所选择有间隙型过电压保护器为宜。
为了方便客户的各种使用场合，我公司投入了较大的开发力度，开发出多种组合式过电压保护器及配套仪器，供用户选择。
电缆加长订货时说明：户外型不配高压电缆线，如需订货时说明。
六、型号定义
本产品尚无严格的国际定义规则，目前各生产企业，按自己再国家检测中心申请的型号，来定义自己的型号，各企业同样用途茶农型号差别很大。尚未拿到型号认证证书的生产企业，通常参考JB/T8459-1996《避雷器产品型号编制方法》的总体规定进行扩展定义。
我公司产品的国家认证型号为TBP，其型号定义如
同时改产品也可按JB/T8459-2006《避雷器产品型号编制方法》的编制原则进行扩展定义，具体型号定义如下：
七、外形尺寸图
 八、无间隙型过电压保护器技术参数
|
系统额定电压kv |
保护器额定电压kv |
接线方式 |
持续运行电压kv |
直流U1mA参考电压≮kv |
工频参考电压≮kv |
标称放电电流下残压≯kv |
2ms方波冲击电流耐受≮kA |
备注 |
|
6 |
10 |
相—相 |
8.0 |
15.0 |
11.5 |
27 |
200 |
电站型 |
|
相—地 |
14.4 |
10.0 |
27 |
|
10 |
17 |
相—相 |
13.6 |
25.0 |
18.0 |
45 |
200 |
|
相—地 |
24.0 |
17.0 |
45 |
|
35 |
51 |
相—相 |
40.8 |
88.0 |
59.0 |
150 |
200 |
|
相—地 |
73.0 |
51.0 |
134 |
|
6 |
10 |
相—相 |
8.0 |
15.0 |
11.0 |
27 |
400 |
并联补偿电容器组 |
|
相—地 |
13.8 |
10.0 |
27 |
|
10 |
17 |
相—相 |
13.6 |
25.0 |
18.0 |
45 |
400 |
|
相—地 |
23.0 |
17.0 |
45 |
|
35 |
51 |
相—相 |
40.8 |
88.0 |
59.0 |
150 |
400 |
|
相—地 |
73.0 |
51.0 |
134 |
|
6.3 |
8.0 |
相—相 |
6.9 |
15.0 |
10.0 |
25 |
400 |
保护旋转电动机 |
|
相—地 |
11.3 |
8.0 |
19 |
|
10.5 |
13.5 |
相—相 |
11.5 |
24.0 |
16.5 |
38.7 |
400 |
|
相—地 |
18.9 |
13.5 |
31 |
|
6.3 |
8.0 |
相—相 |
6.9 |
15.0 |
10.0 |
25 |
400 |
保护旋机发电机 |
|
相—地 |
11.3 |
8.0 |
19 |
|
10.5 |
13.5
17.5 |
相—相 |
11.5 |
24.0 |
16.5 |
38.7 |
400 |
|
相—地 |
18.9 |
13.5 |
31 |
|
13.8 |
4.8 |
相—相 |
13.8 |
26.0 |
21.5 |
53 |
400 |
|
相—地 |
21.0 |
17.5 |
40 |
|
6.3 |
13.5 |
相—地 |
3.8 |
6.8 |
4.8 |
12 |
250 |
电机中性点保护 |
|
10.5 |
17.5 |
相—地 |
6.4 |
11.4 |
8.0 |
19 |
250 | |
| |
|

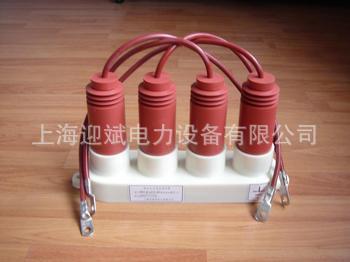

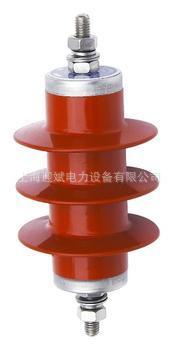

三相组合式过电压保护器（三相组合式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，其特点在限制相地之间过电压的同时，又对相间过电压进行有效地限制，这是普通避雷器无法做到的。广泛应用于保护真空开关，旋转电机，并联补偿电容器，发电厂，变电站等等，这种组合式保护器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施，一台组合式保护器可起到六台普通避雷器的作用。由于保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，深受电力系统的欢迎。
二、执行标准
本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-2006《避雷器产品型号编制方法》。
三、结构特点
1.结构新颖独特，四元件星形接法，技术性能优异，绝缘耐高压，极大地利用和缩减了使用空间；
2.复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污、憎水性好；
3.高压电缆接线，保证绝缘强度，安装灵活；
4.体积小，重量轻，节省占地，特别适合在各种开关柜内安装（本公司产品设计独特，即可垂直安装，也可水平安装。
四、使用条件
1.海拔高度不大于2000m；
2.环境温度：-40℃~+40℃；
3.电源频率：48Hz~65Hz；
4.长期施加在保护器上的工频电压不超过保护器的持续运行电压；
5.最大风速不超过35m/s；
6.地震烈度7度及以下地区。
五、三相组合式过电压保护器的使用选择
三相组合式过电压保护器分为无间隙型和有串联间隙型，使用上的区别为：对无间隙型过电压保护器而言，只要系统上有过电压，都能很好的吸收和抑制；而有间隙型过电压保护器，只有系统上过电压的能量达到击穿过电压保护器中串联间隙型而使其放电时，有间隙型过电压保护器才会动作。
所以在选型上建议用户：常规情况下选择无间隙型过电压保护器，系统扰动电压过大或开关频繁分合的场所选择有间隙型过电压保护器为宜。
为了方便客户的各种使用场合，我公司投入了较大的开发力度，开发出多种组合式过电压保护器及配套仪器，供用户选择。
电缆加长订货时说明：户外型不配高压电缆线，如需订货时说明。
六、型号定义
本产品尚无严格的国际定义规则，目前各生产企业，按自己再国家检测中心申请的型号，来定义自己的型号，各企业同样用途茶农型号差别很大。尚未拿到型号认证证书的生产企业，通常参考JB/T8459-1996《避雷器产品型号编制方法》的总体规定进行扩展定义。
我公司产品的国家认证型号为TBP，其型号定义如
同时改产品也可按JB/T8459-2006《避雷器产品型号编制方法》的编制原则进行扩展定义，具体型号定义如下：

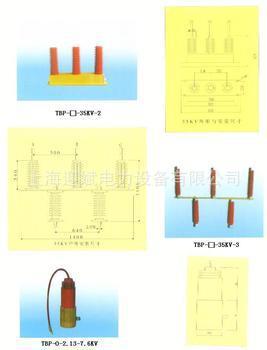

七、外形尺寸图
八、有间隙型过电压保护器技术参数
-
|
系统额定电压kv |
避雷器额定电压kv |
接线方式 |
1.2/50μs冲击放电电压≯kVp |
工频放电电压≮kv |
标称放电电流下残压≯kv |
2ms方波冲击电流耐受≮kA |
备注 |
|
6 |
7.6 |
相—相 |
38.0 |
17.0 |
22 |
200 |
电站型 |
|
相—地 |
35.0 |
16.0 |
22 |
|
10 |
12.7 |
相—相 |
56.0 |
29.0 |
36 |
200 |
|
相—地 |
50.0 |
26.0 |
36 |
|
35 |
42 |
相—相 |
144.0 |
92 |
124 |
200 |
|
相—地 |
134.0 |
82 |
116 |
|
6 |
7.6 |
相—相 |
38.0 |
17.0 |
22 |
400 |
并联补偿电容器组 |
|
相—地 |
35.0 |
16.0 |
22 |
|
10 |
12.7 |
相—相 |
56.0 |
29.0 |
36 |
400 |
|
相—地 |
50.0 |
26.0 |
36 |
|
35 |
42 |
相—相 |
1440 |
92 |
124 |
400 |
|
相—地 |
134.0 |
82 |
114 |
|
6.3 |
7.6 |
相—相 |
21.0 |
16.0 |
20 |
400 |
保护旋转电动机 |
|
相—地 |
19.0 |
15.0 |
16 |
|
10.5 |
12.7 |
相—相 |
33.0 |
28.0 |
33 |
400 |
|
相—地 |
30.0 |
23.0 |
25 |
|
6.3 |
7.6 |
相—相 |
21.0 |
16.0 |
20 |
400 |
保护旋机发电机 |
|
相—地 |
19.0 |
15.0 |
16 |
|
10.5 |
12.7 |
相—相 |
33.0 |
28.0 |
33 |
400 |
|
相—地 |
30. |
23.0 |
25 |
|
6.3 |
4.8 |
相—地 |
12.0 |
9.0 |
10 |
250 |
电机中性点保护 |
|
10.5 |
8.0 |
相—地 |
19.0 |
15.0 |
16 |
250 | |
| |
