1、概述

FN5-12R(L)型户内交流高压负荷开关—熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成。该产品经全面形式试验和长期的试运行考核，性能达到IEC420和GB3804标准要求，与国外同类产品比较，技术参数已经达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效的避免了设备的缺相运行。

该产品的研制成功填补了国内空白，可实现开关，隔离和接地三工位。

2、用途

FN5-12R（L）型户内交流高压负荷开关—熔断器组合电气亦称带脱扣装置负荷开关适用于交流50HZ，额定电压6-12KV的网络中，可开断负荷电流，过载电流及短路电流，本负荷开关可配用CS6-1型手动操动机构，本产品专用CS手动操动机构构成CJ电动操动机构。

3、正常工作环境条件

(1).周围空气温度不高于+40°c，不低于-25°c。

(2).海拔不超过1000m.

(3).相对湿度：日平均值不大于95％，月平均值不大于90％，

(4).周围空气盈不受腐蚀性或可燃性气体及水蒸气等明显污染。

(5).无经常性的剧烈振动。

4、结构

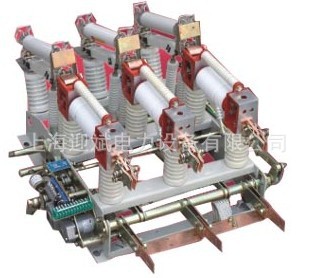

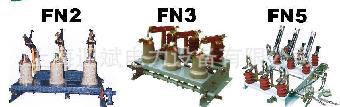

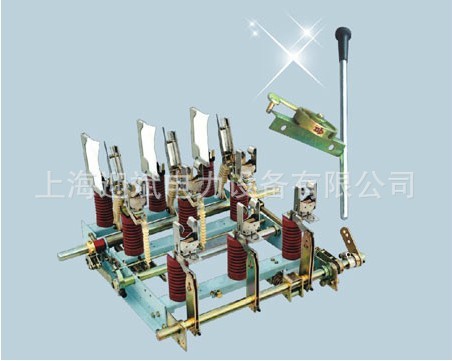

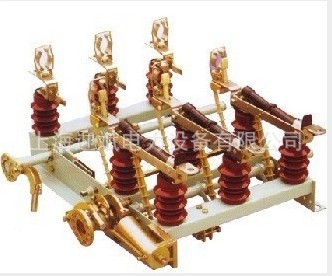

本负荷开关的外形与一般户内隔离开关相似，开关的底部为底架，传动机构装于其中，若带接地刀，还配有连锁机构，底架上装有六只绝缘子起支持作用。上，下绝缘子分别装有触座，支座，触刀装在支座上，与触座接触后，形成了电流回路，灭弧器装于触刀片之间。

1 负荷开关开断负荷电流的灭弧过程

负荷开关合闸时，主回路与辅助回路并联，电流大部分流经主回路。而当负荷开关分闸瞬间，主回路先断开，电流只通过辅助电流回路。由于开关继续运动，致使灭弧管内的弹簧压缩到某一极限位置时，动弧触头快速与静弧触头分离所产生的电弧，使灭弧棒产生一定量的气体，使电弧迅速熄灭。

2 分，合闸原理

负荷开关底架中装有转轴，转轴与绝缘拉杆相连，转轴转动使触刀运动，底架的一侧装有弹簧装置及操作转盘，由操动机构驱动使压缩弹簧储能，过死点后，弹簧能量释放，作用于转轴上，实现快速分，合闸。

5、订货须知

1.负荷开关的型号，名称，数量。

2.若配熔断器请注明熔断器的型号，额定电压，额定电流。

3.所配机构的型号
