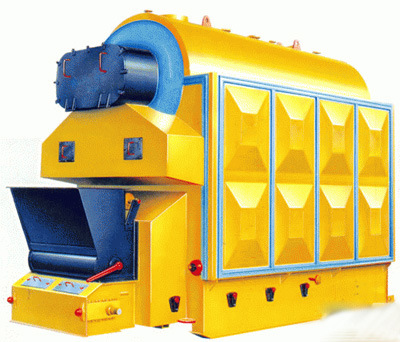

DZL型链条炉排锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
性能特点：
1.锅炉型式为卧式快装水火管锅炉、工质自然循环。
该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。
本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。
2 .设计性能先进：
该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。左右集箱采用无缝钢管制成。
3.锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。
4.炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。
5.水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。
6.燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。
锅炉的工作过程：
颗粒大致均匀的煤块由自动上煤机投落在煤斗内，在链条炉排的转动下进入前拱进行预热区。在着火区燃尽后落入渣池。炉膛燃烧产生的高温烟气由拱口在两翼烟道下部进入炉膛后部，再由两翼烟道进行换热，向前流经前烟箱，进入对流管束换热后由锅筒尾部进入省煤器、除尘器、通过引风机送入烟囱，排入大气。
锅炉给水由锅炉给水泵完成，软化水由给水管省煤器，然后进入锅筒，再由下降管进入左右集箱。两侧水冷壁进行吸热汽化产生蒸汽，蒸汽进入锅筒内汽水分离器，经分离后由主汽阀进入需热流程。产品使用说明书

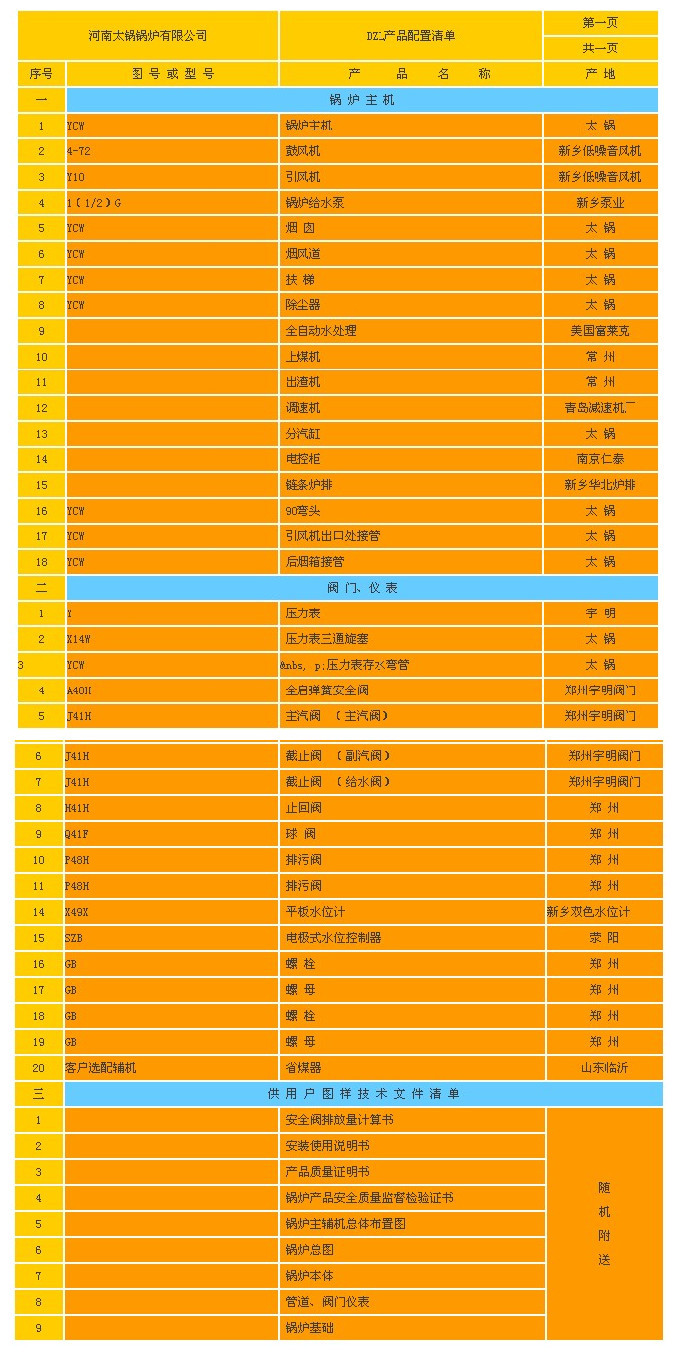

锅炉型号 | DZL1-0.7(1.25)-AⅡ
| DZL2-0.7(1.25)-AⅡ
| DZL4-1.25-AⅡ
| DZL6-1.25-AⅡ
| DZL8-1.25-AⅡ
| DZL10-1.25-AⅡ
| ||||||||
额定蒸发量t/h | 1
| 2
| 4
| 6
| 8
| 10
| ||||||||
额定工作压力MPa | 0.7(1.25)
| 0.7(1.25)
| 1.25
| 1.25
| 1.25
| 1.25
| ||||||||
额定蒸汽温度℃ | 171(194)
| 171(194)
| 194
| 194
| 194
| 194
| ||||||||
额定给水温度℃ | 20
| 20
| 20
| 20
| 20
| 20
| ||||||||
参考受热面积m² | 39.5
| 76.12
| 135.98
| 226.72
| 396.26
| 412.3
| ||||||||
炉排面积m² | 2.65
| 3.74
| 4.3
| 7.22
| 10.3
| 11.8
| ||||||||
设计燃料 | AⅡ类烟煤
| AⅡ类烟煤
| AⅡ类烟煤
| AⅡ类烟煤
| AⅡ类烟煤
| AⅡ类烟煤
| ||||||||
热效率% | 77.16
| 77
| 78
| 81
| 81
| 79.6
| ||||||||
燃料消耗量kg/h | 155
| 311
| 615
| 888
| 1185
| 1507
| ||||||||
排放浓度mg/Nm³ | <80
| <80
| <80
| <80
| <80
| <80
| ||||||||
排烟黑度 林格曼 | ≤1级
| ≤1级
| ≤1级
| ≤1级
| ≤1级
| ≤1级
| ||||||||
外形尺寸 长m×宽m×高m | 4.12×1.92×3.25
| 5.6×2.6×3.32
| 6.78×2.73×3.25
| 6.92×2.83×3.72
| 7.56×3.28×4.25
| 9.5×3.35×4.9
| ||||||||
锅炉参考重量t | 11.35
| 22.73
| 27.26
| 38.13
| 54.26
| 57.63
| ||||||||
主汽阀口径DNmm | 50
| 80
| 100
| 150
| 150
| 150
| ||||||||
给水阀口径DNmm | 32
| 40
| 40
| 40
| 40
| 50
| ||||||||
安全阀口径DNmm | 2×40
| 2×50
| 2×50
| 2×80
| 2×80
| 2×80
| ||||||||
排污阀口径DNmm | 40
| 40、50
| 40、50
| 40、50
| 40、50
| 40、50
| ||||||||
液位计口径DNmm | 25
| 25
| 25
| 25
| 25
| 25
| ||||||||
鼓风机
| 型号 | T4-72-12NO3.3A右°
| T4-72-11NO3.6A右°
| T4-72-11NO4.6A右°
| T4-72-12NO6.4A右°
| T4-72-12NO7.0A右°
| T4-72-12NO8.5A右°
| |||||||
| 风压 | 1260
| 1350
| 1580
| 1850
| 2165
| 2538
| |||||||
| 风量 | 1768
| 3850
| 5890
| 8300
| 11258
| 13852
| |||||||
| 电机功率 | 1.5
| 3
| 5.5
| 7.5
| 11
| 15
| |||||||
| 主轴转速 | 2900r/min
| 2900r/min
| 2900r/min
| 2900r/min
| 1470r/min
| 1470r/min
| |||||||
引风机 | 型号 | Y5-48NO4.5C
| Y5-48NO5C
| Y5-48NO6C
| Y6-41-11 NO9C
| Y6-41-11 N10C
| Y6-41-11 N11C
| |||||||
| 风压 | 2750
| 3084
| 3215
| 3490
| 3534
| 3623
| |||||||
| 风量 | 4200
| 7156
| 11250
| 24582
| 29500
| 35500
| |||||||
| 电机功率 | 4
| 7.5
| 15
| 18.5
| 37
| 45
| |||||||
| 主轴转速 | 2800r/min
| 2800r/min
| 2800r/min
| 1750r/min
| 1750r/min
| 1480r/min
| |||||||
给水泵 | 型号 | 1.5GC5×4
| 1.5GC5×7
| 1.5GC6×7
| 2GC5×7
| 2GC6×7
| 2GC6×7
| |||||||
| 流量 | 4.2m³/h
| 6m³/h
| 7.5m³/h
| 7.5m³/h
| 15m³/h
| 15m³/h
| |||||||
| 扬程 | 165
| 165
| 165
| 165
| 224
| 224
| |||||||
| 转速 | 2900r/min
| 2900r/min
| 2900r/min
| 2900r/min
| 2900r/min
| 2900r/min
| |||||||
| 电机功率 | 5.5KW
| 7.5KW
| 7.5KW
| 11KW
| 22KW
| 22KW
| |||||||
调速器 | 型号 | GL1T
| GL2T
| GL4T
| GL6T
| GL8T
| GL10
| |||||||
| 轴扭矩 | 2000NM
| 3000NM
| 5000NM
| 8000NM
| 9000NM
| 10000NM
| |||||||
| 电机功率 | 0.55KW
| 0.55KW
| 0.55KW
| 0.75KW
| 1.1KW
| 1.1KW
| |||||||
出渣机 | 型号 | GBC-1B
| GBC-2B
| GBC-4B
| GBC-6B
| GBC-8B
| GBC-10B
| |||||||
| 出渣量 | 800kg
| 1000kg
| 1500kg
| 1500kg
| 2000kg
| 2000kg
| |||||||
| 电机功率 | 0.75KW
| 1.1KW
| 1.1KW
| 1.1KW
| 1.5KW
| 1.5KW
| |||||||
上煤机 | 型号 | SMJ-1
| SMJ-2
| SMJ-4
| SMJ-6
| SMJ-8
| SMJ-10
| |||||||
| 煤斗容量 | 0.13m³
| 0.16
| 0.19
| 0.23
| 0.27
| 0.38
| |||||||
| 电机功率 | 1.1KW
| 1.1KW
| 1.1KW
| 1.1KW
| 1.1KW
| 1.1KW
| |||||||
除尘器 | 型号 | CCQ-1
| CCQ-2
| CCQ-4
| CCQ-6
| CCQ-8
| CCQ-10
| |||||||
配电柜 | 型号 | DKG-1
| DKG-2
| DKG-4
| DKG-6
| DKG-8
| DKG-10
| |||||||
