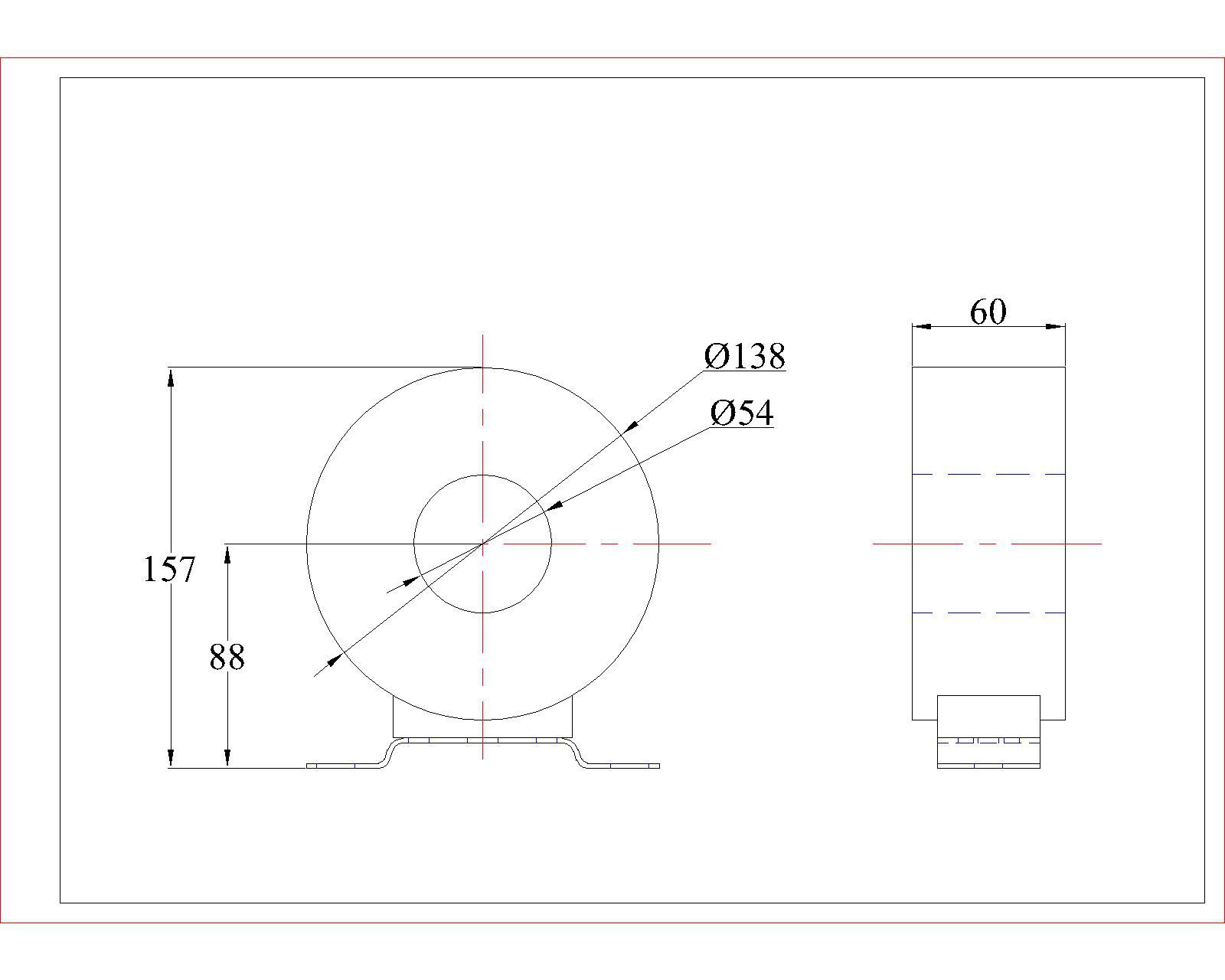

尺寸图
额定电流比、准确级及其额定负载如下表所示，额定二次电流5A或1A。
型 | LDCJ1-35 |
额定一次电流 | 单绕组准确级及额定负载（VA） | 双绕组准确级及额定负载（VA） |
0.2S | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0.2S | 0.5 | 10P15 | 10P10 |
50 | | | 5 | | 2.5 | 5 | | 2.5 | | 2.5 |
75 | | 2.5 | 10 | | 2.5 | 5 | | 5 | | 2.5 |
100 | 2.5 | 5 | 10 | 2.5 | 5 | 7.5 | 2.5 | 5 | 2.5 | 3.75 |
150 | 5 | 7.5 | 15 | 3.75 | 7.5 | 10 | 3.75 | 7.5 | 2.5 | 5 |
200 | 10 | 10 | 20 | 5 | 10 | 15 | 5 | 10 | 5 | 7.5 |
300 | 15 | 20 | 30 | 7.5 | 15 | 20 | 10 | 15 | 5 | 10 |
400 | 20 | 30 | 40 | 10 | 15 | 30 | 15 | 25 | 7.5 | 15 |
500 | 25 | 30 | 50 | 15 | 20 | 40 | 20 | 30 | 10 | 20 |
600 | 25 | 30 | 60 | 20 | 25 | 50 | 20 | 30 | 10 | 25 |
