MPDY型线路取电装置

概述

在电力系统中为了实现智能电网，需要对电网中的各个节点，能实现遥信、遥测、遥控，以及其他故障检测与保护等功能，必须在每个节点出安装相应的自动化装置。在线路上安装装置时，经常因电源问题得不到解决或解决成本过高，而无法实施。CT取电电源方案是解决上述问题的一种行之有效的方案之一。

CT取电原理

在电力线路上安装取点CT，将线路中的负荷电流通过取点CT感应出一定的电能量后，再由专用的CT取电电源模块转换成相应的直流稳压电源，供自动化装置使用。

使用范围

该产品适用于电力电缆线路，取电CT安装于单相电缆上。一般用于电缆分支箱、环网柜、开关柜或高压等电位等场所。

技术指标

电源模块MPDY-1

概述

MPDY-1型电源模块，是一种以取电CT作为获得电源的一种装置，在电力线路上安装配套的取电CT，将线路中的负荷通过取电CT感应出一定的电能量后，再由该电源模块转换成直流电源，供自动化装置使用。

MPDY-1型电源模块，是将取电CT所取得的电能量转化为所需直流电压的电源模块，该模块为PCB焊接封装形式。可单路区电，也可双路取电。

规格

启动电流：≥10A

输出功率：
0.5W-20W

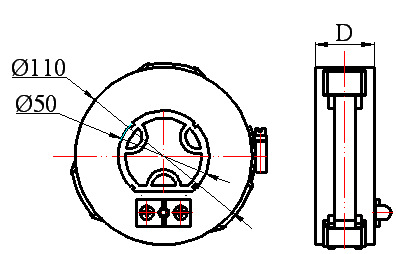

开启式取点电流互感器

概述

随着紧凑型全绝缘开关柜在电力系统的广泛应用器体积也被设计的越来越小，内部空间十分有限，安装作为电源的电压互感器十分困难。LDK-10P型开启式取电电流互感器经特殊设计，直接从一次侧取得电能配上电源电路作为小型用电设备的电源使用。解决了以上问题。该互感器适用于各个电压等级下的电缆系统，具有体积小、重量轻、可开启、便于安装等特点，安装时直接卡在连接好的进出线电缆上，拧紧抱箍，方便美观。

该型号电流互感器选用了日本新日铁进口硅钢片作为导磁材料，具有铁芯可分割，磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的ABS壳体内，防潮湿，性能稳定，无需维护。

额定频率：50Hz or 60Hz；
环境温度：－350C-+550C

额定二次电流：5A or 1A；
日平均温度：≤400C。

工频耐压:3kV , 1min；
海拔高度：≤3000m

额定扩大电流：120%In；
大气条件：大气中无严重污秽

执行标准： IEC 185:1987
GB1208-2006

P2表示一次极性端，S1、S2表示二次极性端；P2和S2为同名端（减极性）。

参数一览表
