- DC、RF和光信号开关能力
- 支持宽范围的输入信号
- 非常方便与数字多用表和数字源表组合成自动测量系统
- 可显示全部通道的工作状态
- 2个独立插槽
- 支持30多种开关/控制卡
7001是一个半机架尺寸的高密度开关控制器,在工业测试测量方面支持最宽范围的信号接入。DC开关能力从纳伏到1100伏,从fA飞安(10^-15A)到5A,再加上RF和光开关能力,使7001成为应用广泛的测量工具。可以不接计算机而有7001自己控制测试过程的每一步动作。
简单的程序即可控制通道间隔、扫描间隔和扫描次数。一个内置的非易失存储器可以存储100种开关状态的组合。

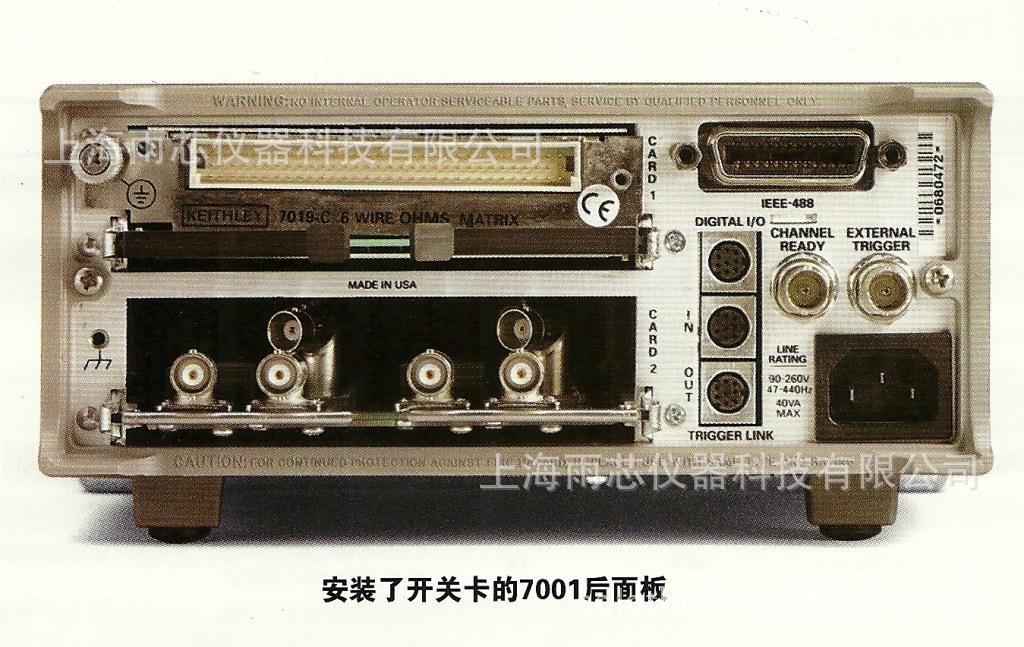

7001的每一个插槽可以达到40通道的容量。这意味着7001需要的开关卡更少,减少对开关硬件的需要。7001的模拟背板连接可将2块卡组成一个80路的多路复用器或一个4*20的矩阵,或一个复用器/矩阵的组合(矩阵可被扩展)。
7001的主机上的真空荧光显示屏,可同时显示每一通道的开关状态。这些显示包括开关组合状态的图形显示,使得配置测试系统,修改和调试都非常方便。插槽内的两个卡的状态一边一个显示在同一屏幕上。
触发链接是一种高速触发总线,可以在7001和其他仪器之间提供简捷的触发协调。这种总线可以在扫描时消除GPIB通讯导致的延迟,大大加快了系统总的工作速度。
