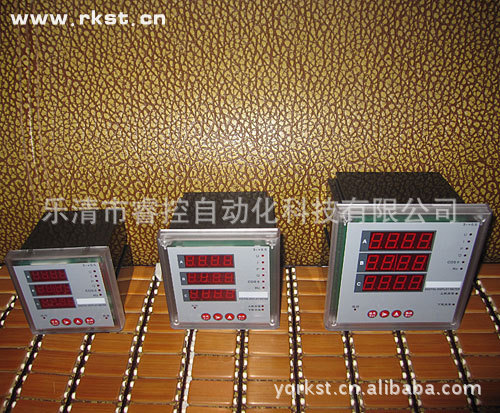

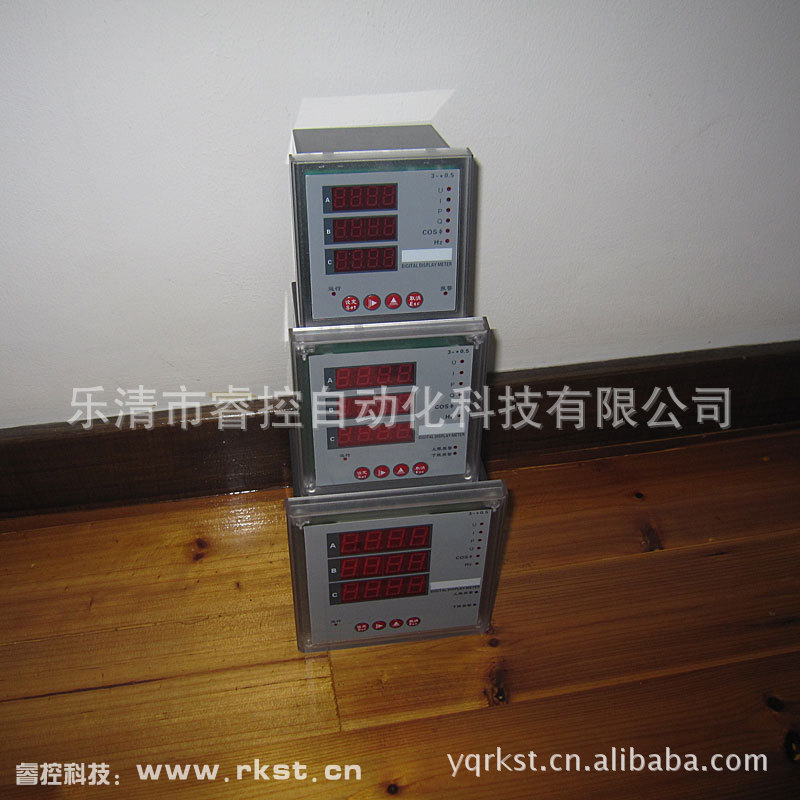

PD系列智能数显表，可定制功能，自主研发，产品稳定，质量有保证

概述

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用通讯协议。

功能特点

　　测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能

　　计量：正反向有功电能，感性容性无功电能

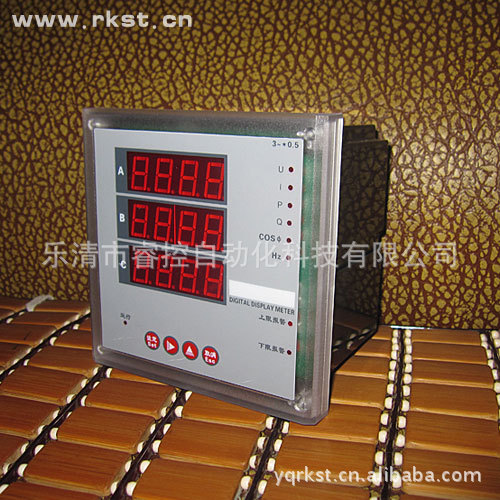

　　显示：三排LED数码管显示，可视度高

　　通讯：RS485通讯，MODBUS-RTU协议

　　输出：2路电能脉冲输出(脉冲常数10000imp/kwh)

　　扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

　　配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能

　　用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

安装方法

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2）.取出仪表，松开定位螺丝，取下固定夹。
3）.将仪表安装插入配电柜的仪表孔中。
4）.插入仪表的固定夹，固定定位螺丝。 注：L-N为辅助电源 请按仪表外壳接线图正确接线！

辅助电源

　　多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。 A． 采用交流电源建议在火线一侧安装1A的保险丝。 B． 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
