抓岩机抓斗产品介绍

 抓岩机抓斗系统由25马力气动机，提升减速机卷筒，制动器，悬吊装置，钢丝绳及25马力气动机进气管等组成，钢丝绳的一端固定在臂杆上，另一端绕过连接抓斗的动滑轮和定滑轮，然后沿臂杆向上，通过两个滑轮，最后固定在卷筒上，当25马力气动机通风运转时驱动减速机带动卷筒回转，实现抓斗提升和下降的动作。



抓岩机抓斗抓斗以钢丝绳的悬吊在臂杆顶端，其抓斗配气阀安装于机架司机室左侧上方：抓着呢由8个抓片，9根拉杆，耳盘，气缸活塞机构和悬吊机构组成。抓斗进气管与机架出气管边通。抓斗操纵管直接接操纵阀，抓斗工作时，以操纵管控制配气阀可使抓斗张开闭合，以实现抓料或缷料工作。



抓岩机抓斗的主要技术参数：



型    号     0.6m3    0.4m3



气缸直径           600㎜   500㎜



活塞行程        575㎜      560㎜



抓片数        8片        8片



抓片张开外直径     2060㎜   1965㎜



抓片闭合外径    1604㎜   1296㎜



压缩空气工作压力 0.5～～0.7mpa 0.5～～0.7mpa



合拢状态尺寸mm Φ1604×2240  Φ1296′2196

 抓岩机抓斗的制动器和气动机一起工作，当气动机接通时，制动阀风缸同时接通压缩空气进入制动气缸，推动活塞移动，使制动带松开，制动轮自由转动。反之，当气动机停止转动时，制动带弹簧张力张紧而刹车，从而保证抓斗可在任意高度上停止不动。

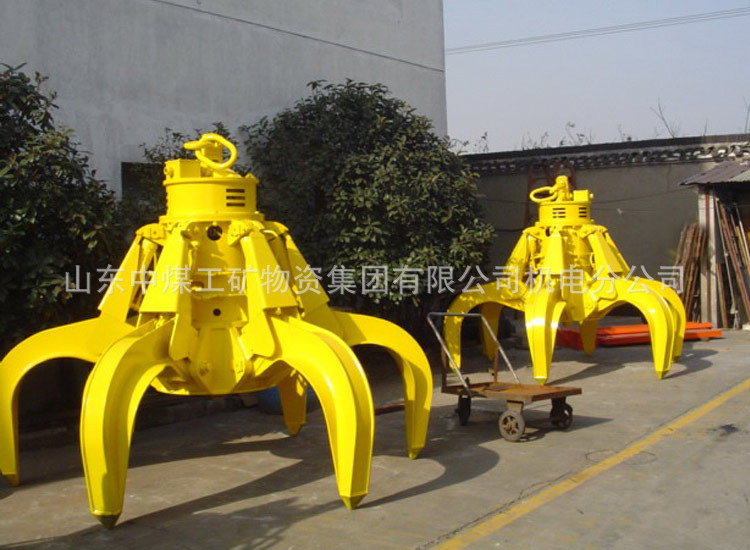

抓岩机抓斗实拍图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
