| | MMZ B和MMZ E切合实际的结构，使其可采用车间吊车或叉车上下料 | | |
经典机型
怎样才能精确测量来自通用机械、车辆底盘，航天工业或通讯和卫星装备的大体积工件呢？最好采用柔性测量中心MMZ B和MMZ E，通过该测量机的开放式结构和布置在Y轴两测的测量系统可以快速而方便地测量大工件。
重要特征- 具有大测量空间的桥式结构产品系列具有高度灵活性
- 甚至在靠近生产现场的区域，也能保持最优的精度、速度和重复性
- 方便放置并且无阻碍地进入测量空间
- 上料系统的集成
- 考虑周密的测量技术和动态特性
机器技术

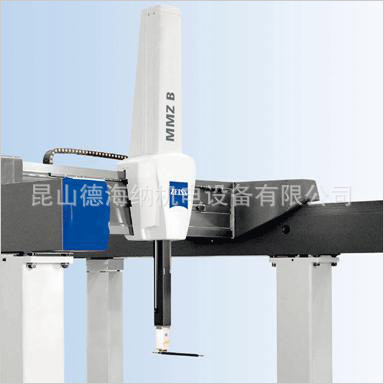

装备VAST gold主动扫描探头的MMZ龙门式三坐标
高位布置的导轨- 提高了抗污染能力
- 特殊涂层和基础结构使其保证高重复精度
- 得到最轻运动质量
- 用低驱动功率实现高速移动
- 气浮导轨实现了具有出色运动特性的成本优惠方案
耐温性设备几何结构- X与Y轴测量系统布置在同一层面上，以使空间温差的影响降到最低程度。
传感器- RDS带有TP6、TP20、TP200用于单点触发，带有测量探头VASTXXT用于扫描或单点触发。
- 光学直线扫描仪WBScan用于表面测量
- 只用MMZ B：VAST gold用于扫描或单点触发。
| | 测量范围(in mm)
MMZ B 2000:
2000 x 3000 – 5000 x 1500 (2000)
MMZ B 2500:
2500 x 3000 – 6000 x 1500 (2000)
MMZ E 2000:
2000 x 3000 – 5000 x 1000 (1500)
MMZ E 2500:
2500 x 3000 – 5000 x 1000 (1500) |
可配置的传感器
| VAST gold | | RDS Sensor Carrier | | RST-P | | VAST XXT |
|
 |
