电机技术参数:

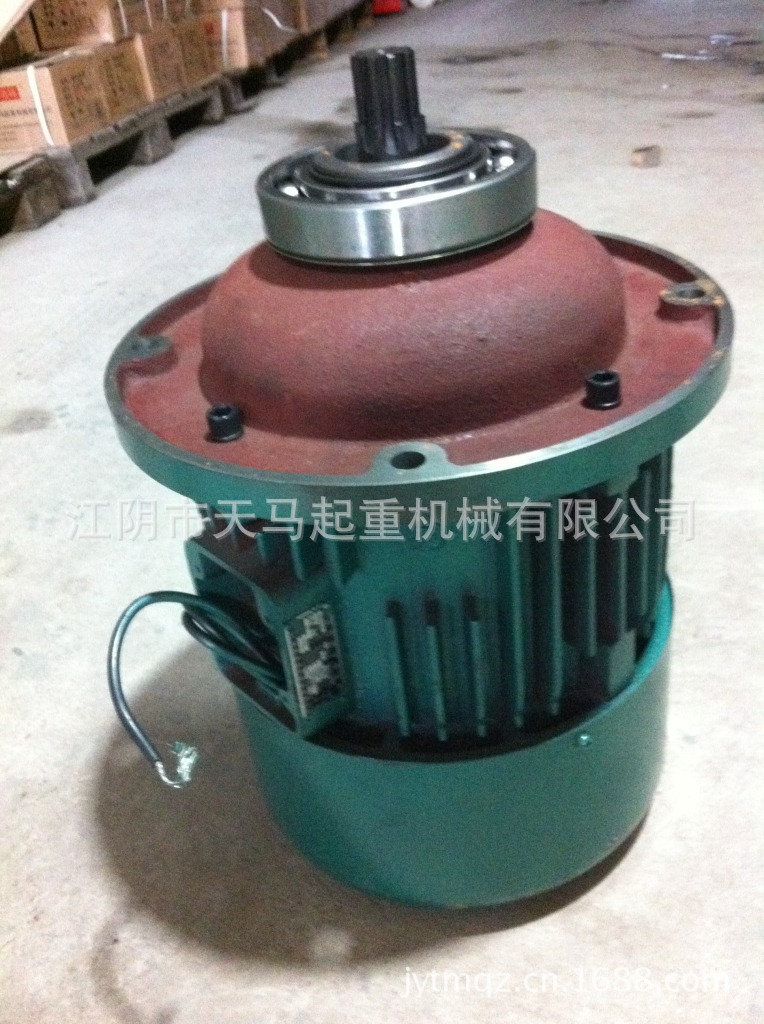

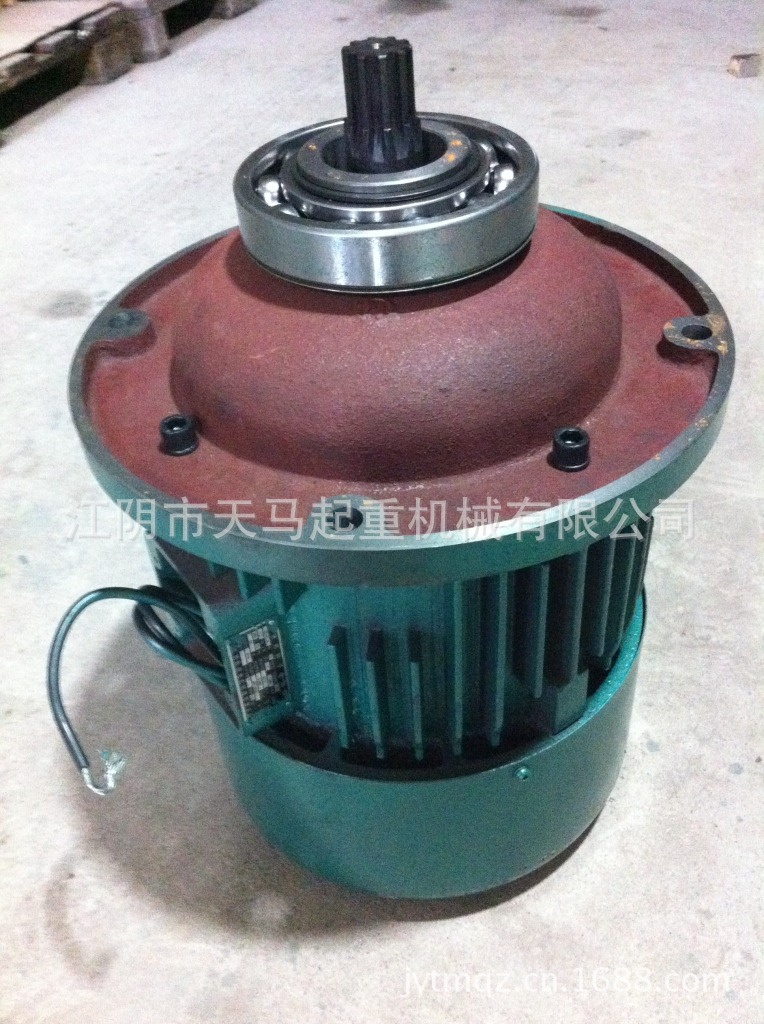

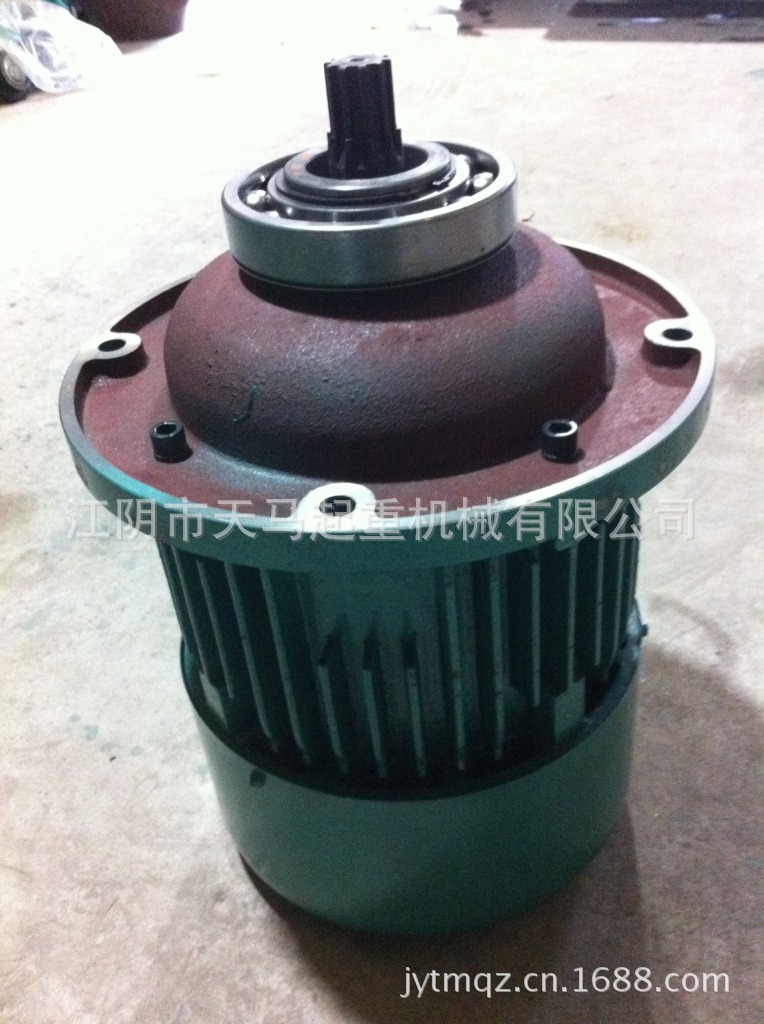

江阴凯澄电动葫芦上下用电机ZD22-4 级 1.5KW电动机,转速1380转,额定电压380伏,锥形转子电动机的制动装置由套在电机转子上的制动弹簧、风扇制动轮和锁母组成。电动机运行时,锥形转子电动机的气隙磁场产生轴向磁拉力,压缩制动弹簧,使风扇制动轮与电机端盖上的制动环脱开,电机能自由转动。断电时,轴向磁拉力消失,转子在制动弹簧的推力下产生轴向移动,使风扇制动轮压紧制动环,产生摩擦力,迫使电机迅速停转并绑住转子,以防止起吊的重物下落,保障安全。
电机剖面图:

电机风叶制动轮调整方法;
电动葫芦使用一段时间后,如出现制动不可靠、下滑距离超过规定要求时,须对电机的风叶制动轮调整:
1.检查风叶制动轮里制动环是否磨损过大或者已经断裂。
2.检查风叶制动轮是否和铝合金体之间打滑松动磨损。
3.如制动环已经磨损,10t电动葫芦13KW以下电机可折下锁紧螺母,向外拧紧两圈,装上锁紧螺母后,观察电机的轴向窜动在2-5mm之间为佳。
本公司专业经营江阴凯澄电动葫芦用锥形转子电动机。
型号参数:
型号项目 | 额定 功率 kW | 额定 电流 A | 额定 转速 r/min | 起动 转矩 | 起动 电流 A | 效率 % | 功率因素 cosφ | 磁拉力 kg | 制动力矩 N·m |
额定 转矩 |
ZDI12-4 | 0.4 | 1.25 | 1380 | 2 | 7 | 67 | 0.72 | 15 | 4.41 |
ZDI21-4 | 0.8 | 2.4 | 1380 | 2.5 | 13 | 70 | 0.72 | 24 | 8.34 |
ZDI22-4 | 1.5 | 4.3 | 1380 | 2.5 | 24 | 72 | 0.74 | 36 | 16.67 |
ZDI31-4 | 3.0 | 7.6 | 1380 | 2.7 | 42 | 79 | 0.77 | 74 | 34.32 |
ZDI41-4F1 | 4.5 | 11 | 1380 | 2.7 | 60 | 78 | 0.80 | 98 | 49.03 |
ZDI41-4 | 7.5 | 18 | 1400 | 3 | 100 | 79 | 0.80 | 153 | 83.3 |
ZDI51-6 | 13 | 30 | 1400 | 3 | 165 | 80 | 0.82 | 198 | 147.10 |
ZDI52-4 | 18.5 | 42 | 1400 | 3 | 229 | 82 | 0.82 | | 252 |
ZDX 62-6 | 18.5 | 43 | 960 | 2.8 | 202 | 84 | 0.83 | | 390 |
ZDI62-4 | 24 | 55 | 1400 | 2.8 | 300 | 83 | 0.82 | | 390 |
