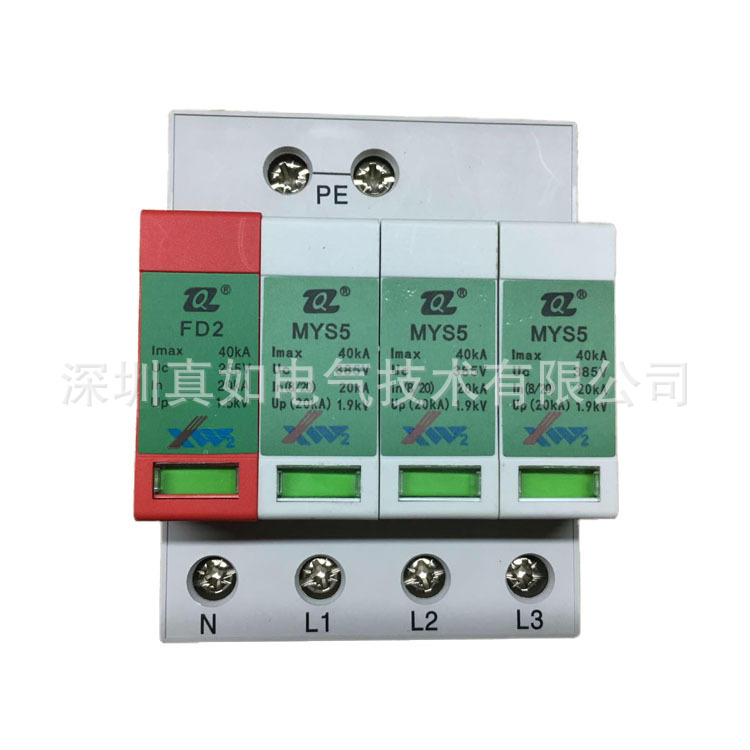

浪涌保护器 防雷防护器西无二青竹牌MYS5-385/20-3P+NPE型防雷器
MYS5, Imax 40kA, Uc 380V
In(8/20) 20kA, Up (20kA) 1.9kV
另外需要模块或者不是一整套购买的 请联系客服
注：单价是一套的价格
MYS5 型防雷器功能& 特点 功能 MYS5型指示报警过电压保护器主要应用于220V电源系统的保护，产品有单只任意组合、双接地和单相电源全模式保护。
MYS5 型防雷器特性 ● 吸收本领大（5kA——40kA），限制电压低；
● 响应速度快（≤25ns）；
● 随时可以更换任一模块，检修维护方便；
● 有热熔断器和电流熔断器控制的双重监控隔离装置；
● 带有远程监控报警端子；
● 窗口红色为故障状态；
● 组合式结构方便地实现不同保护方式的设计。
MYS5 型防雷器技术参数
型号规格 | ImA电流下的电压（V） | 最大持续电压 | 限制电压 | 电压保护水平 | 额定冲击电流
In（15次）8/20us
（kA） | 最大冲击电流Imax（1次）8/20us
（kA） |
a.c.
r.m.s
(V) | d.c (V) | Vp (V) | Ip
8/20us
(A) | Up(In冲击电流)
（V） |
MYS5-75/5 | 120 | 75 | 100 | 265 | 100 | 320 | 5 | 10 |
MYS5-75/10 | 120 | 75 | 100 | 265 | 400 | 10 | 20 |
MYS5-75/15 | 120 | 75 | 100 | 265 | 500 | 15 | 40 |
MYS5-115/10 | 180 | 115 | 150 | 320 | 465 | 10 | 25 |
MYS5-130/10 | 200 | 130 | 170 | 350 | 520 |
MYS5-150/10 | 240 | 150 | 200 | 395 | 635 |
MYS5-175/10 | 270 | 175 | 225 | 460 | 710 |
MYS5-275/10 | 430 | 275 | 350 | 710 | 1350 |
MYS5-300/10 | 470 | 300 | 385 | 775 | 1240 |
MYS5-320/10 | 510 | 320 | 415 | 850 | 1325 |
MYS5-340/10 | 530 | 340 | 440 | 880 | 1380 |
MYS5-365/10 | 560 | 365 | 465 | 930 | 1450 |
MYS5-385/10 | 620 | 385 | 505 | 1025 | 1500 |
MYS5-420/10 | 680 | 420 | 560 | 1120 | 200 | 1700 |
MYS5-115/20 | 180 | 115 | 150 | 340 | 840 | 20 | 40 |
MYS5-130/20 | 200 | 130 | 170 | 350 | 930 |
MYS5-150/20 | 240 | 150 | 200 | 395 | 960 |
MYS5-175/20 | 270 | 175 | 225 | 450 | 1080 |
MYS5-230/20 | 360 | 230 | 300 | 595 | 1130 |
MYS5-250/20 | 390 | 250 | 320 | 650 | 1230 |
MYS5-275/20 | 430 | 275 | 350 | 710 | 1350 |
MYS5-300/20 | 470 | 300 | 385 | 775 | 1500 |
MYS5-320/20 | 510 | 320 | 415 | 850 | 1610 |
MYS5-340/20 | 530 | 340 | 440 | 880 | 1670 |
MYS5-365/20 | 560 | 365 | 465 | 930 | 1760 |
MYS5-385/20 | 620 | 385 | 505 | 1025 | 1900 |
MYS5-420/20 | 680 | 420 | 560 | 1120 | 2080 |
MYS5-440/20 | 730 | 440 | 600 | 1210 | 2200 |
防护级 别 | 型号 | 最大持续电压Uc（AC） | 额定冲击电流（8/20us）In | 最大冲击电流（8/20us）Imax | 电压保护水平（8/20us）Up | 外形尺寸（mm） |
D级 | MYS5-385/10(L-N) | 385V | 10kA | 25kA | 1.5kV | 18×100×67 |
FD2(N-PE) | 255V | 30kA | 60kA | 1.5kV |
C级 | MYS5-385/20(L-N) | 385V | 20kA | 40kA | 1.9kV |
FD2(N-PE) | 255V | 40kA | 60kA | 1.5kV |
安装注意：
1、接地线面积不小于6mm2，零线截面积不应小于4mm2；远程报警导线截面积最大1.5mm2；
2、产品支路必须设置限流小于32A的保护装置。
