DZ-DFB型射频电容式物位开关(下称物位开关)采用了“射频技术”和“数字标定技术”，解决了长期以来电容式物位限位开关在使用中温漂大、不易标定的两大难题，使电容式物位开关的应用取得了突破性进展。特别是“数字标定技术”属国内外首创。它必将推动电容式物位开关更广泛地应用于各行各业。

【应用范围】

该物位开关可对块状、颗粒状、粉末状及液态料仓、料槽的料位及液位进行控制或上、下限位报警。适用于高温、高压、强腐蚀、 多粉尘的恶劣环境。在冶金、石油、化工、轻工、煤炭、水泥、粮食等行业中应用广泛。

【工作原理】

如图所示，该物位开关可分别安装在料仓顶部或仓壁侧面的位置上，对料位进行上、下限位控制(或报警)。由于被测物料的介电常数与空气不同，所以仓内物位发生变化时会引起探极对仓壁间的电容量发生变化，当该电容量大于用户的设定值时，物位开关内的继电器动作，输出一个开关量达到控制(或报警)的目的。

【产品特点】

1.免于维护
全密封一体化安装结构，全部采用数字集成电路，无任何可动机械部件。一经安装标定，无需维护。
2.低温漂
采用射频振荡器和数字电路，与现有产品比较，消除了环境温度对仪表运行的影响，换季节无需调校。
3.现场适应性强
可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4.一次性标定
由于采用了“数字标定技术”使得用户可以在空仓的状态下一次完成标定。

【主要技术指标】

1.仪表部分
* 工作环境：温度-40-45℃ 湿度小于或等于90%
* 工作压力：常压
* 电源电压：AC 220V -10%至+10% 50Hz（也可用DC24V供电，订货时说明）
* 功 耗：小于或等于3W
* 输出信号：一组继电器转换接点输出(触点容量AC 220V 0.5A)
* 安装方式：与传感器一体化安装。
2.探极部分
探极工作（介质）温度：
*普通型： -20~60℃
*中温型： -40~200℃
*高温型： -40~800℃
介质压力： 压力型≤3MPa（其余型号为常压）
* 探极种类：棒式、缆式、同轴、平面

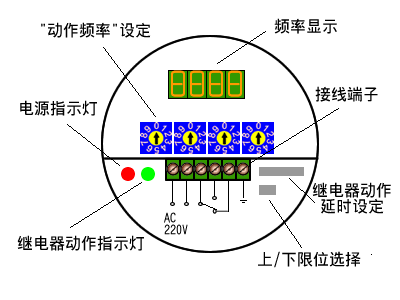

【接线端子板元件分佈】

【探极种类及安装方式】

该限位开关的各种探极形式均为全绝缘、全密封结构，可用于导电和非导电及高粘度物料的检测。对于高粘度的物料，由于粘在探极上的物料产生的电容量远小于物料埋没探极时产生的电容量，所以不会产生误动作。

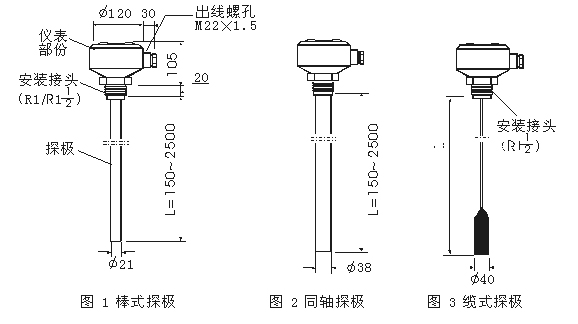

1.棒式探极
如上图1示为棒式探极限位开关，它适用于粉末状，颗粒状固态物料和液体料仓的检测。棒式探极为R1.5"管螺纹或螺纹法兰安装，可根据现场情况采取顶装或侧装。
2.缆式探极
如上图2示为缆式探极限位开关，它适用于粉末状，颗粒状固态物料和液体料仓的长距离探测及仓壁不便开孔的场合。缆式探极为法兰安装 ，只能采取顶装，用户也可自定法兰尺寸，订货时说明。
3.同轴探极
如上图3示为同轴探极，它适用于非金属仓壁的液体物料。同轴探极为R1.5"管螺纹安装或螺纹法兰安装，安装方法同棒式探极，应注意使壳体接通大地。
4.平面探极

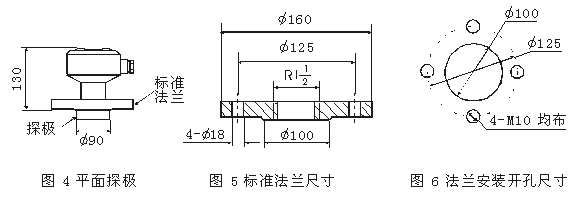

如上图4示为平面探极，它适用于冲击较强的块状物料。平面探极为法兰安装 ，只能采取侧装。

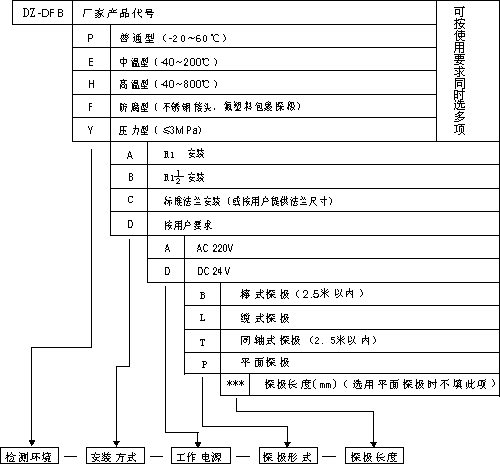

【型号编制及说明】
