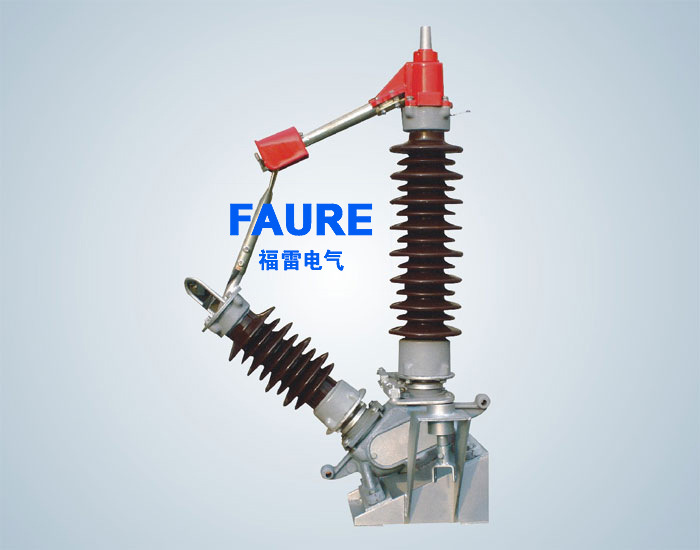

供应FAURE/福雷电气GW13型GW13型中性点户外高压隔离开关
|
高压隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17-G手动操作机构，也可配用CJ6电动机构。 |
| FAURE福雷电气高压隔离开关特点： |
|
1.隔离开关采用双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性；
2.隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干枯，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
|
| 主要技术参数 |
| 项目名称 / 额定参数 / 产品型号 |
GW8-35G(W) |
GW8-60G(W) |
GW8-110G(W) |
| 额定电压KV |
35 |
60 |
110 |
| 最高电压KV |
40.5 |
72.5 |
126 |
| 额定电流A |
400、630 |
400、630 |
400、630 |
| 额定热稳定电流（有效值）KV |
8 |
8 |
8 |
| 额定热稳定时间S |
3 |
3 |
3 |
| 额定动稳定电流（峰值）KV |
20（23） |
20（23） |
20（23） |
| 1min工频耐压（全波）（峰值）KV |
80 |
140 |
95（215） |
| 雷电冲击耐压（全波）（峰值）KV |
185 |
325 |
250（460） |
| 接线端额定静拉力N |
500 |
500 |
750 |
| 爬电距离 |
普通型 |
625 |
1100 |
1870 |
| 中污形 |
875 |
1600 |
2750 |
| 产品重量KG |
75 |
90 |
105 | |
| 结构特点 |
GW13系列为中性点户外高压隔离开关，单相式结构，由底座、支柱绝缘子、导电杆、触头和接线板等部分组成。该产品零部件80%可与GW5型隔离开关共用。
CS17-G型手里操动机构分3种：带有辅助开关8级，电磁锁和信号灯的为G4型，带有辅助开关8级的为G5型；不带电器元件的为G6型或CS17、电动CJ6机构。 |
|

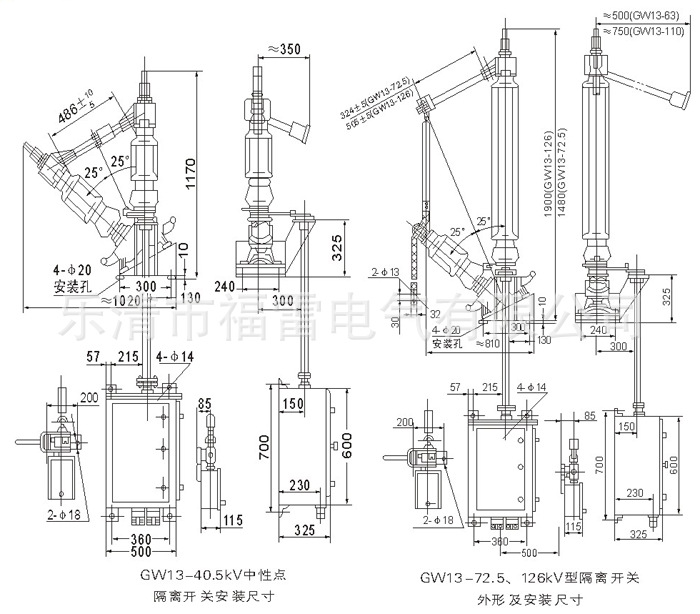

外形及安装尺寸
|
