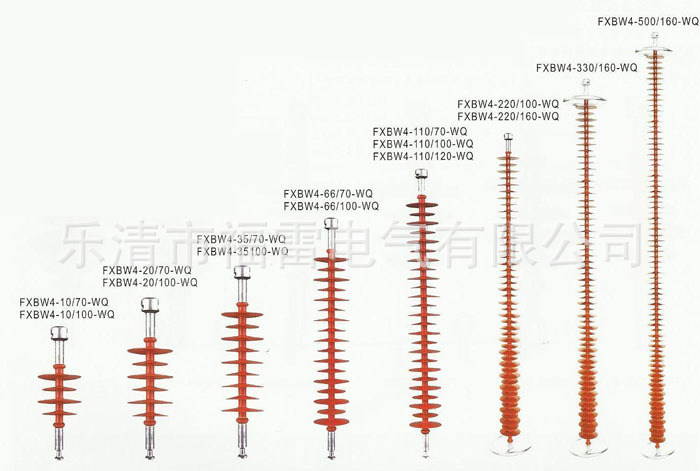

FXBW4-(10-200)棒形悬式复合绝缘子
产品说明及使用方法：
概述
FAURE福雷电气有限公司生产销售的高压线路用棒形悬式绝缘子适用于污秽地区，尤其在重污秽地区使用，其抗张强度高，防污性能好，安装使用方便等，连接结构型式规定球窝连接为基本型式。常规尺寸及特性如下：
参数
|
产品型号 |
产品（新）型号 |
额定电压kV |
额定机械负荷kN |
结构高度mm |
绝缘距离mm |
最小公称爬电距离mm |
雷电冲击耐受电压（峰值）kV |
1min工频耐受电压（有效值）kV |
|
FXBW4-10/70-WQ |
CS90S16B16-95/480 |
10 |
70 |
380 |
200 |
480 |
95 |
45 |
|
FXBW4-10/100-WQ |
CS100S16B16-95/480 |
10 |
100 |
420 |
200 |
480 |
95 |
45 |
|
FXBW4-20/70-WQ |
CS70S16B16-125/744 |
22 |
70 |
460 |
280 |
744 |
125 |
65 |
|
FXBW4-20/100-WQ |
CS100S16B-125/744 |
22 |
100 |
500 |
280 |
744 |
125 |
65 |
|
FXBW4-35/70-WQ |
CS70S16B16-230/1200 |
35 |
70 |
640 |
450 |
1200 |
230 |
95 |
|
FXBW4-35/100-WQ |
CS100S16B16-230/1200 |
35 |
100 |
680 |
450 |
1200 |
230 |
95 |
|
FXBW4-66/70-WQ |
CS70S16B16-410/2250 |
66 |
70 |
900 |
720 |
2250 |
410 |
185 |
|
FXBW4-66/100-WQ |
CS100S16B16-410/2250 |
66 |
100 |
940 |
720 |
2250 |
410 |
185 |
|
FXBW4-110/70-WQ |
CS70S16B16-550/3150 |
110 |
70 |
1200 |
1000 |
3150 |
550 |
230 |
|
FXBW4-110/100-WQ |
CS120S16B16-550/3150 |
110 |
100 |
1240 |
1000 |
3150 |
550 |
230 |
|
FXBW4-110/100-WQ1 |
CS100S16B16-560/3200 |
110 |
100 |
1280 |
1040 |
3200 |
560 |
240 |
|
FXBW4-110/100-WQ3 |
CS100S16B16-580/3400 |
110 |
100 |
1360 |
1120 |
3400 |
580 |
250 |
|
FXBW4-110/100-WQ5 |
CS100S16B16-600/3600 |
110 |
100 |
1440 |
1200 |
3600 |
600 |
260 |
|
FXBW4-110/120-WQ |
CS120S16B16-550/3150 |
110 |
120 |
1240 |
1000 |
3150 |
550 |
230 |
|
FXBW4-220/100-WQ |
CS100S16B16-1000/6300 |
220 |
100 |
2210 |
1960 |
6300 |
1000 |
395 |
|
FXBW4-220/160-WQ |
CS160S20B20-1000/5900 |
220 |
160 |
2240 |
1960 |
5900 |
1000 |
395 |
|
FXBW4-330/160-WQ |
CS160S20B20-1425/8300 |
330 |
160 |
2990 |
2700 |
8300 |
1425 |
570 |
|
FXBW4-500/160-WQ |
CS160S20B20-2250/12900 |
500 |
160 |
4450 |
4150 |
12900 |
2250 |
740 |
