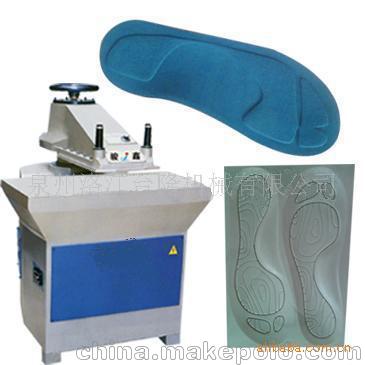

TL-930液压平面裁断机

液压平面裁断机适用范围:
本机适用于塑料、皮革、人造革、泡绵、尼龙、无纺布、各种布料、纸板及各种合成材料冲压成型，特别适用于宽幅材料的一层或多层的成型裁断，被广泛应用于皮革加工、制鞋、成衣、皮包、玩具、塑料、手套、包装，钱包及汽车内饰等行业。

液压平面裁断机产品特点:

1.操作简单省力，故障率低、裁断力强，载断速度快，最高可达到1000次以上/小时。
2.刀模设定装置，高低刀模调整，非常简单、准确、快速。
3.机台运行安静，噪音小，操作安全，环境舒适。
4 .微调装置，可轻易得到最佳之裁断冲程，减少磨损，延长刀模及裁断板使用寿命。
5.可装K型机构，增强操作者对于大、中、小裁刀的变化使用，能节省工作时间,增加产量

6、上下工作台面精度平稳，保证每一个裁断点受力相同。避免多层参差不齐

液压平面裁断机相关技术参数：

凡购台隆机械有限公司机器，将提供整机免费保修壹年，终身维护，24小时快速到位。

全国服务热线：4006-528-599电话（0595）22670157：

QQ:1050597110手机15260369053

台隆机械竭诚为您提供优质产品及五星级的售后服务。让您购机无后顾之忧

主要配置：

由于电机、油泵外置，其通风冷却条件好，运行安全，寿命长。特有设定构造，机械配有掉模、裁板装置，配合截断刀及截断高度．使冲程调整简单、准确，操作更方便。电机功率小，能耗低。

     外壳二氧化碳焊接，避免了变形现象。部分液压元件、密封元件均采用进口配置。50吨以上油泵采用海特克低噪音油泵。表面静电喷涂，不采用传统的喷漆。机器尺寸大小可定做。

产品一律都要按国家标准进行精密平衡测试，确保了裁断后产品的精确度。

公司承诺：本产品如有故障，电话告知24小时内上门免费保修(人为及易损件除外)。终身维护厂价供应零配件。

裁断机又叫裁床、裁断冲床、下料机、模压机、模切机、裁料机等。

裁断机使用范围：适合发泡材、纸板、纺织物、塑胶材料、皮革、橡胶、包装材料、地板材料、地毯、玻璃纤维、软木等材料之刀模裁断。

操作时应注意事项

1》裁刀设定时，一定要先放松设定手轮，使设定杆接触到裁断点控制开关否则裁刀设定开关转至ON时，无法产生设定的动作。

2》工作时裁刀尽量置于上压板之中央位置，以免造成机械之单边磨损，影响其寿命。

3》更换新裁刀，如高度不一样时，请依设定方法，重新设定。

4》裁断动作时，手请离开裁刀或斩板，严禁用手去扶助刀模而来裁断，以免危险。

5》操作人员如需暂离位置时，请务必关掉马达开关，以免他人不当操作而损坏机台。

6》请避免超负荷使用以免损坏机器而减少使用寿命

公司承诺：本产品如有故障，电话告知24小时内上门免费保修(人为及易损件除外)。终身维护厂价供应零配件。

刀模高度的设定

1》清除工作台面胶板上的杂物，将刀模置放于胶板中央。

2》机器开动后，将设定手轮松开，将“压力制”左旋到零位。

3》把设定开关右旋转到“刀模设定”方向，裁断压板13即开始缓慢下行至贴紧刀模便自动停下。

4》把设定手轮推至最下方并将其收紧。回复启动前04设定开关制（左旋）转到“裁断”位置。

5》再按动刹车开关，裁断压板就即时回升至最高位置，此时刀模设定完毕。

裁断点的调整

1》刀模设定工作完成后，将被裁物料放在胶板上，然后将刀模放在物料上，再将送料板推进裁断区域内。

2》分别用双手按下12裁断开关，此时裁断压板就下降加压于刀模，至刀模切断物料后自动回升至起动前的位置停下。

3》在冲裁物料时，如发现物料没完全裁断时，调整03裁断深度控制器，将“压力制”向顺时针逆方向旋转；如刀模压入胶板太深，则将“压力制”向逆时针方向旋转，调整时间越长裁断深度越深，设法调整至刀模轻微压入胶板为止。

4》将送料板拉出裁断区域，取出裁好的物料，就此完成一次冲裁过程。

液压裁断机常见故障及解决方法

一、机器安装

1.将机器水平固定在平整的水泥地面上，检查机器各部分零件是否完好牢固，线路是否畅通有效。

2.清除上压板和工作台面上的污渍杂物。

3.往油箱注入68＃或46＃抗磨液压油，油面不得少于滤油网上方25mm.

4.接入380V三相电源，按下油泵起动按钮，调整并保持电机转向与箭头方向一致。

　二、操作说明

1.首先将裁断深度控制器（微调旋钮）左旋为零。

2.打开电源开关，按下油泵起动按钮，空载运转两分钟，观察系统是否正常。

3.将推拉板，胶板，工件，刀模按先后顺序叠放在工作台中部。

4.对刀模（刀模设定）。

　　①．松开对刀手柄，自然落底并锁紧。

　　②．开关右旋，准备试裁。

　　③．双击绿色按钮，进行试裁，冲裁深浅由微调控制。

　　④．微调：转动微调按钮，左旋减浅，右旋加深。

　　⑤．行程调节：旋转上升高度控制器，右旋行程增加，左旋行程减少了，行程可在50-200mm(或50-250mm)范围内自由调节，正常生产时以上压距离刀模顶部50mm左右行程为宜。

　　特别注意：每次更换刀模，工件或垫板时，须重新对刀设定行程，否则，会损坏刀模和垫板。

　　安全事项：

　　①、为确保安全，作业时严禁将手及身体其它部位伸进冲裁区域内，维修保养前必须关闭电源，并在冲裁区垫入木块或其它硬物，以防止泄压后上压板失控，造成意外人身伤害。

　　②、特殊情况下，需要上压板立即回升时，可按复位按钮即可，停止时，按下电源刹车按钮（红色按钮），整机系统立即停止运作。

　　③、操作时必须双手击上压板上的两个按钮，不得随意改单手，或脚踏操作。
