齿轮跳动检查仪用途：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时行，图所示，为用于这种检查仪的原理示意图。检查时，将装在芯轴上的被检查齿轮，因定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

[说明]用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。

　　齿轮跳动仪的参数：

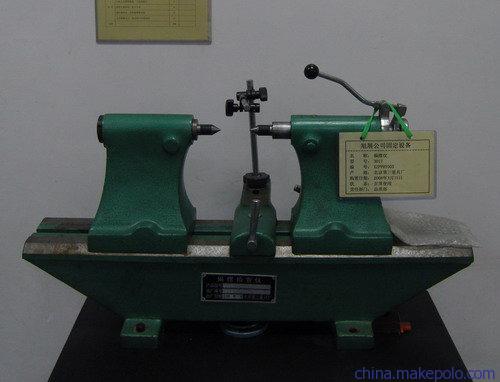

偏摆检查仪用途：该仪器主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。

　　偏摆检查仪主要技术参数：

1、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm

2、顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm

3、被测零件最大直径270mm

4、测量长度300mm、500mm、1000mm、1500mm、2000mm、2500

偏摆检查仪详细参数

齿轮跳动检查仪使用范围：本仪器主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，△Fr同时也可以用于测量回转类零件的径向跳动误差。

　　导轨面采用磨削后刮研工艺，精度高，美观耐用

　　工作原理

　　齿圈的径向跳动Fr为测头相对于齿轮轴线的最大变动量。为此，齿圈径向跳动的检查是具有原始齿条齿形的测量头进行，检查时，将被齿轮固定在仪器两顶针间，把具有原始齿条齿形的测量头依次插入齿轮的齿间内，在齿轮转一圈范围内，测头相对于齿轮轴线有最大变动量即为Fr。

YTC300型号被测齿轮摸数范围：1～6被测工件最大直径300mm两顶尖间最大距离418mm测量支架转动范围+90指示值分度值0.001．
