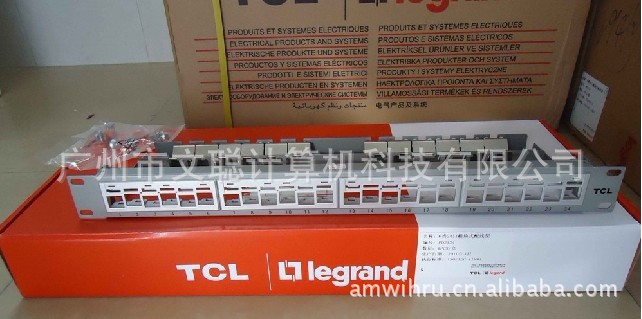

TCL超五类配线架是电缆或光缆进行端接和连接的装置。在配线架上可进行互边或交接操作。建筑群配线架是端接建筑群干线电缆、光缆的连接装置。建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。 配线架一般分为数据网络配线架和110语音配线架两种。 1．TCL超五类配线架 据配线架都是安装在19in（19英寸）标准机柜上的，主要有TCL超五类24口配线架和TCL超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。 结构上看数据配线架有固定端口配线架和模块化配线架两种结构。固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。 2．110配线架 110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。110配线架有25对、50对、100对、300对多种规格。110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。 110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D型和接插式的110P型。 （1）110A型配线架 110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。 TCL超五类配线架的作用 配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，配线架的容量一般都在100芯以下，这些配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对配线架的容量、功能和结构等提出了更高的要求。 TCL超五类配线架的特点 近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为配线架的选型应重点考虑以下几个方面。 一个配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成配线架容量浪费。 功能种类 配线架作为光缆线路的终端设备应具有4项基本功能。 固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。 熔接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。 调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
