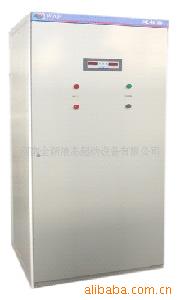

一、简 述：变负载进相器外型

变负载型进相器，该设备主要完成对绕线式异步电动机在变负载工况下进行就地无功补偿，提高电机功率因数，降低电机定子电流及温升，从而达到节能降耗的目的。它能自动跟踪电机的负载变化情况，实时调节晶闸管的导通量，使电机在不同的负载下获得同样的无功补偿效果。控制原理是：利用现代先进的微电脑、电力电子技术以及低频调幅、调相、调频技术将50Hz的低压交流电动势变换成与绕线式电机转子电流同频率的电势附加在电机转子上，改变转子电流的相位，同时根据电机定子电流以及功率因数的大小，调整附加电势的幅值，用于改变转子电流的大小，以适应负载的变化，达到动态补偿电机功率因数的目的。
该产品的应用范围极为广泛，在化工、木业、糖业、钢铁、冶金、矿山等行业中用作各种负载的75～10000kW大中型绕线式异步电机的无功就地补偿设备。

　　二、性能特点　
　　1、采用先进的交交变频技术和微电子控制技术，可靠性高。　
　　2、可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60％以上。　
　　3、降低电机定子电流10％～20％，降低线损、铜损20％～30％。　
　　4、电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。　
　　5、补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身的功率因数。　
　　6、综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。
