它适用于数控机床、加工中心、自动化机械及生产线等各类机床、机器人、运输机械、测量仪器、搬运装置以及其它驱动控制作为电线、电缆液、气软管的防护装置，能随机床、机械设备移动部件协调地运行，可发挥安全保护和导向的能力，可延长被保护的电线、电缆、液、气软管的使用寿命，降低消耗，可大大改善机床、机械设备的电线、电缆、液、气软管分布零乱的状况，使之整齐、规则地排列在一起，能增强机床、机械设备的整体艺术造型效果。
工程拖链按材质分为塑料工程拖链和钢制工程拖链。按结构分为桥式工程拖链和全封闭式工程拖链。
工程塑料拖链（塑料工程拖链）内部高度从10-80(mm)不等，宽度从10-350(mm)不等，根据您想要保护的线缆的尺寸和线缆的数量来确定。拖链的使用强度主要和原料中所含的尼龙含量有关系。所以工程塑料拖链又分为普通型工程塑料拖链和增强型工程塑料拖链。
钢制工程拖链更多地应用在海上石油平台，钢铁厂等一些大型重载机械上面，材质有Q235，430，304等材质。钢制拖链型号有TL65,TL95,TL125,TL180.TL225,TL250,TLG75,TLG100,TLG125,TLG180,TLG225,TLG250.
当使用环境比较恶劣时一般选用全封闭式工程拖链。
工程拖链 拖链：外形美观，重量轻，长度可任意自行调整。 拖链的用途和特点：
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

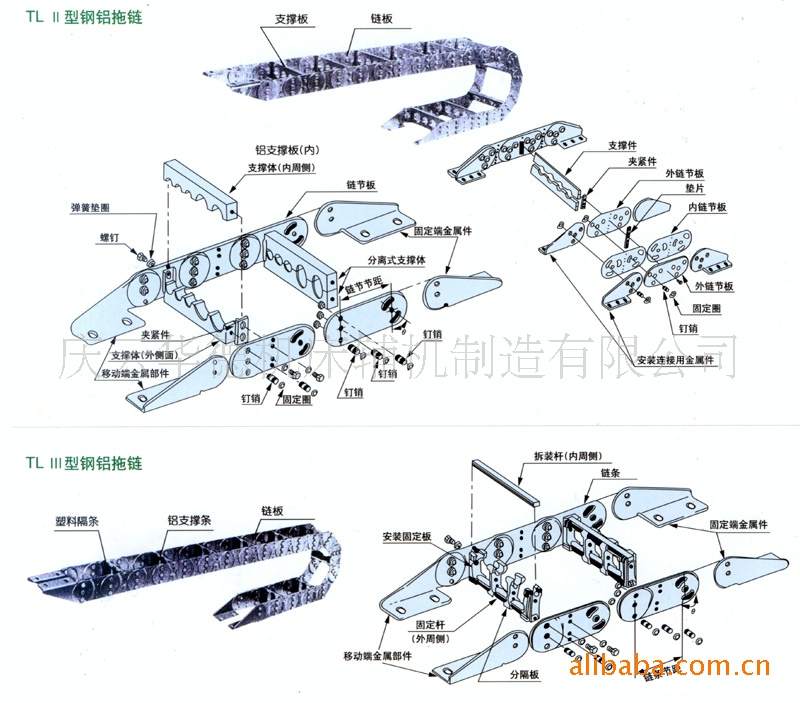

拖链的结构
：
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。
拖链：
◆材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性高弹性耐磨性阻燃。高低温Bt性能稳定，可以使用在室外。
◆抗耐性：喇油、盐并有一定的耐酸、葡寸碱能力。
◆运行速匿和加速度：最高速度可达5米／秒，最高加速度可达5米/秒'(具体速度、加速度视运行情况而定)。
◆运行寿命：在正常架空使用情况下，可达500万往复运动次数(具体寿命视运行惰况而定)
塑料拖链：塑料拖链的用途和特点
（1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
（2）拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。
（3）拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。
塑料拖链介绍
塑料拖链的结构
（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
（4）另可提供分隔片，将链内空间按需要分隔开。
塑料拖链的基本参数
（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。
（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。
（3）运行速度和加速度（具体速度、加速度视运行情况而定）。
（4）运行寿命。
拖链的选用原则
内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。
内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。
弯曲半径：选择内置电缆、油管、气管、水管等中最大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。
应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。
直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。
在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
电缆拖链的安装
使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖板，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端和活动端均应去张力装置加以固定。
在长距离滑动使用时，建议使用导向槽。导向槽的使用和安装请咨询公司专业人员
