分配器型号可参阅系统应用选型表

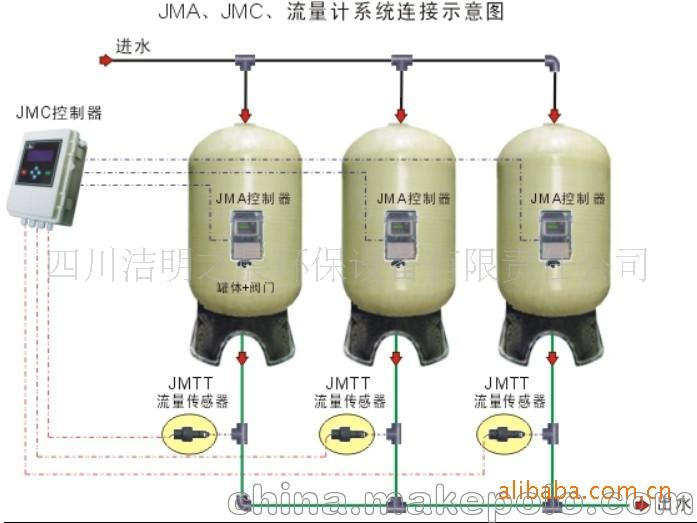

JM多阀控制系统由一个信号分配器和一个时间/流量程序控制器构成，固定于防水控制器外壳内。信号分配器是一个旋转式导向阀，引导液体或气体信号源切换设备上各个隔膜阀的开闭，从而完成设备系统的自动控制。信号分配器阀芯由坚固耐腐、可自我润滑的材料制成，具有使用寿命长，无需维护的特点。执行操作的阀门可选用国内外已经使用非常成熟的液动或气动隔膜阀，1.5”~6”均可，可配套使用Æ600~Æ3000罐体，这种阀门造价便宜，安装简便、维护方便，非专业人员即可完成检查、维修、更换等操作。● JMA多阀控制器的功能 设置密码保护 万年日历显示 再生步骤、再生时间递减显示 外控信号连锁控制及步骤信号输出 定时启动、间隔时间启动、远传（流量或分析仪表）接点启动、就地临时启动和就地强制启动五种方式 强制步进启动（用于现场调试） 原始位置自动复位 再生程序步骤（1-8）和每步时间（1-9999秒）任意设定 系统状态信号显示（例如系统工作或再生状态反馈信号显示） 停电保护功能：停电后累计流量、设定批量值及其他设定的参数保持时间大于3年 仪表外壳采用工程塑料，具有防尘、防腐、防水溅射等功能信号分配器工作原理： 分配器由时间或流量程序器控制的小型电机驱动旋转也可手动旋转。转至不同位置就有一个或几个孔道打开或关闭，分配器孔道的位置编号与系统运行步骤相对应（如图表），被打开的孔道引导信号压力源驱动隔膜阀动作，同时排空其他隔膜阀，恢复其通常位置。 驱动隔膜阀的信号压力源可以是液体，也可以是气体。由于不需要像控制电磁阀那样持续的电压，大大减小了由于电气引起的故障与维护工作。 各种分配器与时间程序器的多种组合设计，可以满足各种水处理系统复杂的程序控制要求。●JMA控制器标准配置：复位运行——只要时间程序器处在工作位置，分配器就保证转回至工作位置；避免了下次再生过程中程序混乱。l 机壳防护等级 —— 防水、放电、防震；l 电 源 —— 220VAC/50HZ；l 时间启动范围为一周内每天的任何时间；l 最多可调程序8个，设定时间10~9999秒，调整单位为1秒；l 就地强制启动按键；l 运行/再生状态灯光显示；l 可在某个程序或某些程序中输出干接点或电接点信号； ●配合参数：l 电 源 ： 220VAC/50HZ，10W功率l 远传启动信号 ： 最小2秒钟的无源接点信号l 分配器接口尺寸 ： 1/8”G螺纹l 压力信号源 ： 气体或液体（建议安装100μ过滤器）l 控制源压力 ： 0.2~ 0.8MPal 工作温度 ： 4~60 ℃l 控制器外壳尺寸 ： 270X170X105 控制器型号 典型应用 控制程序 JMA 501 过滤器 运行→反洗→正洗¿ JMA 502 顺流再生软化器 运行→反洗→ 吸盐+置换→正洗¿ JMA 503 过滤器 运行→ 反洗¿ JMA 505 逆流再生软化器 运行→反洗→吸盐+置换→正洗¿ JMA 506 3罐过滤器 运行→1#罐反洗→2#罐反洗→3#罐反洗¿ JMA 507 4罐过滤器 运行→1#罐反洗→→→4#罐反洗¿ JMA 508 5罐过滤器 运行→1#罐反洗→→→→5#罐反洗¿ JMA 523 双罐过滤器一用一备 1#运行→1#反洗→2#运行→2#反洗¿ JMA 524 顺流再生软化器 运行→反洗→吸盐→置换→正洗→运行注水¿ JMA 525 顺流再生软化器 运行→反洗→吸盐→置换→正洗¿ JMA 526 顺流再生软化器 运行→反洗→吸盐→正洗→注水¿ JMA 527 双罐过滤器并联 运行→反洗1→正洗1→反洗2→正洗2¿ JMA 528 空气擦洗过滤器 运行→排水→空气擦洗→反洗→正洗¿ JMA 529 盐回用软化器 运行→反洗→吸盐→吸盐+置换→盐回用→正洗¿ JMA 530 6罐过滤器 运行→1#罐反洗→→→→6#罐反洗¿ JMA 531 7罐过滤器 运行→1#罐反洗→→→→→7#罐反洗¿
