一、功 能：
      AEL单柱立式机台是为HF系列和NK系列推拉力计配套用的推拉负荷试验台。本产品采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能，适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。

二、特 点：
 电动加载、无级调速、螺杆传动、结构紧凑、传动平稳、操作简单，并可结合各种夹具使用。

三、规格参数：

说明：

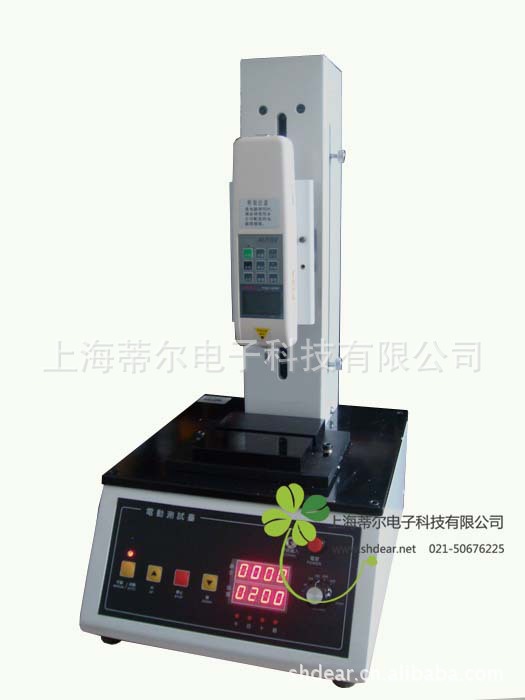

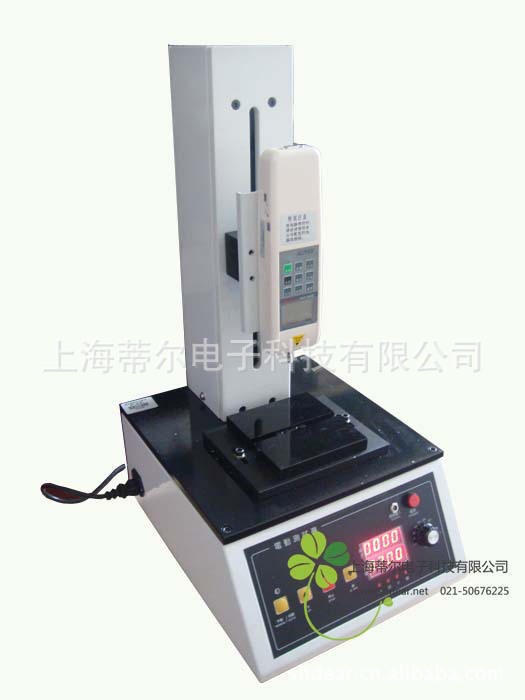

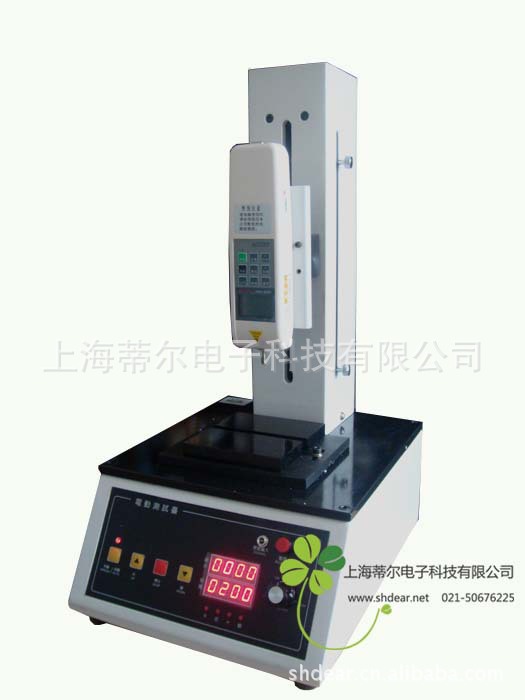

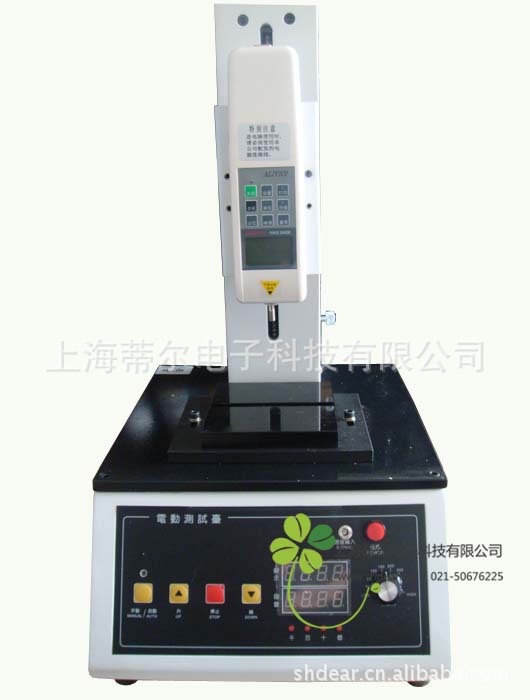

AEL电动单柱测试台适用于各种产品的拉压、破坏、断裂；连接器插入拔出时的荷重值测量仪器。测试台结构合理，外形美观大方，采用电动机加荷，可调速，方便可靠，精密螺杆传动，运动平稳，噪音低，精度高，可根据客户的不同要求配置不同的夹具。

规格：
承载测试重量：500N ；
测试速度范围：10～180mm/min；
机台尺寸(长×宽×高)：400×320×620；
机台净重：30kg；

行程：200mm（不含夹具）；

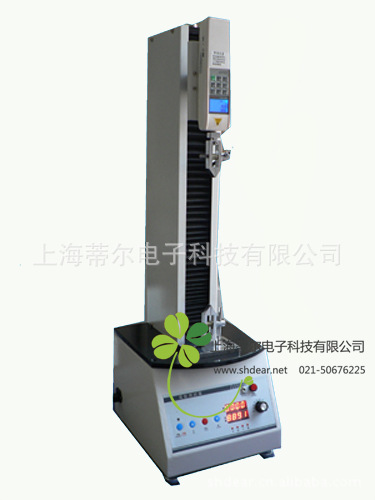

另有可测1000N以上大型推拉力测试台：

说明：

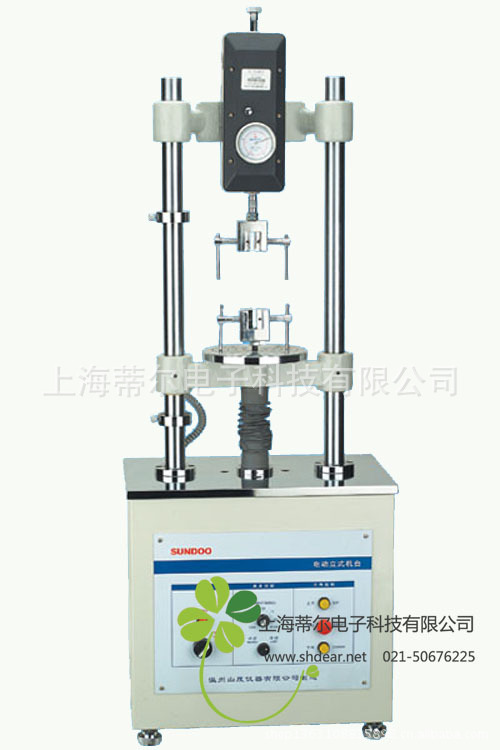

AEV电动立式机台是为HF系列和NK系列推拉力计配套用的推拉负荷试验台。本产品采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。

特点：
电动加载，无级调速，齿轮传动
结构紧凑，传动平稳
操作简单，并可结合各种夹具使用

规格参数：
最大负载：5000N或10000N/20000N/30000N
有效行程: 220 mm或1000 mm
测试速度：15-240 mm/min
工作电压：220V
外形尺寸（mm）:400mmx250mmx1050mm或640mmx400mmx2400mm

使用方法：
1.测力计安装方法
１）传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板上4-M6螺纹旋紧，测力计安装板上，测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定。

２）传感器外置式：将2-M8螺丝穿入固定块2-φ8.5孔中，并与连接杆上2-M8螺丝旋紧。将M12螺母穿入连接杆通孔内并与传感器旋紧即可，控制系统可安装在外置式测力计安装板上 。

2.控制面板使用方法:
1）电源开关：当按下按钮时,接通电源,再次按下,电源断开。
2）速度控制：由于被测物体及用户要求的不同,当调整调速器旋钮时,载体的运动速度为60～300mm/min。

3.功能控制：
手动/自动，当将旋钮旋至手动时，如使载体运动，则需按住升（UP）或降（DOWN）键，断开则运动停止。当旋钮旋至自动时，如使载体运动则直接按升（UP）或降（DOWN）键。

4.测力计高度调整：
AEV立式机台固定块两侧为M8锁紧镙钉，首先将M8锁紧镙钉松开，将固定块向上或向下移动到所需要的高度后，将M8螺钉锁紧。

5.行程调整:
导柱上十字槽螺钉为大行程的限制，限位套为用户测量所需行程调节套。

计数器使用方法：
计数器上方为数字显示屏、记录试验次数，下方为预置按钮（左1～4），右1为倍率按钮（1X、10X、100X）如：用户对某一产品进行连续测试，测试次数为5、倍率为10X， 则测试架往复10次显示屏显示为1，运行50次后自动停止，如需再次测试，按停止按钮即可。
