概述
LZ系列金属管浮子流量计(又称金属转子流量计)分为LZZH、LZDH和LZZ、LZD两大系列，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、安全感强、读数简明等特点，并可适用于不透明介质和腐蚀性介质的流量测量.仪表管体及法兰采用不锈钢(1Cr18Ni9Ti或316L[日.美]0Cr18Ni12Mo2Ti)。LZZH、LZDH系列：常规型的孔板、浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用防腐材料PTFE及F46。LZZ、LZD系列：浮子、锥形管采用不锈钢。该系列无防腐型。 LZZH、LZDH系列由仪表管体、标准孔板、锥形浮子和磁转换仪组成。 LZZ、LZD系列由仪表管体、标准浮子、锥形管和磁转换仪组成。 本系列仪表的工作参数及其换算、修正由仪表计算软件提供标准的计算方法，保证仪表的计量准确性。

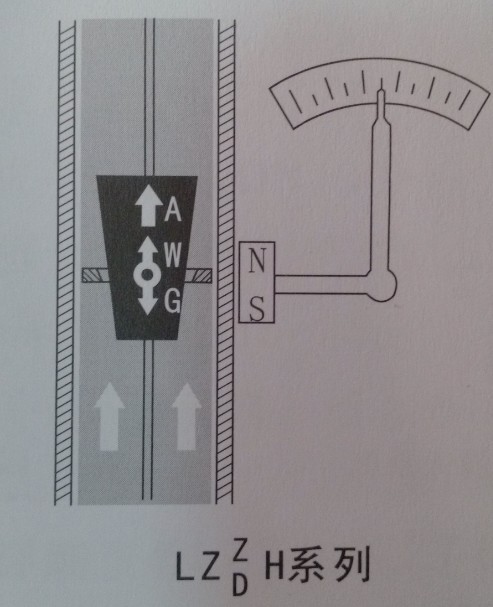

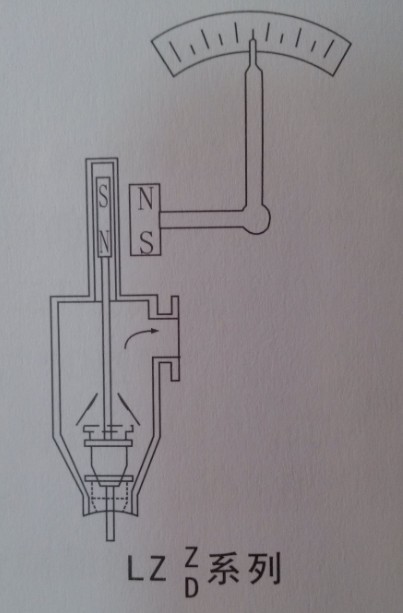

测量原理
LZ系列金属浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受的升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与父浮子的上升高度成正比例，即浮子的某一高度代表流量的大小。浮子上下移动时，意磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性指示流量值的大小。电远传型是在指针现场指示流量的同时再通过角位移传感器及电变送电路，把流量值精确地转换成4~20mA的标准信号。

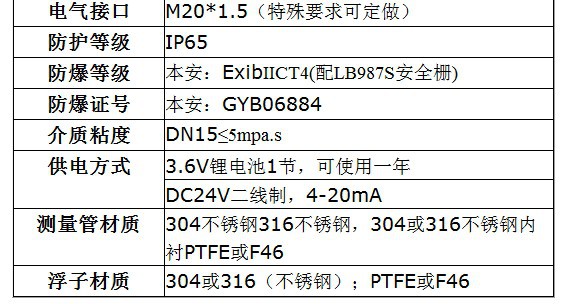

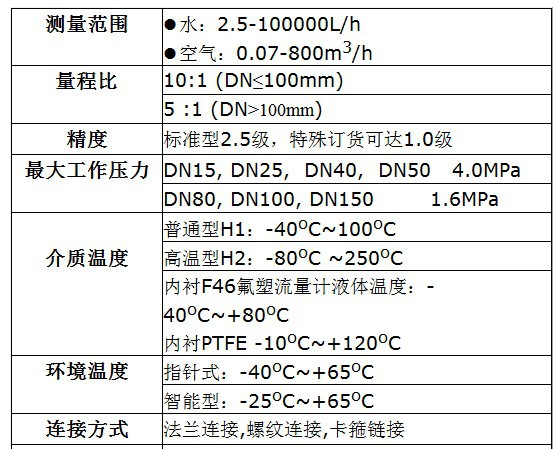

LZH系列技术参数
LZH系列流量范围
通径 （mm） | 工 作 号 | 流量范围 | 压力损失kPa |
水L/h* | 空气m3/h* | 水 | 空气 |
常温型 | 防腐型 | 常温型防腐型 | 常温型 | 防腐型 |
15 | 1A | 2.5~25 | ---- | 0.07~0.7 | 6.5 | ---- | 7.1 |
1B | 4.0~40 | 2.5~25 | 0.11~1.1 | 6.6 | 5.5 | 7.2 |
1C | 6.3~63 | 4.0~40 | 0.18~1.8 | 6.6 | 5.5 | 7.3 |
1D | 10~100 | 6.3~63 | 0.28~2.8 | 6.6 | 5.6 | 7.5 |
1E | 16~160 | 10~100 | 0.48~4.8 | 6.8 | 5.6 | 8.0 |
1F | 25~250 | 16~160 | 0.7~7.0 | 7.0 | 5.8 | 10.8 |
1G | 40~400 | 25~250 | 1.0~10 | 8.6 | 6.1 | 10.0 |
1H | 63~630 | 40~400 | 1.6~16 | 11.1 | 7.3 | 14.0 |
25 | 2A | 100~1000 | 63~630 | 3~30 | 7.0 | 5.9 | 7.7 |
2B | 160~1600 | 100~1000 | 4.5~45 | 8.0 | 6.0 | 8.8 |
2C | 250~2500 | 160~1600 | 7~70 | 10.8 | 6.8 | 12.0 |
2D | 400~4000 | 250~2500 | 11~110 | 15.8 | 9.2 | 19.0 |
40 | 4A | 500~5000 | 300~3000 | 12~120 | 10.8 | 8.6 | 9.8 |
4B | 600~6000 | 350~3500 | 16~160 | 12.6 | 10.4 | 16.5 |
50 | 5A | 630~6300 | 400~4000 | 18~180 | 8.1 | 6.8 | 8.6 |
5B | 1000~10000 | 630~6300 | 25~250 | 11.0 | 9.4 | 10.4 |
5C | 1600~16000 | 1000~ | 40~400 | 17.0 | 14.5 | 15.5 |
80 | 8A | 2500~25000 | 1600~ | 60~600 | 8.1 | 6.9 | 12.9 |
8B | 4000~40000 | 2500~ | 80~800 | 9.5 | 8.0 | 18.5 |
100 | 10A | 6300~63000 | 4000~ | --- | 15.0 | 8.5 | ------ |
150 | 15A | 20000~ | ---- | --- | 19.2 | ------ | ------ |
| | | | | | | | |
如有意愿，想了解更多型号和技术参数，请来电咨询
