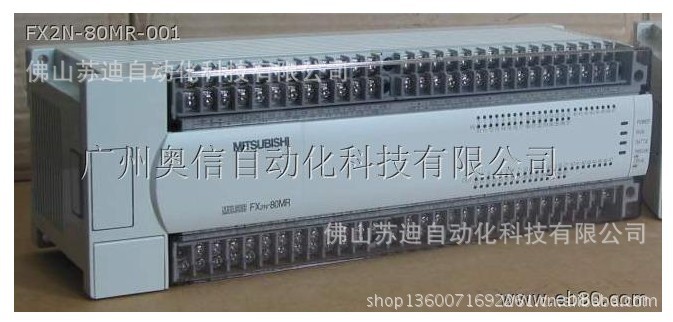

广东佛山南海大沥铝型材厂污水处理专用三菱PLCFX2N-80MR-001PLC代理

近年来，广东佛山南海大沥铝型材厂相继建设了一批城市污水处理厂，将先进的工艺及设备引进国内，在提高工艺设备水平的同时，三菱PLC控制系统和广东佛山南海大沥铝材厂管理水平也有了很大的提高，结束了以往污水处理全部用人工或简单的电气控制的落后局面。

贵州省包括：

贵阳市、六盘水市、遵义市、安顺市、铜仁地区、黔西南布依族苗族自治州、毕节地区、黔东南苗族侗族自治州、黔南布依族苗族自治州。

如果想了解更多代理佛山变频器代理的信息，可联系佛山变频器代理商佛山苏迪自动化科技有限公司：

梁生:13703078706，

电话:0757-63387871，0757-63387872，

传真:0757-82510548

      佛山变频器代理商，广东佛山南海大沥铝型材厂污水处理监控系统是对污水处理运行过程的全面监控进行研究开发，除了集数据采集、三菱PLC过程控制、视频监控、 WEB等，完成工艺控制流程、显示三菱显示文本、操作状态监控，处理数据监控存放，分析及报表打印等功能外，不同于常规控制的该系统是以控制设备为对象，三菱PLC变频器实现污水处理全过程的统一化自动化控制和现代化管理。根据广东佛山南海大沥铝型材厂对污水处理监控系统多年的集成经验，在广东佛山南海大沥铝型材厂设计本次系统方案时，佛山三菱PLC从污水处理自动监控的本质出发，三菱PLC变频器充分考虑业主各种功能需求，广东佛山南海大沥铝型材厂选用三菱PLC控制系统产品，以保证本方案总体结构上最优、技术上先进可行、经济合理。

佛山变频器代理商项目概述：

一、概述

设计范围：三菱PLC生产工艺流程及设备监控自动化系统

二、仪表设置

1.设置原则

（1）广东佛山南海大沥铝型材厂工艺流程安全，三菱PLC正常工作必须监控的工艺流程

（2）三菱PLC作为佛山铝材厂控制系统控制变量的工艺参数

（3）大沥铝材厂反映水量及水质的重要参数

（4）南海铝型材厂有成熟仪表产品可用的工艺参数

2.仪表检测内容

（1）粗格栅及三菱PLC进水泵房：进水泵房液位；

（2）细格栅及沉砂池：三菱PLC进水流量、COD、PH/T、浊度；

（3）池、DO、空气流量；

（4）三菱变频器鼓风机房；佛山铝材厂总风管流量、压力、温度；

（5）污泥浓缩脱水间；南海铝材厂剩余污泥流量、进泥量、加药量、贮泥池泥位；

（6）广东佛山铝材厂出厂水：三菱变频器出厂水流量、COD、PH、TN、TP、浊度、液位；

三、三菱PLC计算机控制系统

1、三菱PLC系统构成；

      本工程计算机控制系统的设计基于集中管理、分散控制的思想，全厂控制系统由中央控制室和现场控制站组成，现场控制站由2个PLC站组成；PLC站与中控室采用环型光纤以太网通讯方式。中央控制室设在综合楼控制室，池RI/O站通过现场总线挂在PLC1站上。

2.佛山变频器代理三菱PLC系统操作方式：

佛山变频器代理本工程工艺设备操作按照如下方式进行：

（1）佛山变频器代理现场操作箱就地操作：本方式为直接供电方式，不经过PLC系统,主要用于设备调试，检修以及应急处理等方面的工作过，系统就地操作时，佛山变频器代理PLC自控系统不起作用；

（2）佛山变频器代理中控室远程操作：本方式为PLC控制方式，只有在现场操作箱处于“远程”方式时才有效，是正常生产方式。

3.佛山变频器代理三菱PLC系统控制方式：

佛山变频器代理本工程计算机控制系统有如下3种方式：

（1）佛山变频器代理现场手动控制：即现场控制箱“就地”操作；

（2）佛山变频器代理PLC手动控制：本方式是操作员通过系统监控站“软手动”进行控制，只有在自动控功能失效时才使用此功能；

（3）佛山变频器代理PLC自动控制：本方式通过PLC完成，系统根据工艺参数及设备状态，自动进行设备的操作，本方式为主要控制方式。

4.佛山变频器代理三菱PLC系统信号控制本工程控制系统采用如下信号制：

（1）佛山变频器代理三菱PLC仪表信号：直流4-20毫安；

（2）佛山变频器代理三菱PLC开关输入信号：直流24V;

（3）佛山变频器代理三菱PLC开关输出信号：继电器无源接点；

（4）佛山变频器代理三菱PLC智能仪表、成套设备通讯信号：RS-485;

5.佛山变频器代理现场三菱PLC控制站功能

佛山变频器代理负责粗格栅及进水泵房、细格栅及沉砂池、池、紫外肖杜渠、脱水机房置及变配电间工艺设备的控制，以及有关工艺参数的采集，主要控制内容如下：

（1）佛山变频器代理粗格栅 粗格栅机根据设定的栅前后液位差（如ΔH=10CM）或定时（如ΔT=8H）开停机，开/停的水位差、运行时间间隔及运行时间可调；

（2）佛山变频器代理潜污泵 3台潜污泵，变频运行，在全自控状态，根据泵房液位高低和各自累计工作时间多少决定自动开停顺序，变频泵作为水位微调，除根据泵房液位开启泵之外，还应根据沉砂池的液位综合考虑开启数，应注意变频器及泵的每小时允许启动次数，并应防止泵的群启动。

（3）佛山变频器代理细格栅与螺旋输送机 细格栅机为成套设备，根据设定的时间运行，时间间隔及运行时间可调，螺旋输送机与之联动；

（4）佛山变频器代理牌砂设备控制 搅拌机连续运行，由PLC控制鼓风机定时运行，砂水分离器与鼓风机同步运行。

（5）佛山变频器代理生化池 生化池分为4格，每格设远程控制站一个，控制潜水泵、电池阀、可调电动蝶阀等。电池阀按时间原则运行，RI/O检测DO值，与设定值比较，调节可调电动蝶阀，控制进风量。

（6）佛山变频器代理三菱变频器鼓风机控制 鼓风机连续运行,佛山三菱PLC通过检测总出风管压力调节风机频率，达到恒压输出。

（7）佛山变频器代理污泥浓缩脱水 一套污泥浓缩脱水机为一体化机组，中控室通过通讯读取设备状态，污泥脱水间设备主要采取联动控制方式，由设于污泥贮池上的泥位信号触发，污泥托水机联动控制的设备包括浓缩机、压滤机、空压机、进泥泵、加药泵、冲洗泵和絮凝制备系统，控制柜由设备供货厂家配套供应，污泥贮池搅拌机与液位及污泥脱水机组联动运行，储泥池污泥浓度、送泥泵出口流量作为参数检测。

（8）佛山变频器代理变配电间 南海三菱PLC通过RS-485通信采集变配电间高压进线柜智能仪表电量参数。

（9）佛山变频器代理紫外消毒渠及出厂水质检测，紫外消毒池设备自带控制系统，中控室只监不控，根据需要控制消毒设备的开停，根据出水水量控制灯管启动数量，回水泵和出水泵受水位控制，出水水量可调节变频泵频率来实现，水质信号经信号隔离转换器一路送南海三菱PLC，一路送数采仪，通过宽带网传送到环保部门！

四、佛山变频器代理中心控制室HMI

1.佛山变频器代理画面

（1）佛山变频器代理全广东佛山南海大沥铝材厂工艺流程动态模拟图

（2）佛山变频器代理佛山三菱PLC变配电系统图（显示主开关动作状态、电量、功率因素等）；

（3）佛山变频器代理粗格栅及进水泵房动态模拟图；

（4）佛山变频器代理细格栅及沉砂池动态模拟图；

（5）佛山变频器代理STTC生化模拟图

（6）佛山变频器代理污泥浓缩脱水间动态模拟图；

（7）佛山变频器代理紫外消毒渠系统动态模拟图；画面参数、联锁值可开放式修改，但设多级管理权限。

2.佛山变频器代理报表

（1）佛山变频器代理生产日报表、月报表、年报表 A、生产日报表需含:电耗/日、药耗/日、电耗/千吨、电耗/时、药耗/千吨、药耗/时、开/停机时间、单机电流、总电流、总有功电度、总无功电度、进线电压、脱水泥量、进出厂水量. B、月报表:A项内容月累计量. C、年报表:B项内容年累计量.

(2)佛山变频器代理进水厂水质水量报表

(3)佛山变频器代理禅城三菱PLC设备运行时间统计表及超负荷运行表

(4)佛山变频器代理事故报警记录表

3.佛山变频器代理曲线

(1)佛山变频器代理出厂水流量变化曲线图;

(2)佛山变频器代理出厂水COD浓度变化曲线图;

(3)池内各区DO变化曲线图;

五、佛山变频器代理广东佛山南海大沥铝材厂成套设备

    本工程中浓缩脱水机、絮凝制配装置、紫外消毒等为成套设备,自带控制装置和检测仪表,原则上通过通讯与厂级PLC连接,中控室只监不控,并由自控承包商配置通讯模块并协调通讯协议.

六、佛山变频器代理广东佛山南海大沥铝材厂电缆敷设方式

   仪表、信号电缆基本上在电气电缆井及预埋管中敷设,在穿管中自控电缆和电气电缆分开敷设,其它处穿管直埋,或通过电缆桥架、电缆沟、引入到对应的设备及测控分站.

七、佛山变频器代理电源

1.在中控室设一台双转换UPS电源,容量为3KVA，要求自带放浪涌保护，停电后工作时间不低于60分钟；

2.在现场PLC分控站柜内设一台双转换UPS电源，容量1KVA，要求自带防浪涌保护，停电后工作时间不低于30分钟；

3.两线制仪表采用24VDC供电，其余仪表采用220VAC/50HZ供电。

八、佛山变频器代理防雷及接地

     自动化系统的防雷接地、保护接地、工作接地、屏蔽接地、防静电接地采用联合接地体，并且与厂区电气专业接地网连接，接地电阻应小于1欧姆，防雷、接地连线一律采用低压单芯铜电缆，户外自控设备（含仪表）电源电缆、控制电缆、信号电缆、通讯电缆两端上配置防雷装置，信号屏蔽电缆层接地应在PLC柜单点接地。

九、佛山变频器代理设计规范

GB500939-2002《自动化仪表工程施工及验收规范》

HG20505.92《过程检测与控制系统用文字代号和图形符号》

HG20507.92《自动化仪表选型规定》

HG20509.92《仪表供电设计规定》

GB50057.94《建筑防雷设计规范》

十 、佛山变频器代理其他

    佛山变频器代理自控系统三菱PLC配置图、供电系统图、接地系统图、柜内布置图、接线图等由自控承包商二次设计。

以上所有描述均针对广东佛山南海大沥铝型材厂专用污水处理PLC的描述。如想了解更多，请联系佛山变频器代理商佛山苏迪。
