涂层刀具是在强度和韧性较好的硬质合金或高速钢(HSS)基体表面上，利用气相沉积方法涂覆一薄层耐磨性好的难熔金属或非金属化合物（也可涂覆在陶瓷、金刚石和立方氮化硼等超硬材料刀片上）而获得的。涂层作为一个化学屏障和热屏障，涂层刀具的构成减少了刀具与工件间的扩散和化学反应，从而减少了月牙槽磨损。涂层刀具具有表面硬度高、耐磨性好、化学性能稳定、耐热耐氧化、摩擦因数小和热导率低等特性，切削时可比未涂层刀具提高刀具寿命3~5倍以上，提高切削速度20%~70%，提高加工精度0.5~1级，降低刀具消耗费用20%~50%。

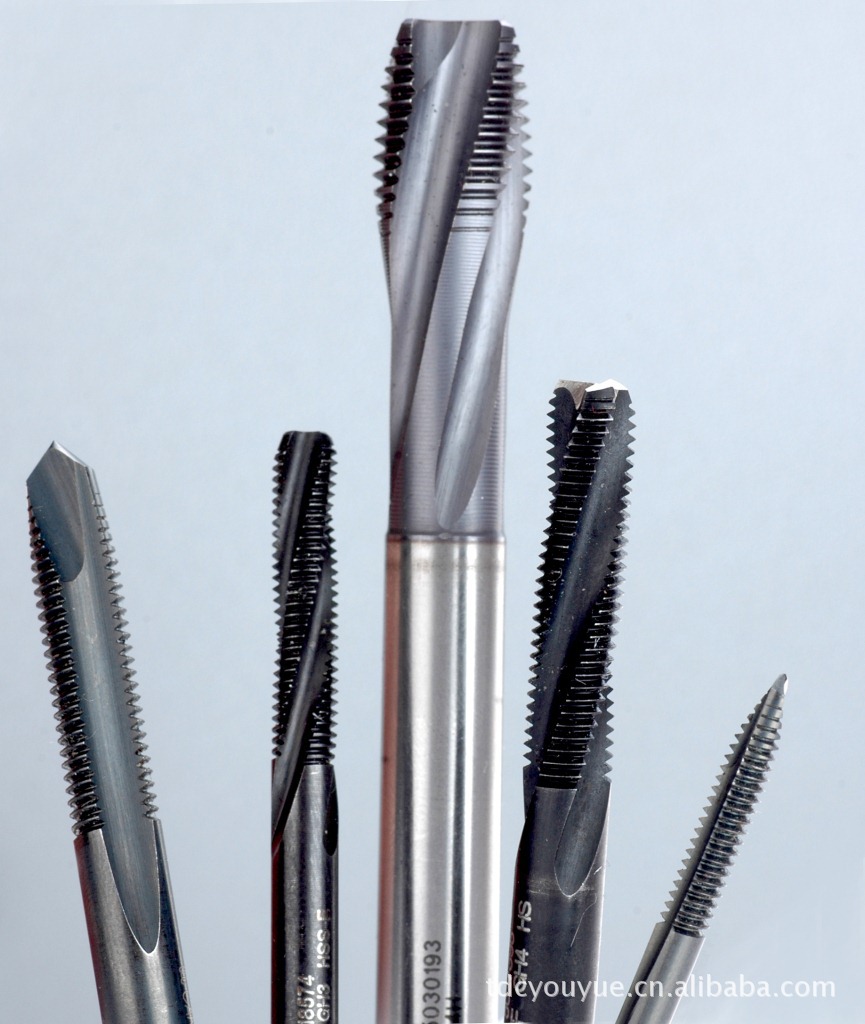

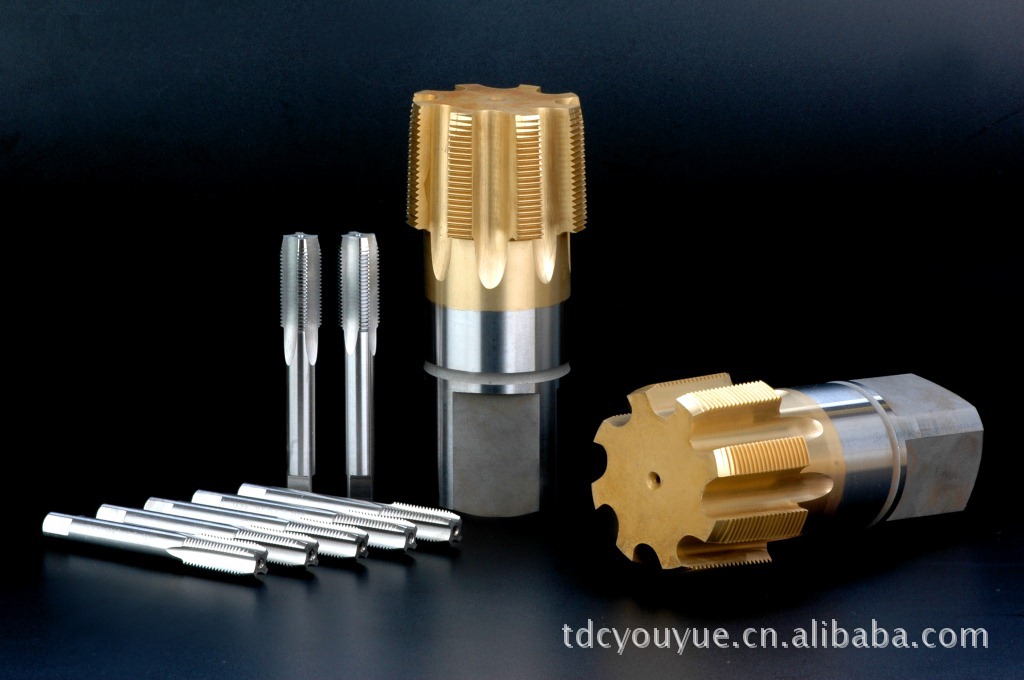

涂层刀具已成为现代切削刀具的标志，在刀具中的使用比例已超过50%。目前，切削加工中使用的各种刀具，包括车刀、镗刀、钻头、铰刀、拉刀、丝锥、螺纹梳刀、滚压头、铣刀、成形刀具、齿轮滚刀和插齿刀等都可采用涂层工艺来提高它们的使用性能。

种类

涂层刀具有四种：涂层高速钢刀具，涂层硬质合金刀具，以及在陶瓷和超硬材料（金刚石或立方氮化硼）刀片上的涂层刀具。但以前两种涂层刀具使用最多。在陶瓷和超硬材料刀片上的涂层是硬度较基体低的材料，目的是为了提高刀片表面的断裂韧度（可提高10%以上），可减少刀片的崩刃及破损，扩大应用范围。

涂层方法

　　物理气相沉积（PVD) 法。沉积温度为500℃，涂层厚度为0.4μ；

各种涂层

　　类型     颜色   硬度HV     厚度μ     摩擦系数最高使用温度℃

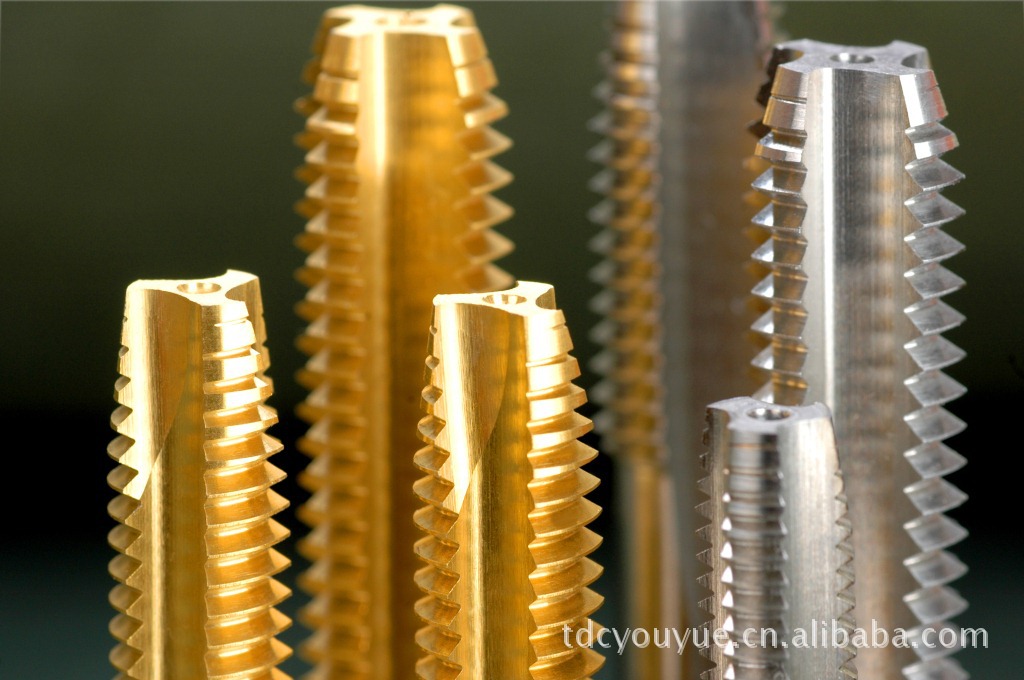

　　TiN     金黄    2300       1-4       0.4            500 高性价比涂层

　　AlTiN   复合黑    3400       1-4        0.5           900 高速、高硬度加工

　　DLC     黑彩   1000~4000 0.5-2      0.05          400 适用于有色金属、石墨、塑胶

涂层材料

　　涂层材料须具有硬度高、耐磨性好、化学性能稳定、不与工件材料发生化学反应、耐热耐氧化、摩擦因数低，以及与基体附着牢固等要求。

涂层刀具的优越性

　　在韧性较好的刀具（刀片）基体上进行表面涂层，涂覆具有高硬度、高耐磨性、耐高温材料的薄层（如 TiN、TiC等），使刀具（刀片）具有全面、良好的综合性能。未涂层高速钢的硬度仅为62~68HRC（760~960HV），硬质合金的硬度仅为 89~93.5HRA（1300~1850HV）；而涂层后的表面硬度可达2000~3000HV以上。

　　①由于表面涂层材料具有很 高的硬度和耐磨性，且耐高温。故与未涂层的刀具（刀片）相比，涂层刀具允许采用较高的切削速度，从而提高了切削加工效率；或能在相同的切削速度下，提高刀具寿命。

　　②由于涂层材料与被加工材料之间的摩擦系数较小，故涂层刀具（刀片）的切削力小于未涂层刀具（刀片）。

　　③ 用涂层刀具（刀片）加工，零件的已加工表面质量较好。

　　④由于涂层刀具（刀片）的综合性能良好，故涂层硬质合金刀片有较好的通用性， 一种涂层硬质合金牌号的刀片具有较宽的使用范围。
