GFDD470-150 干式变压器用冷却风机

5台起批

￥480.00

中国无锡

产品属性

图文详情

品牌推荐

品牌/型号

佰正/GFDD470-150

用途

船用风机

品牌

佰正

型号

GFDD470-150

重量

7.5（kg）kg

材质

铝合金

风机压力

低压风机

气流方向

横流

轴功率

70（kw）

叶片数

/kw

型号	Ａ	Ｂ	Ｌ	a	b	c	h	n	安装孔（长孔）
GFDD440-90	100	402	380	420	130	440	152	18	4-ф7×13
GFDD560-90	100	522	500	540	130	560	152	18	4-ф7×13
GFDD660-90	100	622	600	640	130	660	152	18	4-ф7×13
GFDD760-90	100	722	700	740	130	760	152	18	4-ф7×13
GFDD860-90	100	822	800	840	130	860	152	18	4-ф7×13
GFDD365-120	120	326	305	341	150	365	170	15	4-ф7×10
GFDD385-120	120	346	325	361	150	385	170	15	4-ф7×10
GFDD440-120	120	401	380	416	150	440	170	15	4-ф7×10
GFDD470-120	120	431	410	446	150	470	170	15	4-ф7×10
GFDD490-120	120	451	430	466	150	490	170	15	4-ф7×10
GFDD520-120	120	481	460	496	150	520	170	15	4-ф7×10
GFDD590-120	120	551	530	566	150	590	170	15	4-ф7×10
GFDD690-120	120	651	630	666	150	690	170	15	4-ф7×10
GFDD770-120	120	731	710	746	150	770	170	15	4-ф7×10
GFDD860-120	120	821	800	836	150	860	170	15	4-ф7×10
GFDD385-150	160	345	325	361	195	385	190	17.5	4-ф7×10
GFDD470-150	160	430	410	446	195	470	190	17.5	4-ф7×10
GFDD490-150	160	450	430	466	195	490	190	17.5	4-ф7×10
GFDD590-150	160	550	530	566	195	590	190	17.5	4-ф7×10
GFDD690-150	160	650	630	666	195	690	190	17.5	4-ф7×10
GFDD770-150	160	730	710	746	195	770	190	17.5	4-ф7×10

型号	A	B	C	a	b	c	h	n	安装孔（长孔）
GFD365-120	150	326	305	341	150	365	170	10	4-ф7×10
GFD385-120	150	346	325	361	150	385	170	10	4-ф7×10
GFD440-120	150	401	380	416	150	440	170	10	4-ф7×10
GFD470-120	150	431	410	446	150	470	170	10	4-ф7×10
GFD490-120	150	451	430	466	150	490	170	10	4-ф7×10
GFD520-120	150	481	460	496	150	520	170	10	4-ф7×10
GFD590-120	150	551	530	566	150	590	170	10	4-ф7×10
GFD690-120	150	651	630	666	150	690	170	10	4-ф7×10
GFD770-120	150	731	710	746	150	770	170	10	4-ф7×10
GFD860-120	150	821	800	836	150	860	170	10	4-ф7×10
GFD385-150	150	345	325	361	195	385	185	17.5	4-ф7×10
GFD470-150	150	430	410	446	195	470	185	17.5	4-ф7×10
GFD490-150	150	450	430	466	195	490	185	17.5	4-ф7×10
GFD590-150	150	550	530	566	195	590	185	17.5	4-ф7×10
GFD690-150	150	650	630	666	195	690	185	17.5	4-ф7×10
GFD770-150	150	730	710	746	195	770	185	17.5	4-ф7×10

横流式冷却风机

产品概述

型号说明

技术参数

安装步骤外形尺寸和安装

产品概述：

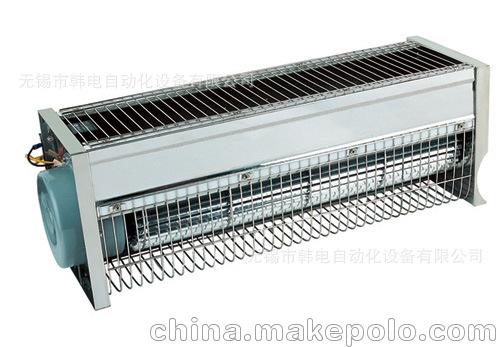

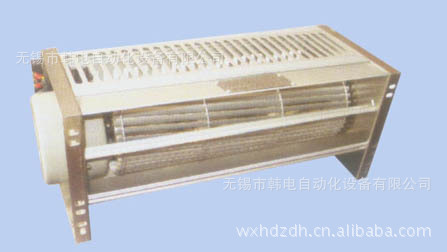

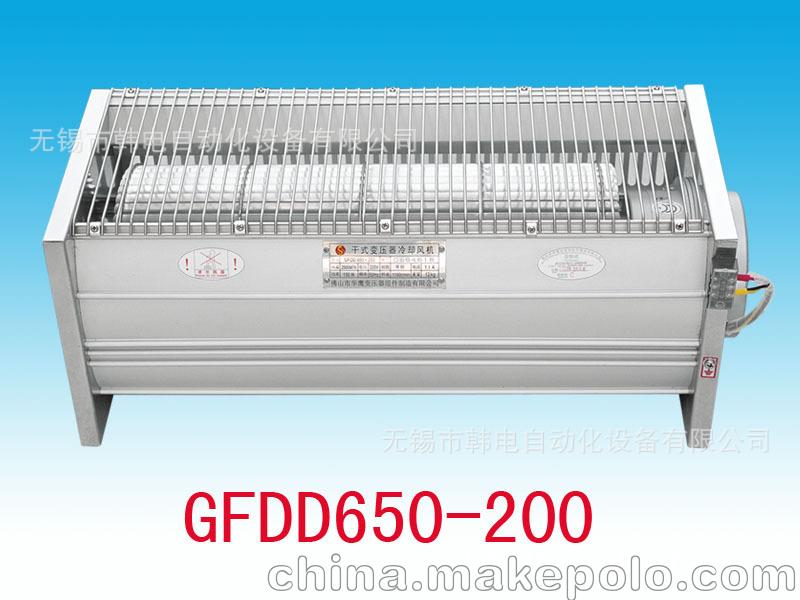

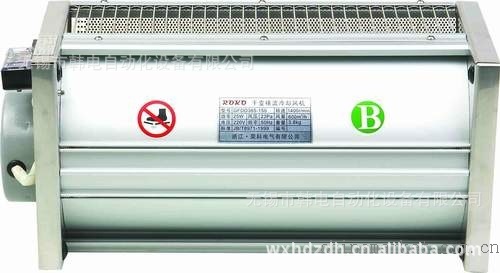

　　GFDD系列顶吹式干式变压器用横流式冷却风机（下称：干变横流冷却风机）主要用于干式变压器冷却增容，及电子设备、配电柜、高低压开关柜等强迫送风冷却。干式变压器配上本风机散热后，可增容40~50%运行，从而大大提高干式变压器的承载能力，并延长了干式变压器的使用寿命。

横流式冷却风机

　　本产品严格按JB/T8971－1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片；低噪音轴承；叶轮采用铝合金表面电泳处理，再通过精细的动平衡调校；左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合；整个风机结构合理，造型美观，具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。

型号说明：

例：风机型号为GFDD470-120A，表示工作电压单相220V、风机总长为470mm，叶轮直径为120mm，电机安装在右侧的顶吹式干式变压器用横流式冷却风机。

技术参数：

注：上表中未列出的风机规格，可根据用户要求定制

安装步骤：

冷却风机一般安装在干式变压器下夹件旁边，将底下及外面的冷空气吹向干式变压器的线圈内，使干式变压器能充分冷却。安装时应根据冷却风机的出风角度（与水平夹角约为135°）及出风口位置，使风机的出风能最顺利地进入干式变压器的高低压线圈间的风道，从而使散热效果最佳。
该冷却风机安装一般采用下底脚支撑式，这种安装方式是将底架做成一框架并固定在夹件或底脚上，然后将风机安装在框架上。为了减小风机的振动，安装时应在底脚下垫上橡胶块。
为了不影响冷却风机的出风量，安装时其进风口（指外侧面）应与封闭的障碍物保持一定的距离（一般不小于10cm），使风机的进风顺畅，建议风机进风口附近的外壳应开有通风孔。

外形尺寸和安装：

顶吹式GFDD 侧吹式GFD价格一样，为同一产品.

安装孔、出风口方向不一样。

产品概述：

　　GFDD系列顶吹式干式变压器用横流式冷却风机（下称：干变横流冷却风机）主要用于干式变压器冷却增容，及电子设备、配电柜、高低压开关柜等强迫送风冷却。干式变压器配上本风机散热后，可增容40~50%运行，从而大大提高干式变压器的承载能力，并延长了干式变压器的使用寿命，是国内外厂家普遍采用的最经济有效的方式。

工作原理：

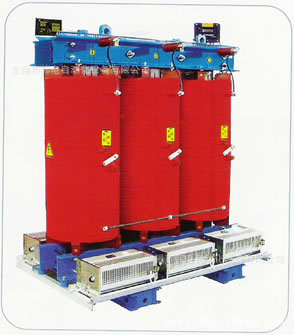

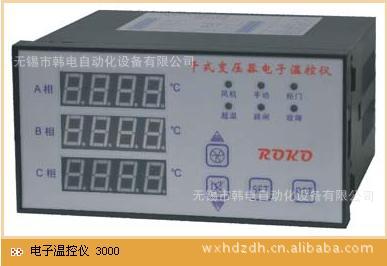

该系列冷却风机用于干式变压器时，风机置于变压器线圈下部两侧，将冷风直接吹进变压器的线圈高、低压冷却风道，散热效果明显，可保障变压器的正常运行并延长其使用寿命。（风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供）。

例：风机型号为GFDD470-120A，表示工作电压单相220V、风机总长为470mm，叶轮直径为120mm，电机安装在右侧的顶吹式干式变压器用横流式冷却风机。

技术参数：

外形尺寸和安装：

顶吹式安装孔参数

侧吹式安装孔参数

安装步骤：
1、冷却风机一般安装在干式变压器下夹件旁边，将底下及外面的冷空气吹向干式变压器的线圈内，使干式变压器能充分冷却。安装时应根据冷却风机的出风角度（与水平夹角约为135°）及出风口位置，使风机的出风能最顺利地进入干式变压器的高低压线圈间的风道，从而使散热效果最佳。
2、该冷却风机安装一般采用下底脚支撑式，这种安装方式是将底架做成一框架并固定在夹件或底脚上，然后将风机安装在框架上。为了减小风机的振动，安装时应在底脚下垫上橡胶块。
3、为了不影响冷却风机的出风量，安装时其进风口（指外侧面）应与封闭的障碍物保持一定的距离（一般不小于10cm），使风机的进风顺畅，建议风机进风口附近的外壳应开有通风孔。
冷却风机使用条件：
1、环境温度应75oC≥-40oC。
2、通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、不允许有沙尘等杂物掉入风机内，以免造成风机烧毁及扇叶断裂。
冷却风机的安装与维护：
1、安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
2、然后再检查各零件及螺丝是否有松动；叶片与风筒之间是否相碰或移位，若相碰或移位应进行调整后方可安装。
3、冷却风机安装后应进行试机，待风机运行正常后再进行联机使用。
4、风机长期置放重新使用时，应对风机进行检查试运行若无异常现象，方可联机使用。
5、风机安装完毕后应将接线合密封，以防接线合渗漏造成短路烧毁电机。
搬运和存放：
1、在搬运过程中，要注意轻拿轻放，按照包装箱的标志和要求搬运和放置，切勿倒置和立置。
2、在搬运过程中应避免强烈冲击和剧烈震动，以防包装葙和产品破损。
3、风机应存放于透风、干燥没有腐蚀性气体处，避免雨淋和阳光暴晒。
订货须知：
1、订货时请根据使用要求和变压器的容量及结构形式，参照资料提供的产品型号选型，我公司也可根据您的使用规格进行定制。

GFDD560-90 500.00

GFDD660-90 520.00

GFDD760-90 540.00

GFDD860-90 560.00

GFDD365-120 450.00

GFDD385-120 460.00

GFDD440-120 490.00

GFDD470-120 500.00

GFDD490-120 520.00

GFDD520-120 550.00

GFDD690-120 740.00

GFDD770-120 800.00

GFDD860-120 830.00

GFDD365-150 580.00

GFDD470-150 610.00

GFDD490-150 650.00

GFDD590-150 720.00

GFDD690-150 800.00

GFDD770-150 880.00
