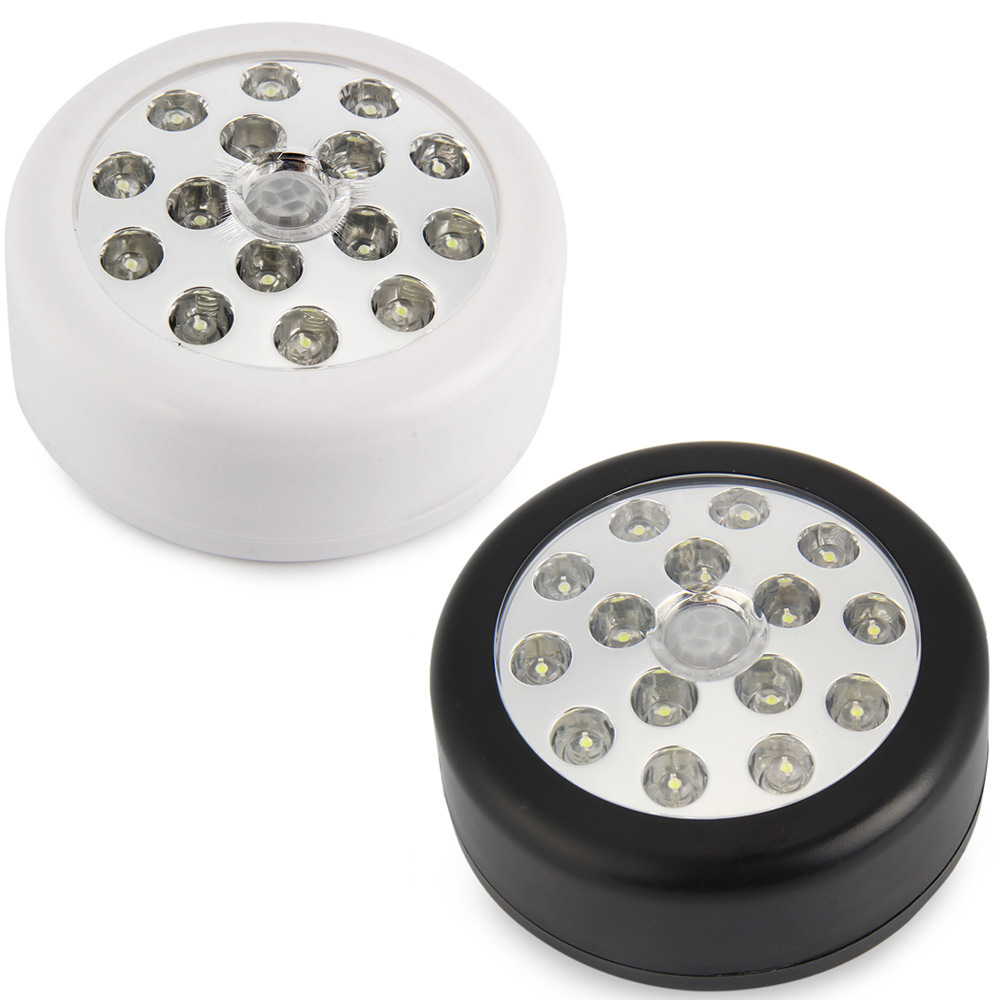

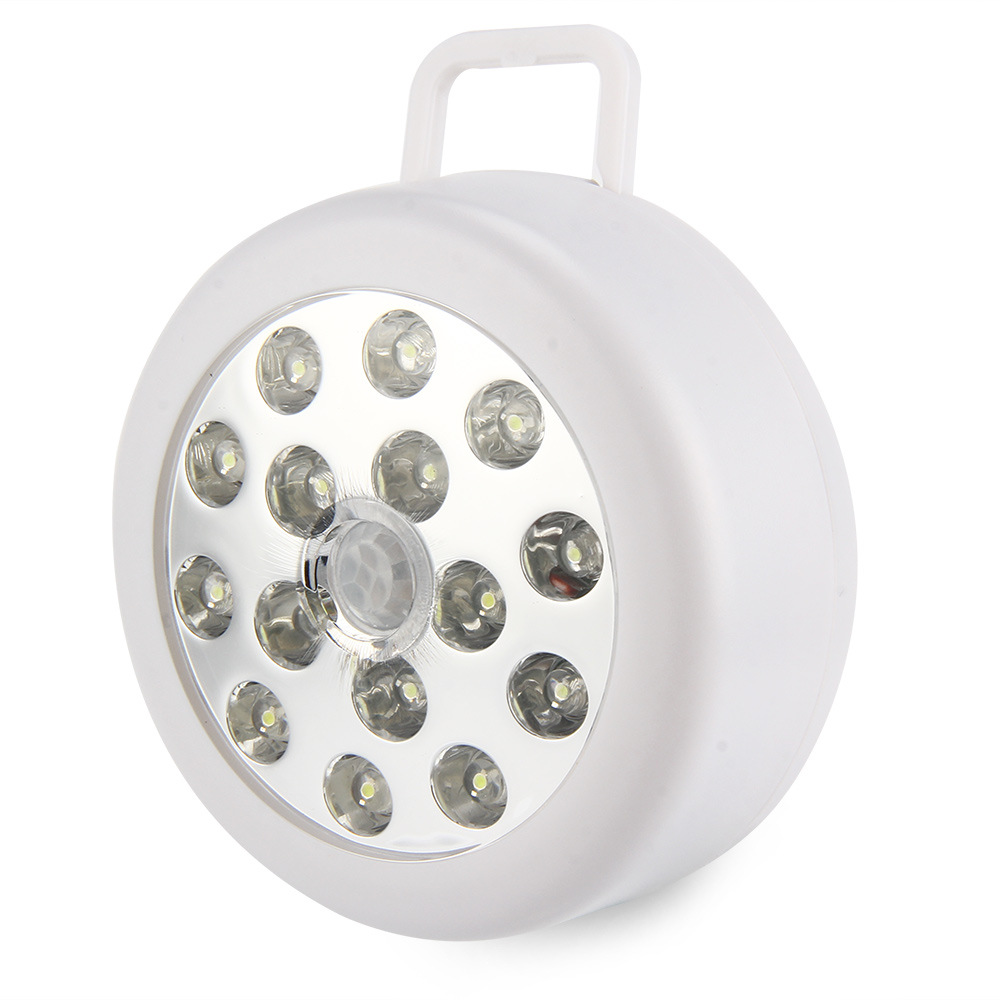

热释电红外传感器(简称PIR)是80年代发展起来的一种新型高灵敏度探测元件。它能以非接触形式检测出人体辐射的红外线能量的变化,并将其转换成电压信号输出。将这个电压信号加以放大,便可驱动各种控制电路,如作电源开关控制、防盗防火报警、自动览测等。
热释电红外传感器主要是由一种高热电系数的材料,如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件,并将两个探测元件以反极性串联,以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号,经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离,一般在探测器的前方装设一个菲涅尔透镜,该透镜用透明塑料制成,将透镜的上、下两部分各分成若干等份,制成一种具有特殊光学系统的透镜,它和放大电路相配合,可将信号放大70分贝以上,这样就可以测出10~20米范围内人的行动。
菲涅尔透镜利用透镜的特殊光学原理,在探测器前方产生一个交替变化的“盲区”和“高灵敏区”,以提高它的探测接收灵敏度。当有人从透镜前走过时,人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”,这样就使接收到的红外信号以忽强忽弱的脉冲形式输入,从而增强其能量幅度。
人体辐射的红外线中心波长为9~10--um,而探测元件的波长灵敏度在0.2~20--um范围内几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗口,这个滤光片可通过光的波长范围为7~10--um,正好适合于人体红外辐射的探测,而对其它波长的红外线由滤光片予以吸收,这样便形成了一种专门用作探测人体辐射的红外线传感器。
一旦人侵入探测区域内,人体红外辐射通过部分镜面聚焦,并被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不同,不能抵消,经信号处理而报警。
菲泥尔滤光片根据性能要求不同,具有不同的焦距(感应距离),从而产生不同的监控视场,视场越多,控制越严密。
被动式热释电红外探头的优缺点
优点: 本身不发任何类型的辐射,器件功耗很小,隐蔽性好。价格低廉。
抗干扰性能:
1、防小动物干扰:探测器安装在推荐地使用高度,对探测范围内地面上地小动物,一般不产生报警。
2、抗电磁干扰:探测器的抗电磁波干扰性能符合GB10408中4.6.1要求,一般手机电磁干扰不会引起误报。
3、抗灯光干扰:探测器在正常灵敏度的范围内,受3米外H4卤素灯透过玻璃照射,不产生报警。
热释电红外传感器的安装要求:
热释电红外传感器只能安装在室内,其误报率与安装的位置和方式有极大的关系.。正确的安装应满足下列条件:
1、热释电红外传感器应离地面2.0-2.2米。
2、热释电红外传感器远离空调, 冰箱,火炉等空气温度变化敏感的地方。
3、热释电红外传感器探测范围内不得隔屏、家具、大型盆景或其他隔离物。
4、热释电红外传感器不要直对窗口,否则窗外的热气流扰动和人员走动会引起误报,有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。
灵敏元面积 2.0×1.0mm2
基片材料 硅
基片厚度 0.5mm
工作波长 7-14μm
平均透过率 >75%
输出信号 >2.5V
(420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声 <200mV
(mVp-p) (25℃)
平衡度 <20%
工作电压 2.2-15V
工作电流 8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源极电压 0.4-1.1V
(VD=10V,Rs=47kΩ,25℃)
工作温度 -20℃- +70℃
保存温度 -35℃- +80℃
视场 139°×126°
说明 该传感器采用热释电材料极化随温度变化的特性探测红外辐射,采用双灵敏元互补方法抑制温度变化产生的干扰,提高了传感器的工作稳定性。
使用 1、上述特性指标是在源极电阻R2=47KΩ条件下测定的,用户使用传感器时,可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小,以便得到最佳光学设计。
3、所有电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感时,管脚的弯曲或焊接部位应离开管脚基部4mm以上。
