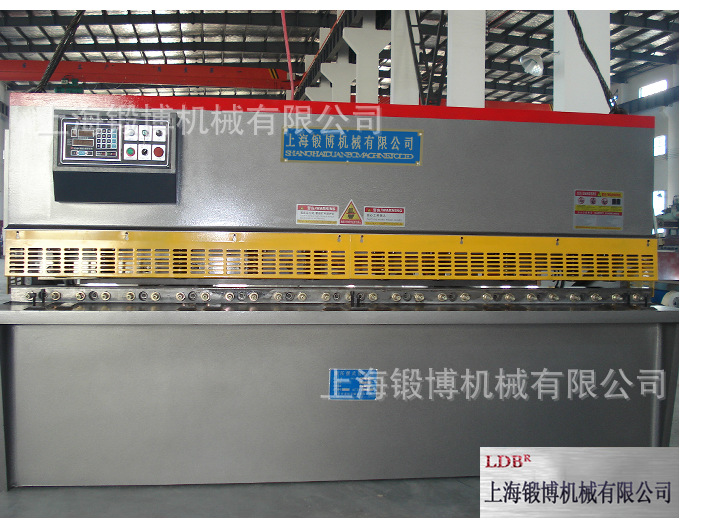

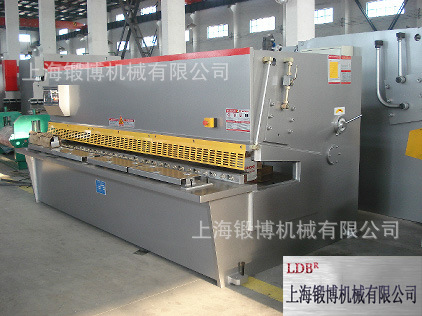

上海锻博供应优质QC12Y-6X3200液压摆式剪板机

1台起批

￥60000.00

上海市宝山区上海市宝山区沪太路5788号

产品属性

图文详情

品牌推荐

品牌/型号

锻博/QC12Y液压6*3200数显摆式剪板机

一、机器主要性能特点：

　　1、机器为全钢焊接机构，液压上传动，振动消除应力，机器强度高、刚性好。液压摆式剪板机是通过采用主油缸（固定在墙板上）做向下剪切运动、氮气缸回程，因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动，通过杠杆作用，支点受力小，可提高剪切刃寿命、机器寿命，整机结构紧凑，并能无极调节上刀架的行程量，大大提高工作效率。

　　2、后挡料尺寸及剪切次数有数字显示装置。上下刀片刃口间隙调整由指示牌指示，调节轻便快捷。

　　3、采用防护栅与电器箱联锁人生安全保护装置。

　　4、采用先进的集成式液压系统，可靠性好。

二、机器主要性能特点

1、机器为全钢焊接机构，液压上传动，回火消除应力，机器强度高、刚性好。

2、后档料尺寸由NC89控制系统（见剪板机数控系列可选）控制，高精度。

3、剪切次数由电脑自动控制，避免工件浪费。

4、剪切行程由NC89控制系统无级调节，大大的提高工作效率。

5、上下刀片刃口间隙由手轮调整，指示牌指示，调节轻便快捷。

6、采用防护栅与电器箱联锁安全保护装置，保证了人身安全。

7、采用台湾先进的集成式液压系统，氮气回程，可靠性好。

8、高品质光亮油管及卡套式接头解决了油管、接头的漏洞及渗油问题。

9、没有灯光对线装置，使剪切准确方便。

三、基本配置

液压系统：

主密封圈	日本NOK
液压阀	美国FIRST
油缸、回程缸：	天成液压，采用液压工艺。活塞杆表面淬火后精磨，表面镀镍
充气工具：	浙江奉化
卡套接头：	无锡流体

电气系统：

数控系统：	见剪板机数控系统（荷兰DELEM、瑞士CYBELEC、台湾台达、南京ESTUN）
主电器：	施耐德
光电式编码器：	韩国ATUONTCS
主电机：	无锡杰达盛

其他

轴承：	福建龙溪集团
上下刀片：	上海金山刀片厂（材质6Crw2si,可剪不锈钢和普通碳钢）

四：主要技术参数

型号	可剪板厚（mm）	可剪板宽（mm）	剪切角	材料强度（N/mm）	后挡料调节范围（mm）	行程次数（次/分）	主电机功率（Kw）	重量（Kg）	外形尺寸 L×W×H（mm）
QC12Y-4×2500液压摆式剪板机	4	2500	1°30′	≤450	20-500	16	5.5	5000	3040×1610×1620
QC12Y-4×3200液压摆式剪板机	4	3200	1°30′	≤450	20-500	13	5.5	6000	3840×1610×1620
QC12Y-4×4000液压摆式剪板机	4	4000	1°30′	≤450	20-600	10	5.5	7000	4600×1700×1700
QC12Y-4×6000液压摆式剪板机	4	6000	1°30′	≤450	20-600	5	7.5	16000	6460×2100×3200
QC12Y-6×2500液压摆式剪板机	6	2500	1°30′	≤450	20-500	15	7.5	6000	3040×1610×1620
QC12Y-6×3200液压摆式剪板机	6	3200	1°30′	≤450	20-500	12	7.5	7000	3840×1610×1620
QC12Y-6×4000液压摆式剪板机	6	4000	1°30′	≤450	20-600	9	7.5	8300	4620×1750×1700
QC12Y-6×6000液压摆式剪板机	6	6000	1°30′	≤450	20-800	5	18.5	18500	6480×2100×2300
QC12Y-8×2500液压摆式剪板机	8	2500	1°30′	≤450	20-500	14	7.5	7000	3040×1700×1700
QC12Y-8×3200液压摆式剪板机	8	3200	1°30′	≤450	20-500	8	7.5	7500	3860×1700×1700
QC12Y-8×4000液压摆式剪板机	8	4000	1°30′	≤450	20-600	8	11	8500	4640×1700×1700
QC12Y-8×6000液压摆式剪板机	8	4000	1°30′	≤450	20-800	8	18.5	20000	6480×2100×2350
QC12Y-10×2500液压摆式剪板机	10	2500	1°30′	≤450	20-500	10	7.5	7300	3040×1700×1700
QC12Y-10×3200液压摆式剪板机	10	3200	2°	≤450	20-500	10	7.5	8000	3860×1700×1700
QC12Y-10×4000液压摆式剪板机	10	4000	2°	≤450	20-600	10	18.5	12050	4650×2100×2000
QC12Y-10×6000液压摆式剪板机	10	6000	1°30′	≤450	20-600	10	18.5	24000	6500×2100×2300
QC12Y-12×2500液压摆式剪板机	12	2500	1°40′	≤450	20-500	12	18.5	11000	3140×2150×2000
QC12Y-12×3200液压摆式剪板机	12	3200	1°40′	≤450	20-500	10	18.5	12500	3880×2150×2000
QC12Y-12×4000液压摆式剪板机	12	4000	1°40′	≤450	20-600	10	18.5	14500	4680×2150×2000
QC12Y-16×2500液压摆式剪板机	16	2500	2°	≤450	20-500	10	18.5	12000	3140×2150×2000
QC12Y-16×3200液压摆式剪板机	16	3200	2°	≤450	20-600	10	18.5	13500	3880×2150×2000
QC12Y-16×4000液压摆式剪板机	16	4000	2°30′	≤450	20-800	10	18.5	16000	4650×2150×2200
QC12Y-20×2500液压摆式剪板机	20	2500	2°30′	≤450	20-500	8	37	18000	3440×2300×2500
QC12Y-20×3200液压摆式剪板机	20	3200	2°30′	≤450	20-1000	8	37	23000	4150×2350×2700
QC12Y-25×2500液压摆式剪板机	25	2500	3°	≤450	20-1000	8	45	25000	3200×2700×2900
QC12Y-25×3200液压摆式剪板机	25	3200	3°	≤450	20-1000	5	37	26000	4200×2500×2600
QC12Y-30×2500液压摆式剪板机	30	2500	3°	≤450	20-1000	4	40	28000	3300×2900×3000
QC12Y-30×3200液压摆式剪板机	30	3200	3°30′	≤450	20-1000	4	40	34000	4200×2500×2600
QC12Y-40×2500液压摆式剪板机	40	2500	4°	≤450	20-1000	3	75	46000	3200×3300×3200
QC12Y-40×3200液压摆式剪板机	40	3200	4°	≤450	20-1000	3	90	58000	4300×3300×3000
