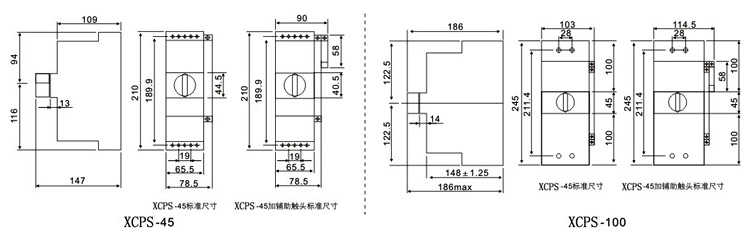

安装尺寸：

LKBO(YCPS)系列控制与保护开关电器

产品概述

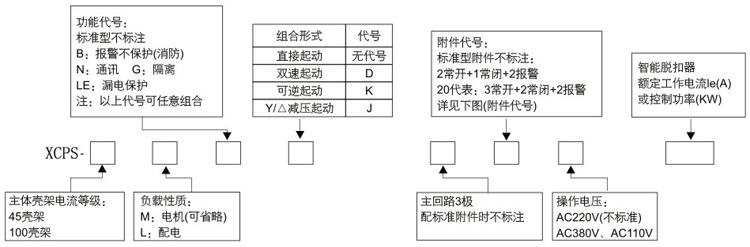

CPS 是“Control and Protective Switching devices”的英文缩写，意思是控制与保护开关电器 ( 设备 )。是低压电器中的一种新型产品，是我国上世纪九十年代研发的并填补国内空白的一类产品。LCPS 产品符合国家标准 GB14048.9《低压开关设备和控制设备 第 6-2 部分：多功能电器 ( 设备 ) 控制与保护开关 ( 设备 ) 的要求。电器设计表示方法如图：YCPS 系列控制与保护开关电器是一种智能型多功能低压开关电器。它是基于国内外先进断路器，接触器，热继电器技术和软件技术开发出的一种先进的智能型多功能低压开关电器，SCPS 控制与保护开关电器在国内同类产品基础上，根据用户大量反馈信息不断地加以改进完善精心制作而成，在同类产品中具有领先水平。

YCPS 控制与保护开关电器采用电磁传动机构来驱动触头运动以接通和分断电路。所有保护特性和功能是通过智能控制单元和电流互感器取样，在进行逻辑运算和数据处理后，控制脱扣器的动作，4$14完成故障诊断和保护。SCPS 开关在单一低压电器上实现了断路器，接触器，热继电器等多种低压电器的功能，在智能控制方面居有领先水平。

YCPS 的主要特点为：在产品结构形式上实现智能化“自配合”控制与保护功能。将“断路器 ( 熔断器 )+ 接触器 + 热继电器”的功能融为一体，能够替代传统断路器 ( 熔断器 )，接触器、过载 ( 或过压，断相 ) 保护继电器、隔离器等多种传统的分离电器。这些分离控制保护器件在功能上主要实现：通断负荷电流、短路保护、过载保护、欠压保护、紧急措施状态下急停以及联锁控制等。但由于电器市场上不同厂家在产品性能上存在一定的差异，

以及选用人员在技术参数使用上有差异等原因，使得组成的成套装置不尽合理，工作不尽可靠。另外，由分离器件组成的电气控制箱，在考虑飞弧距离及散热的需要时，箱体本身亦不可能做得较小。

YCPS 将“断路器 ( 熔断器 )+ 接触器 + 热继电器”的功能融为一体，加上智能化“自配合”控制与保护功能。以一个具有独立结构形式的单一产品， 能理想地实现上述多个产品的组合功能。由于其保护特性是产品“自配合”的，并可输出多种信号。因此，保护功能完善、合理。有就地控制或远程控制方式对YCPS 进行操作控制功能。

多功能控制与保护开关电器的使用，大量减少了线路中所需元件的品种及数量，为低压配电与控制系统的设计简化提供了一种理想的基础元件。

YCPS 作为一种新型的低压电器元件得到了广泛应用。

YCPS 多功能智能化控制与保护开关电器，不仅大大减少线路中所需元件的品种与数量，而且使电路设计大为简化，使得电器成套装置的可靠性、 安全性大为提高，而且使得制作、调试及日后日常维护亦相应简单，容易。

特别是采用 YCPS 后，小巧灵活的结构一改过去采用分离器件不得不装入大而笨的箱体的局面，特别适合土地使用紧张的建筑电气设计，尤其适 合嵌入型土建墙内暗敷。

另外，从技术经济分析比较来看，如果采用传统“断路器或熔断器 + 接触器 + 热继电器组”搭成以上控制电路，其价格也不便宜，而且容易因参 数选用不够慎密等原因造成成套装置的组成不尽合理，工作可靠性不高等问题。因此，YCPS 产品的问世，会带来低压电器向“集成化”智能化发 展的变革，具有广阔的应用前景。
