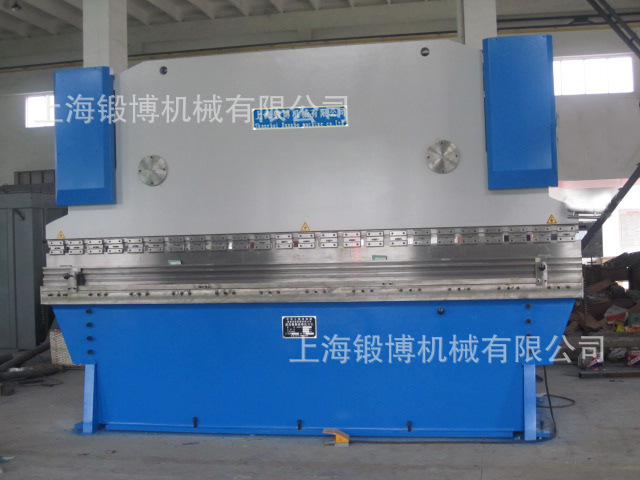

机器主要性能特点
1、参照德国DIN55222T2-80标准设计，为现在最新设备。 |
2、采用全钢板焊接结构，回火消除应力，机器强度高、刚性好。 |
3、液压系统采用美国专用液压系统，简单紧凑，稳定可靠，寿命长。 |
4、扭轴同步，与滑块用关节轴承连接，同步性极高，并能承受一定的偏载，避免了因偏载，避免了因偏载导致同步机构损坏及对工件精度影响。 |
5、滑块行程调节机构为独立机动机构，改变了以往的油缸内调式，定位精度高，维修方便，杜绝了因滑块行程调节超限而引起的油缸漏油和卡死。 |
6、滑块行程机构采用机动调节LED数码显示，显示精度0.01毫米，保证板料的高精度成型角度。 |
7、后挡料距离为机动调节，手动微调LED数码显示，显示精度0.01毫米，消除了普通数显中各齿轮间的间隙，显示精度高。 |
8、上模有挠度补偿机构，可选配快夹机构。 |
9、本机为现在最新设备，属于折弯机第三代产品框形结构。定位精度高，维修方便，美观大方 |
基本配置
液压系统：
主密封圈： | 日本NOK |
液压系统主件： | 美国FIRST |
内啮合齿轮泵： | 上海诚捷液压泵公司航空标准，嗓音小，寿命长 |
油缸： | 江苏天成液压，活塞杆表面淬火精麿，表面电镀硬铬。 |
卡套接头: | 无锡流体 |
电气系统：
数控系统: | 韩国ATUONICS数显 | |
主电器： | 施耐德 | |
伺服电机： | 南京ESTUN、日本松下、日本安川 | |
光电编码器： | 日本 | |
变频器： | 台湾台达、南京ESTUN、韩国LS（LG） | |
主电机： | 无锡杰达盛 | |
其他：
滚珠丝杠： | 台湾ABBA |
直线导轨： | 台湾ABBA |
下上模具： | 江南模具（材质：T8A） |
关节轴承： | 福建龙溪集团 |
二、主要技术参数
型号 | 公称压力kn | 工作台长度mm | 立柱间距mm | 喉口深度mm | 滑块行程mm | 行程次数1/min | 最大开启高度mm | 电机功率kw | 机床重量t | 外形尺寸mm |
WC67Y-40/2200 | 400 | 2200 | 1850 | 250 | 100 | ≥11 | 340 | 4 | 4000 | 2260＊1470＊2130 |
WC67Y-63/2500 | 630 | 2500 | 2050 | 250 | 100 | ≥10 | 330 | 5.5 | 5000 | 2600＊1725＊2355 |
WC67Y-63/3200 | 630 | 3200 | 2600 | 250 | 100 | ≥10 | 370 | 5.5 | 6000 | 3300＊1725＊2355 |
WC67Y-80/3200 | 800 | 3200 | 2600 | 250 | 100 | ≥10 | 370 | 7.5 | 7300 | 3300＊1725＊2045 |
WC67Y-100/3200 | 1000 | 3200 | 2600 | 320 | 100 | ≥8 | 400 | 7.5 | 8500 | 3290＊1740＊2400 |
WC67Y-100/4000 | 1000 | 4000 | 3300 | 320 | 100 | ≥8 | 400 | 7.5 | 9500 | 4090＊1740＊2500 |
WC67Y-125/3200 | 1250 | 3200 | 3300 | 320 | 150 | ≥8 | 420 | 7.5 | 8500 | 3450＊1740＊2450 |
WC67Y-125/4000 | 1250 | 4000 | 3200 | 320 | 150 | ≥8 | 420 | 7.5 | 1000 | 4090＊1740＊2450 |
WC67Y-160/3200 | 1600 | 3200 | 2600 | 320 | 200 | ≥6 | 470 | 11 | 12300 | 3280＊1930＊2800 |
WC67Y-160/4000 | 1600 | 4000 | 3400 | 320 | 200 | ≥6 | 470 | 11 | 13000 | 4080/1930＊2800 |
WC67Y-160/6000 | 1600 | 6000 | 4100 | 320 | 200 | ≥6 | 450 | 11 | 18000 | 6480＊2400＊3260 |
WC67Y-200/3200 | 2000 | 3200 | 2800 | 320 | 200 | ≥6 | 465 | 11 | 13000 | 3280＊1930＊3800 |
WC67Y-200/4000 | 2000 | 40000 | 3300 | 320 | 200 | ≥3 | 465 | 11 | 15000 | 4080＊1930＊2800 |
WC67Y-200/4500 | 2000 | 4500 | 3300 | 320 | 200 | ≥3 | 465 | 11 | 18000 | 4580＊1930＊2800 |
WC67Y-250/3200 | 2500 | 3200 | 2620 | 400 | 250 | ≥3 | 560 | 15 | 18000 | 3380＊2510＊4310 |
WC67Y-250/4000 | 2500 | 4000 | 3280 | 400 | 250 | ≥3 | 560 | 15 | 20500 | 4080＊2010＊3260 |
WC67Y-300/4000 | 3000 | 4000 | 3280 | 400 | 250 | ≥3 | 560 | 15 | 29000 | 4080＊2500＊3260 |
WC67Y-350/6000 | 3000 | 6000 | 4800 | 350 | 250 | ≥3 | 560 | 22 | 36000 | 6080＊2625＊3400 |
