SH型静态混合器        SV型静态混合器

   SX型静态混合器        SK型静态混合器

注：JB/T7660-1995标准适用于管道公称通径DN为10~1000mm，公称压力为PN为0.25，0.6，1.0，1.6，2.5，4.0，6.4，10.0，16.0MPa的混合器。

一、静态混合器产品简介：

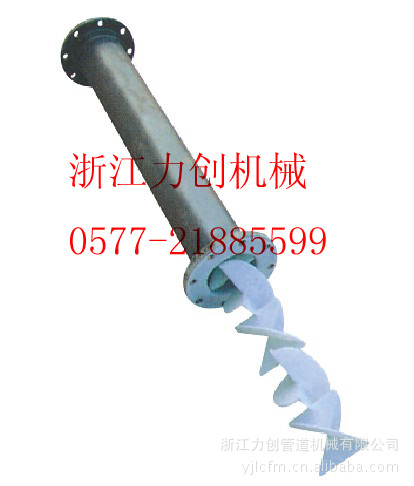

    静态混合器本身没有运动部件，依靠单元的特殊结构和流体运动，使互不相溶的流体各自分散，彼此混合。

  静态混合器是一种没有运动部件的高效混合设备，其基本工作机理是利用固定在管内的混合单元体改变流体在管内的流动状态，以达到不同流体之间良好分散和充分混合的目的。自70年代以来，静态混合器就已开始在化学工业、食品工业、纺织轻工等行业得到应用，并取得良好的成果。但静态混合器作为一种专利产品，国内、国外都对此结构不但保密，而且制成一次性不可拆卸结构。凡涉及到液—液，液—气，液—固，气—气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。

  静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我厂技术部联系。

二、型号标注:

  带保温夹套：F。

  法兰材质：碳钢A，不锈钢B

  管道材质：碳钢A ，不锈钢B

  静态混合器长度L（mm）

  公称压力：PN（10倍的兆帕数mpa

  公称直径：DN(mm）

  单元水力直径：DN

  单元几何形式：V、K 、X 、L、 H

  静态混合器：S

 示例：SV型静态混合器： ah=5、DN80、PN1.6Mpa、L=1000，不锈钢法兰、低碳钢管道，表示成SV-5/80-16-1000AB.

三、技术性能

 正常流率的80%～110%时能充分混合，最高分散程度10μm,液-液相、液-固相混合不均匀度系数 1～5%，正常流率下压力降△P 0.05Mpa。适用于石油、化工、油脂等行业，粘度 10 cP或伴有高聚物流体的混合，同时进行传热、混合和反应的热交换器，加热或冷却粘性产品等单元操作。

四、SK型混合器基本参数和主要尺寸：

注：以上尺寸仅供参考，若需详细资料请来电来函索取。

五、试验方法

混合器组装后进行水压试验，其试验压力为公称压力的1.25倍，保压10 min，检查有无渗漏现象。
