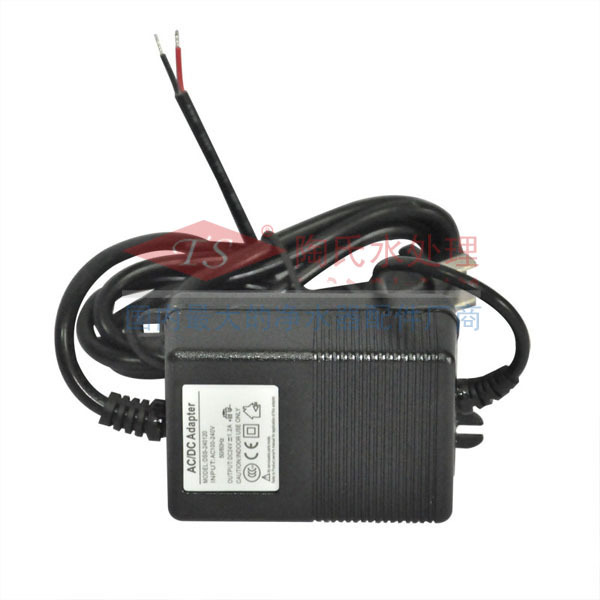

24V1.2A电子变压器介绍：

　　电子变压器原理与开关稳压电源工作原理相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极

　　管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所

　　需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S130

　　05，其B为15～20倍。也可用C3093等BUceo=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变

　　压器可自制，用音频线绕制在H7X10X6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用

　　边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度

　　漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V

　　。纯水机配件电子式1.2A变压器2A变压器3A变压器,属于最新技术,电子式取代火牛式变压器有过压、过流、短路和防水等

　　保护，耐用,稳定性高.

　　     用途：带动纯水机水泵启动,起主要作用,起到稳压保护机器的作用。

　　     产品特点：

　　1.采用高效率，低损耗，环保线路设计；具有过压保护，过载保护；

　　2.产品美观大方，外壳采用耐高温阻燃，采用超声波焊接，使用安全可靠；

　　3.输出干扰非常小，输出电压稳定，能更好的延长外接电器的使用寿命；

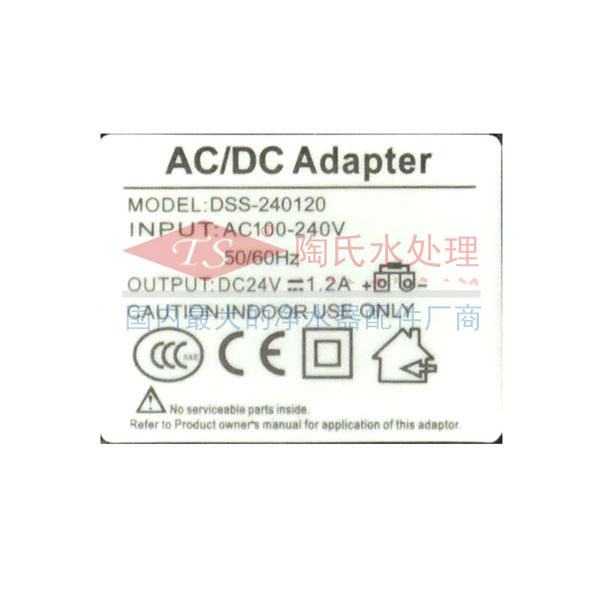

　　     产品规格：

　　1、输入电压：100-240VAC50/60HZ

　　2、输出电压：24±0.5VDC

　　3、输出电流：0—1.5A

　　4、转换效率：≥85%5、纹波噪声：≤200Mv

　　6、隔离电压：输入—输出3KV5mA

　　7、工作温度：-10℃—+45℃

　　8、安全标准GB4943EN60950EN60335—1EN61558—2—6

　　9、主要用途本产品防水性能良好，适用于50-75加仑净水机LED灯具照明，其他防水防潮要求高的直流用电器

　　10、电源两端带安排孔，方便装卸。
