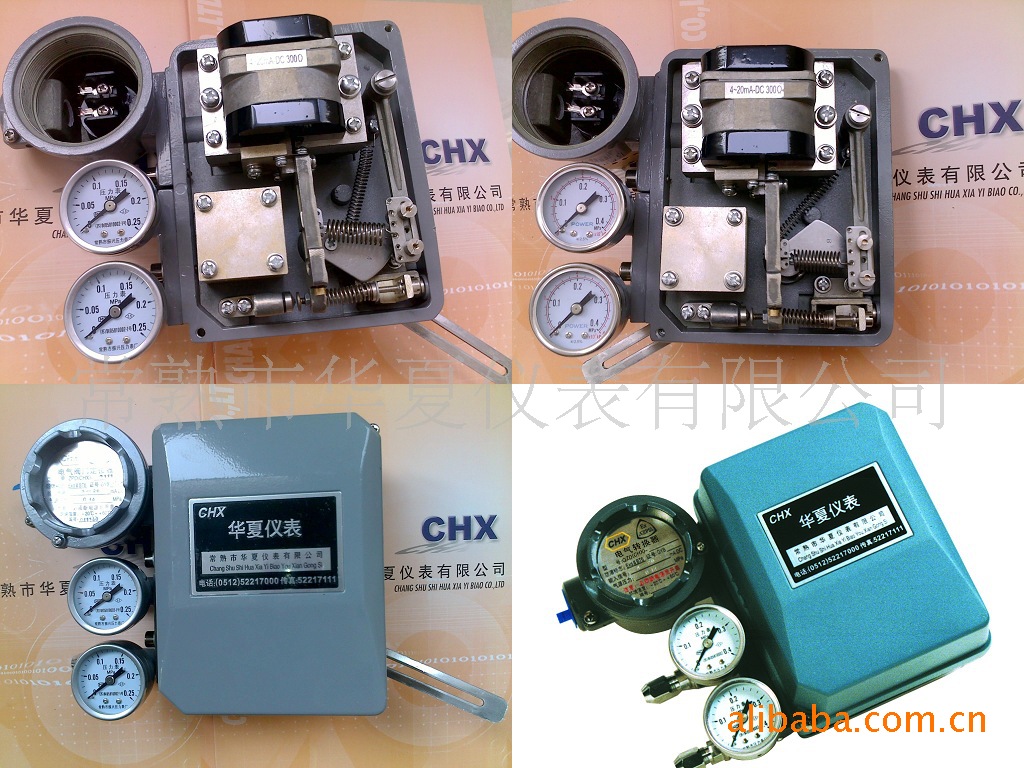

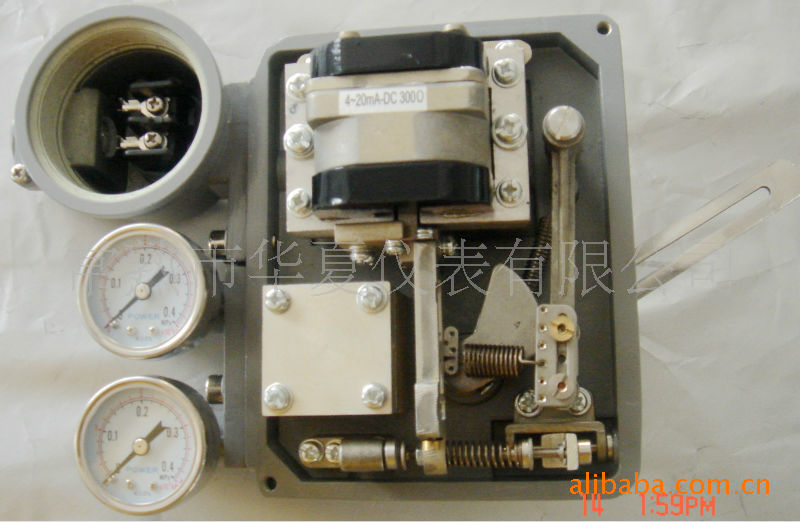

工业用ZPD（CHX）2111 2211 2112系列阀门定位器 电气阀门定位器
品牌/型号
常熟华夏仪表CHX/ZPD（CHX）2000型
| 产品的功能用途和适用范围 |
| CHX（ZPD）2000系列电气阀门定位器是各种气动执行吕的主要配套件。它与气动调节阀配套使用，构成闭环控制回路。用以提高调节阀的控制精度。克服填料函与阀杆的摩擦力，克服介质压差对调节阀阀芯不平衡力。提高阀门动作速度，可实现分程控制（段幅信号），可改变阀的作用方式，可控制非标准操作压力的各类型气动执行机构。 |
|
| |
| 技术参数和性能 |
基本误差：±1%（单作用）；±2%（双作用）
回 差： 1%（单作用）； 2%（双作用）
死 区：0.4%（单作用）； 0.2%（双作用）
额定行程：0-(10-100)mm 0-(50°-90°)角行程 (转角行程)
气源压力：0.14-0.55Mpa
输出压力：0.02-0.5MPa
耗气量：单作用：450L/h 双作用：3600L/h
输入信号：4-20mA.DC;0-10mA.DC(可分程)
输出特性：线性 常规型:(等百分比非线性特殊型)
环境温度：-35-+60℃ （本质安全型为-40-+60℃）
隔爆型 -20 ~ +60℃
相对湿度：5%-100%
防爆型式：隔爆型，增安型，本质安全型
输入阻抗：4-20mA.DC/300±10Ω(20℃时)
0-10mA.DC/1000±30Ω(20℃时)
气源接口：M10×1联接铜管为Φ6×1(Φ8×1)
电源接口：G1/2(M22×1.5)
壳体材料：铝合金
外形尺寸：203×160×105mm
重 量：2.8Kg |
| |
| 规格型号 |
型 号 | 防爆型式 | 输入信号
mA.DC | 气源压力
MPa | 输出压力MPa
（标准状态） | 执行机构 | 输出行程
和范围 | 耗气量 | CHX(ZPD) | 2111 | d
隔爆
e
增安
i
本安 | 4-20 | 0.14 | 0.02-0.1 | 气动
薄膜式
（单作用）
气动
活塞式
（双作用） | 直行程
10-100mm
或
角行程
0-90 °等
（直连式） | 450L/h | 2112 | 0.25 | 0.04-0.2 | 2113 | 0.30;0.34 | 0.08-0.2 | 2121 | 4-12;
12-20 | 0.14 | | 2122 | 0.25 | 0.04-0.2 | 2123 | 0.30;0.34 | 0.08-0.2 | 2131 | 0-10 | 0.14 | 0.02-0.1 | 2141 | 0-5
5-10 | 0.25 | 0.04-0.2 | 2211 | 4-20 | 0.55 | 0-0.5 | 3600L/h | 2221 | 4-12;
12-20 | 2231 | 0-10 |
|
