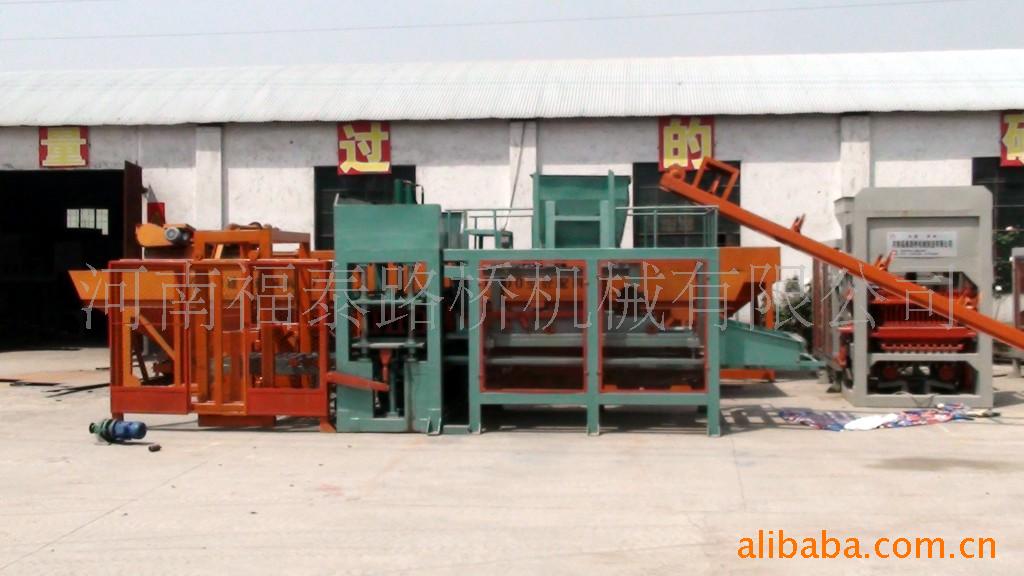

【用途与特点】 1、用途: 该砌块成型机适合用于固定生产各种不同规格的标砖、压砖机、多孔砖等混凝土制品。 2、特点: 本砌块成型机为机械、液压、计算机自动控制/电控综合技术型设备,以效率高、设计合理、结构紧凑、操作简单、维护保养方便为特点。砌块成型以液压为主,机械为辅,振动加压完成。所生产的砌块制品抗压强度可达15Mpa(兆帕)以上,密实度高,抗冻、抗渗性能好,隔音、隔热、保温性能优良,外形尺寸精确。 ●本机设计制造符合国家相关标准 整机符合GB/T 8533-1998 小型砌块成型机专业推荐标准之要求 ●产出制品一致性好 采用机电液一体化结合的技术,使设备运转的重复循环过程一致,因而产品稳定性高,废品率低。 ●电子控制智能化(或电控自动.半自动) 自动过程选用国外先进的PLC(可编程控制器)智能控制,配备制品工艺数据输入、存储触摸屏,有理想、柔性的人机对话界面。自动控制系统包括先进的安全逻辑以控制动作互锁,并可带有远程调控系统。(或简单的电控制) ●液压系统可靠 优选技术完善、制作精良的液压件配套合理的液压系统设计,采用独立的集成式液压站,避开主机振动、粉尘等对液压系统的影响,从而保证液压系统工作的可靠性。 ●原材料适应性好 先进的分布振动成型技术,可因地制宜地利用多种废灰废渣,合理降低水泥用量,生产出各种高质量的承重或非承重砌块制品。 ●设备普适性强 通过简单更换模具,可以迅速调整制品生产,最大程度迎合市场需求,让设备发挥极致效能。
【主要技术参数】 1、JL6-15砌块成型机主要技术参数 参数名称
| 参数值 | | 机台最大外型尺寸 | 6600×1990×3000(L×W×H)(mm) | 液压系统额定压力 | 21Mpa | 主振形式 | 台模压合振 | 振动频率 | 50~70Hz | 振动加速度 | 10-15g | 适应砖高 | 50-200mm | 托板尺寸 | 木制 | 830×660×(40±1)(mm) | | 铁制 | 830×660×(8-10±1)(mm) | | 竹制 | 830×660×(15-20)(mm) | 成型周期 | 15-20秒,需加面料20-25秒 | | 时产量 | 标准砌块(240×115×53mm) | 43200-57600块/8小时 | 加料装置容量 | 贮料斗有效容积0.45m3 | | 加料小车有效容积0.15m3 | 整机功率 | 36.8kw | 整机重量 | 12000kg |
2、主要产品规格及每板产量 项目 对数 型号 | 砌块规格 (毫米) | 成型数 (块) | 成型周期 (秒) | 班产 (8小时)(块) | 主机功率 (千瓦) | JL6-15 | 390×190×190(砌块) | 6 | 15-20 | 8640-11500 | 36.8 | 240×115×90(多孔砖) | 15 | 15-20 | 21600-28800 | 240×115×53(标砖) | 30 | 15-20 | 43200-57600 | ·本系列产品有150-650吨不同规格。·异形砖模具可根据用户需要制作。 |
生 产 条 件 | 生产用地 (m2) | 场 地 | 5-10亩 | 操作工棚 | 60 | 原料空间 | 300 | 办公用房 | 30 | 其它条件 | 员工 | 8-10人 | 配电 | 40kw | 耗水 | 10T/天 |
关于投资效益问题可以参考:压砖机可行性分析报告 |
[major technique parameter]
1st, JL6-15 artificial brick shaper major technique parameter
[major technique parameter] 1st, JL6-15 artificial brick shaper major technique parameter
Parameter name
| Parameter value | | Radio station biggest outlook size | 6600×1990×3000(L×W×H)(mm) | Hydraulic system rated pressure | 21Mpa | Main vibration mode type | The Taiwan mold press fits inspires | Vibrational frequency | 50~70Hz | Vibration eleration | 10-15g | Adapts the brick to be high | 50-200mm | Carrier size | Wooden | 830×660×(40±1)(mm) | | Made of iron | 830×660×(8-10±1)(mm) | | Bamboo system | 830×660×(15-20)(mm) | Formation cycle | 15-20 seconds, must add the lining 20-25 seconds | | When output | Standard artificial brick(240×115×53mm) | 43200-57600 Block /8 hour | Charging device capacity | Stores hopper dischargeable capacity 0.45m³ | | Feeding car dischargeable capacity 0.15m³ | Complete machine power | 36.8kw | Complete machine weight | 12000kg |
2nd, main product specification and each board output Project logarithm model | Artificial brick specification (millimeter) | The formation counts (block) | Formation cycle (second) | Shift production (8 hours) (block) | Main engine power (kilowatt) | JL6-15 | 390×190×190 (artificial brick) | 6 | 15-20 | 8640-11500 | 36.8 | 240×115×90 (porous brick) | 15 | 15-20 | 21600-28800 | 240×115×53 (sign brick) | 30 | 15-20 | 43200-57600 | This serial products has 150-650 ton different specification.? The shaped brick mold may ording to the user need manufacture。 |
Working condition | Production land (m2) | Location | 5-10亩 | Operates the work shed | 60 | Raw material space | 300 | The work uses the room | 30 | Other conditions | Staff | 8-10人 | Power distribution | 40kw | Water consumption | 10T/days |
May refer about the investment benefit question: Exempts the bakeing bricks machine feasibility analysis report |
联系电话 0371-67832555
| |
| 本机采用三杠上下加压一次成型,成型后即可立即堆码,不需一块托砖板,是目前国内砌块压砖机中的最新机型。 |
电气系统采用可编程控制器PLC控制配备数据输入输出装置,控制系统包括安全逻辑控制及故障诊断系统。 进口电脑电器密封件,液压元件采用高动态性能比例阀,以精确控制关键部件的动作。 机体采用高精度,高强度铸钢件及特殊焊接技术和材料制造,刚性好,耐振动,寿命长。 该机采用四杆导向方式,保证了压头及模具的精确运动。 该机采用台模合振液压加压成型,采用往返导向喂料装置,成型周期短,生产效率高、砌块质量密实强度高、尺寸精确。 采用机、电、液一体化技术,使设备运转的每一个循环过程一致,因而成型产品稳定性高,废品率低。 一机多用,通过更换模具可生产不同规格的多孔砖,空心砌块,路缘石、压砖机路面砖及植草树砖,花格砖等水泥制品。 可根据生产需要编制程序,实现手动,半自动,全自动等动作运转。 好处一: 不需要托板, 现做现码垛! 好处二: 自动进板、上料、压制、出板、 操作简便,一学就会! 好处三: 节省场地、节省人力、周转迅速! 好处四: 配置简单、 维修方便! 好处五: 设计地基--安装试机--成功出砖--培训员工【免费】一条龙服务! 设备名称:QTJ6-15全自动、半自动免烧砖机 ,液压传动机振成型,成型标砖强度最大可达15MPa,远高于国家对承重墙体材料抗压强度的要求。 可实现PLC电脑程序控制自动化操作。全套设备操作6~10人即可轻松实现,此机可实现“免托”功能。只需更换模具便可轻松实现标砖、空心砖、多孔砖、马路花砖、路岩砖...多种形状砖的生产。 6-15免烧砖机整体结构,坚固耐用,安全可靠。 全过程PLC智能控制,操作简单、明了。 .高校的液压震动、压制系统,确保产品高强、优质。 独特的强制回旋布料装置结构新颖、造型美观、布料均匀、速度快、无噪音。特殊耐磨钢材质,确保长时间使用,有效降低模具费用 产品说明,特点详解: 1.简介的整体结构,坚固耐用,安全可靠。 2.全过程PLC智能控制,操作简单、明了。 3.高校的液压震动、压制系统,确保产品高强、优质。 4.独特的强制回旋布料装置结构新颖、造型美观、布料均匀、速度快、无噪音。 5.特殊耐磨钢材质,确保长时间使用,有效降低模具费用。 |
