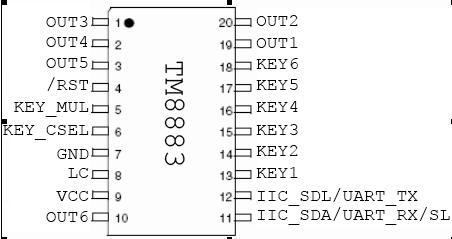

编号

管脚名称

IO类型

功能

1

OUT3

O

按键电平输出,0按下,1放开

2

OUT4

O

按键电平输出,0按下,1放开

3

OUT5

O

按键电平输出,0按下,1放开

4

/RST

I

复位脚，低电平复位，持续10ms以上

5

KEY_MUL

I

多按键同时输出,0多按键同时输出,1单按键输出

6

KEY_CSEL

I

基准电容输入

7

GND

I

地

8

LC

I

内部滤波电容,固定为105

9

I

电源,3V~5.5V输入

10

OUT6

O

按键输出,0按下,1放开

11

IIC_SDA/UART_RX/SL

I/O

IIC总线数据线,串口接收,单线通信线

12

IIC_SDL/UART_TX

I/O

IIC总线时钟线,串口发送

13

KEY1

I

触摸盘输入

14

KEY2

I

触摸盘输入

15

KEY3

I

触摸盘输入

16

KEY4

I

触摸盘输入

17

KEY5

I

触摸盘输入

18

KEY6

I

触摸盘输入

19

OUT1

O

按键电平输出,0按下,1放开

20

OUT2

O

按键电平输出,0按下,1放开

支持按键数量

1－12个按键

技术机理

高精度电容数字转换技术

按键反应模式

单键互斥，一次只能操作一个按键

有效触摸反应时间

典型值小于100ms（可定制）

按键感应盘大小

感应盘寄生电容要满足最小1pF电容，最大20pF电容。典型应用面积（触摸盘背面不覆铜情况下）为最小6mm×6mm ,最大60mm×60mm。可以根据实际需要和面板厚度以及面板覆盖材料而定

输出接口

一一对应IO TTL电平输出；BCD码输出；IIC；RS232接口通信；单线通信

按键感应盘材料

PCB铜箔,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等

按键感应盘形状

任意形状多边形,圆形或椭圆形,中间可留孔或镂空

按键感应盘间距

最小间距1mm,根据实际需要而定

面板材质

绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度

0~30mm穿透厚度和材料有关,相对介电常数越高,穿透的距离越远

按键灵敏度调节方式

调节基准电容的大小来确定灵敏度的大小（典型应用电容值为102~333）

防水性能

对面板撒水,喷水按键不发生误动,面板漫水,积水时触摸按键无异常反应,

抗射频干扰性能

能有效抑制GSM手机或大功率对讲机近距离干扰

抗工频干扰性能

有效过滤50Hz工频干扰

工作电压范围

3V~5.5V

工作温度范围

－40℃－+85℃

储存温度范围

－50℃－+125℃

芯片封装形式

TSSOP20

典型应用

各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备,医疗设备,体育设备,玩具等.
