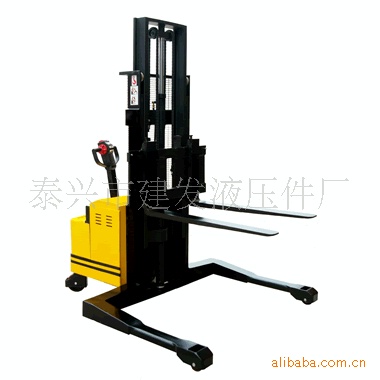

CTD10-20电动插腿式堆垛车

技术参数/型号 | CTD10 | CTD15 | CTD20 |
| 额定负载 | kg | 1000 | 1500 | 2000 |
| 载荷中心 | mm | 500 | 500 | 500 |
| 起升高度 | mm | 1600/2500/3000/3300/3500 |
| 重载起升速度 | mm/s | 0.06 | 0.06 | 0.06 |
| 重载行驶速度 | mm/s | 4.5 | 4 | 4 |
| 空载行驶速度 | km/h | 5.6 | 5.6 | 5.6 |
| 坡度 | %×m | 6%×12m | 5%×12m | 5%×12m |
| 转弯半径 | mm | 1750 | 1750 | 1750 |
| 前后轮中心距 | mm | 1470 | 1470 | 1470 |
| 货叉长度N | mm | 1070 | 1070 | 1070 |
| 外形尺寸L | mm | 2020 | 2020 | 2020 |
| A | mm | 200-800 | 200-800 | 200-800 |
| W | mm | 780 | 780 | 780 |
| H | mm | 2090/1840/2090/2240/2340 |
| 驱动轮尺寸 | mm | Φ250×80 | Φ250×80 | Φ250×80 |
| 叉轮尺寸 | mm | Φ98×80 | Φ98×80 | Φ98×80 |
| 蓄电池容量 | Ah | 210/240 | 210/240 | 210/240 |
| 输入电压 | V | 24 | 24 | 24 |
| 行驶电机功率 | kw | 0.75 | 1.2 | 1.2 |
| 起升电机功率 | kw | 2.2 | 2.2 | 3.0 |
| 电控类型 | mm | Mosfet Controller |
| 自重(不含蓄电池) | kg | 685 | 710 | 780 |
电动堆高车的保养与维护
在使用一个周后,对其要进行一次常规保养维护,全电动堆高车的效率、使用寿命及安全取决于日常的保养。
对全电动堆高车进行维修,更换的配件应由本公司提供,以确保质量。建议与本公司售后服务部联系。以使您的全电动堆高车能更经济、安全的运行。
1 、全电动堆高车维护工作的安全规则
只有经过系统学习才可以进行维修工作。
(1)保持维修场地的清洁卫生。
(2)维修时,身上不要带松散物品或贵重物品。
注意:维修全电动堆高车电气系统时,如若金属接触到通电电子元件易造成短路或燃烧。所以,请摘下手表、耳环或其它饰物。
(3)全电动堆高车维修前,先拔掉电源插座,断开电源。
(4)在打开左右箱盖或电气系统前,应关闭全电动堆高车的钥匙开关。
(5)在检查液压系统前,应使货叉下降,释放系统压力。
(6)检查车体漏油状况时,请用纸或硬纸板揩拭,切勿用手直接接触。以免烫伤。
(7)请注意传动装置或液压系统中油温可能较高,应先使全电动堆高车冷却后,然后更换齿轮油或液压油,以防油温高导致燃烧。
(8)液压系统应加注新的清洁油。
注意:如果液压油不干净,会影响精密的液压元件,使整个电动堆高车液压系统能力降低。如果采用不同牌号的液压油,对液压元件有损害,也影响系统能力。所以,在添加或更换液压油液时,注意使用统一牌号。
(9)请遵守有关法规,保护环境,按规定储存和排放油料,不要将其排放到下水管道。
(10)车体焊接,要断开蓄电池电源。因为焊接时,焊接电流可能进入蓄电池,为避免此类情况发生,请切断蓄电池。
(11)在全电动堆高车下方工作时,全电动堆高车应用支架撑牢。
2、电机的维护保养
(1)检查维护电机应在断电下进行。
(2)每三个月用 250 伏兆欧表测量电动机冷态绝缘电阻,其阻值应大于 0.5MΩ, 如阻值小于 0.5 MΩ ,应进行干燥处理。
(3)检查电机出线的连接线是否正确、牢固。
(4)检查换向片间是否清洁,电刷在刷盒内应滑动自如。
(5)检查所有紧固件是否紧固。
(6)每三个月对电刷磨损情况做一次检查,酌情更换电刷。
(7)每年做一次电机的全面维护。
