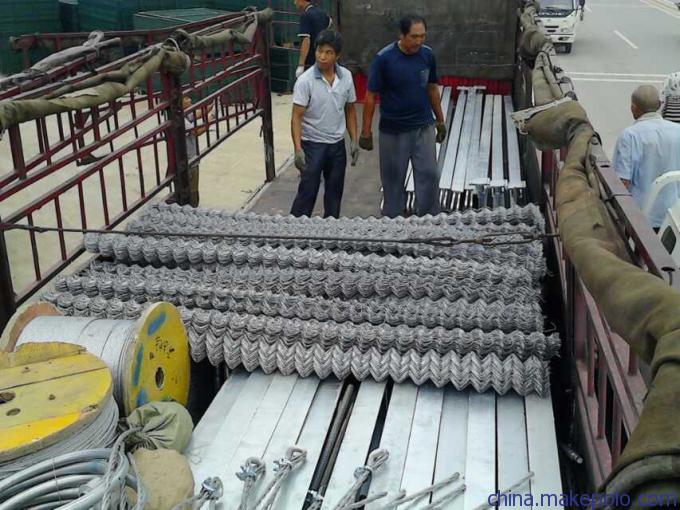

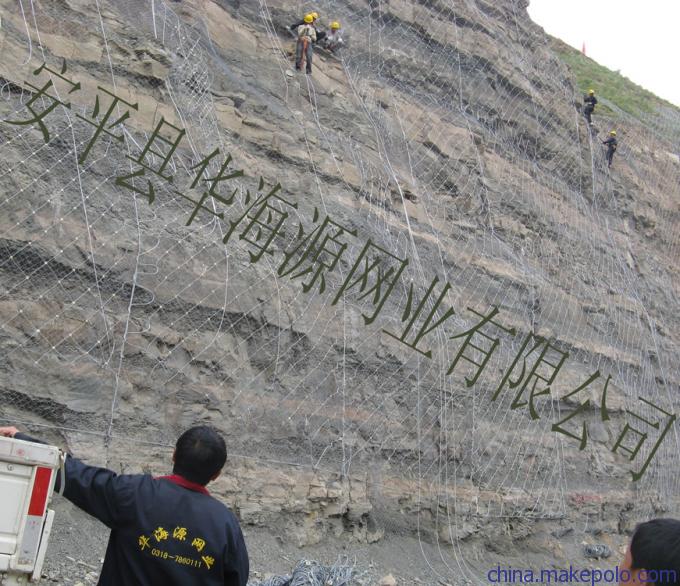

SNS主动柔性防护系统主要构件及特征

常用主动网结构配置及防护功能（符合铁道行业标准：TB/T 3089—2004）

型号

网型

结构配置

主要防护功能

GAR1普通简单型

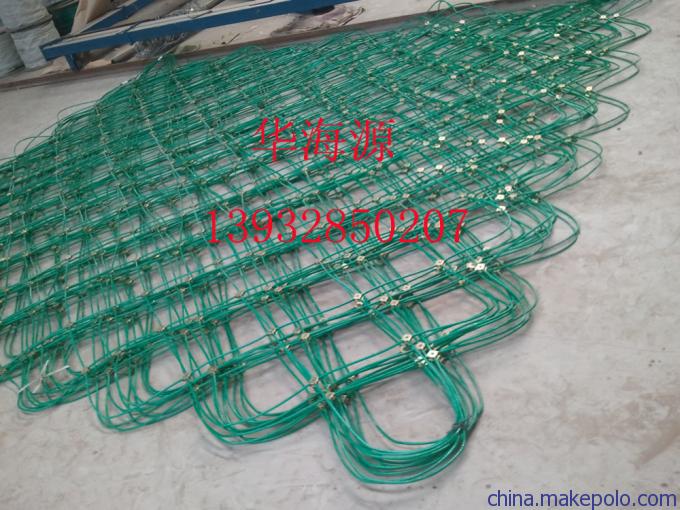

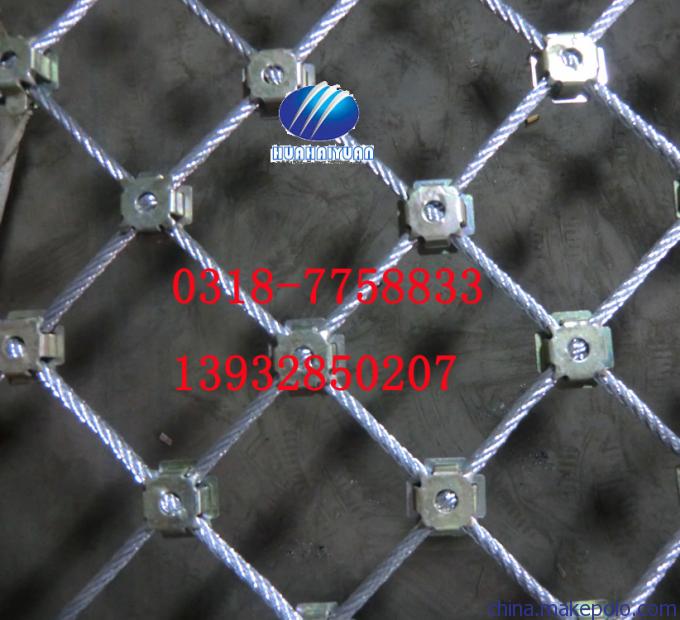

钢丝绳网

边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）

围护作用，限制落石头运动范围，部分仰制崩塌的发生

GAR2

普通型

钢丝绳网

系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉［或边沿（上沿）锚固（钢索锚杆2-4m距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）］

坡面加固，仰制崩塌和风化剥落的发生，限制局部或少量的落实运动范围

GPS1普通常用型

钢丝绳网+钢丝格栅

同GAR1+钢丝格栅（GAR1+SO/2.2/50铁丝格栅）

同GAR1，有小块落石时选用

★GPS2普通常用型

钢丝绳网+钢丝格栅

同GAR2+铁丝格栅［或边沿（上沿）锚固（钢索锚杆2-4m距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）+ SO/2.2/50铁丝格栅+系统锚固］

同GAR2，有小块危石或土质边坡时选用

GER1

钢丝格栅

同GAR1但用铁线缝合〔SO/2.2/50铁丝格栅，上下沿锚固，上下沿支撑绳〕

同GAR1，但落石块体积小且寿命要求较短时选用，以碎落防护为主

GER2

钢丝格栅

同GAR2但用铁线缝合〔SO/2.2/50铁丝格栅，上下沿锚固，纵横沿支撑绳〕

同GAR2，但危石块体积小且寿命要求较短时采用

GTC-65A

高强度钢丝格栅

预应力钢筋锚杆+孔口凹坑+缝合绳（根据需要选用边界支撑绳和钢丝绳锚杆）

同GPS2，能满足可达100年的更长的防腐寿命要求，但其加固能力仅为其70%～80%左右，不适合于体积大于1立方米大块落石防护

GTC-65B

高强度格栅

预应力钢筋锚杆（根据需要选用边界支撑绳和钢丝绳锚杆）

同GAR1，能满足可达100年的更长的防腐寿命要求，但不适合于体积大于1立方米大块落石防护

MG-GPS2

钢丝绳网+钢丝格栅+深度固坡钢筋锚杆

同GPS2+钢丝格栅+深度固坡钢筋锚杆［或边沿〔上沿〕锚固〔深度固坡钢筋锚杆2-8m间距模数2.25m〕+纵横向支撑绳〔∮16/∮12〕+钢丝绳网〔◇08/300/4*4㎡〕+缝合绳〔∮8〕+SO/2.2/50铁丝格栅+系统锚固 张拉垫板］

坡面加固+坡体深层锚固，仰制坡体崩塌和表层风化剥落的发生，限制坡体滑坡及局部落石运动范围，可用于有小块危石或土质或土夹石边坡的治理。

MG-GPS2-L

同MG-GPS2

同MG-GPS2+坡面织草绿化

同MG-GPS2+坡面织草绿化
