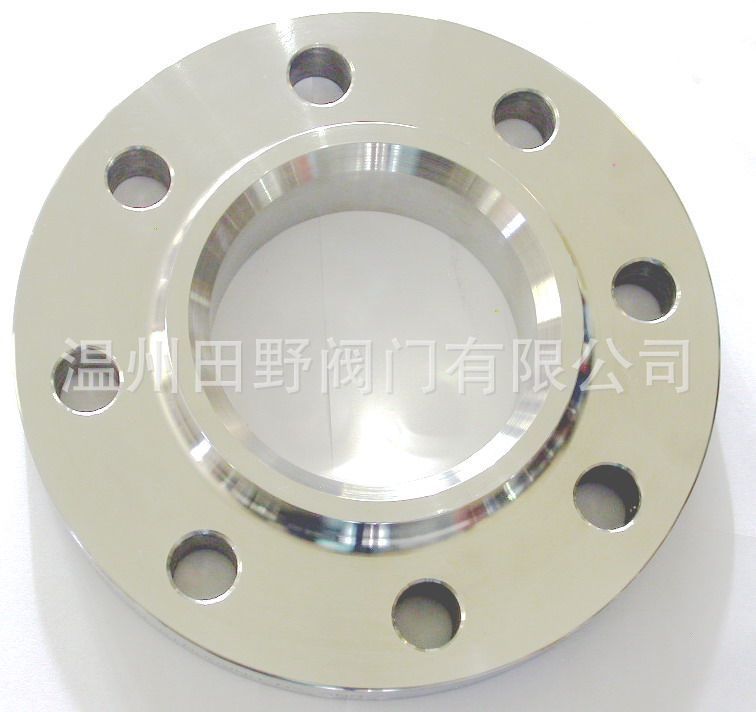

产品名称：不锈钢法兰，平焊法兰、高颈法兰、凹面法兰、高压法兰等
材质：201不锈钢、304不锈钢、316L不锈钢
规格：DN20——DN300
配合管道：￠25——￠305
应用领域：广泛应用于食品卫生工业如啤酒饮料、矿泉水、乳制品、日用工业品、生物工程、制药厂、化工厂等多种工艺管道连接使用。
常用平焊法兰及螺栓规格尺寸（摘自HG5010-58）
单位：毫米
公称 直径 | 管 子 | 法 兰(毫米) | 螺 栓 | 焊 缝 |
外径 | 壁厚 | 外径 | 螺栓孔 中心圆 直径 | 连接凸 出部分 直径 | 连接凸 出部分 高度 | 厚度 | 螺栓孔 直径 | 重量 | 数量 | 规 格 | 焊缝的 直角边 | 焊缝离 法兰面 距离 |
Dg | dH | S | D | D1 | D2 | f | b | d | Kg | n | 直径×长度 | K | H |
Pg=1公斤/厘米2 |
10 15 20 | 14 18 25 | 3 3 3 | 75 80 90 | 50 55 65 | 35 40 50 | 2 2 2 | 8 8 8 | 12 12 12 | 0.20 0.23 0.30 | 4 4 4 | M10× 30 M10× 30 M10× 30 | 3 3 3 | 4 4 4 |
25 32 40 | 32 38 45 | 3.5 3.5 3.5 | 100 120 130 | 75 90 100 | 60 70 80 | 2 2 3 | 8 8 8 | 12 14 14 | 0.37 0.53 0.58 | 4 4 4 | M10× 30 M12× 30 M12× 30 | 4 4 4 | 5 5 5 |
50 70 80 | 57 76 89 | 3.5 4 4 | 140 160 185 | 110 130 150 | 90 110 128 | 3 3 3 | 8 10 10 | 14 14 18 | 0.64 1.02 1.39 | 4 4 4 | M12× 30 M12× 30 M16× 40 | 4 5 5 | 5 6 6 |
100 125 150 | 108 133 159 | 4 4 4.5 | 205 235 260 | 170 200 225 | 148 178 202 | 3 3 3 | 10 10 12 | 18 18 18 | 1.57 1.98 2.62 | 4 8 8 | M16× 40 M16× 40 M16× 45 | 5 5 5 | 6 6 6 |
175 200 225 | 134 219 245 | 6 6 7 | 290 315 340 | 255 280 305 | 232 258 282 | 3 3 3 | 14 14 14 | 18 18 18 | 3.26 3.80 4.10 | 8 8 8 | M16× 50 M16× 50 M16× 50 | 6 7 8 | 7 8 9 |
250 300 350 | 273 325 377 | 8 8 9 | 370 435 485 | 335 395 445 | 312 365 415 | 3 4 4 | 14 16 16 | 18 23 23 | 4.65 6.83 7.64 | 12 12 12 | M16× 50 M20× 55 M20× 55 | 9 9 10 | 10 10 11 |
